THK
Kugleskruer og lineære føringer med høj præcision
Forarbejdningskapacitet
Chuck størrelse
250 mm
Maks. svingdiameter over seng
ø630 mm
Maks. svingdiameter over slæde
ø330 mm
Maks. længde på arbejdsemnet
800 mm (1100 mm/ 1500 mm)
Maks. diameter på arbejdsemnet
ø520 mm
.png)
Spindel
Maks. hastighed
3500 o/min
Spindelnæse
A2-8
Spindelboringens diameter
ø91 mm
Gennemgående spindelboringsdiameter
ø75 mm
Spindeleffekt
15/18,5 kW
Værktøjsholder
Type
Servo-tårn
Værktøj
12
Min. Værktøj til værktøj
0.2 s
Max. Værktøj til værktøj
0.5 s
Maks. størrelse på værktøjsskaft
25x25 mm
Maks. diameter på værktøjsskaft
ø40 mm
Maks. Live Tooling Speed
5000 o/min
Levende værktøj Model
BMT55
Rejser
X Hurtig gennemkørsel
30 m/min
Z Hurtig gennemkørsel
30 m/min
X rejser
260+10 mm
Z rejser
850 mm (1150 mm/ 1550 mm)
Hale lager
Hurtig gennemkørsel af bagagerum
10 m/min
Pinolkonus
MT5
Mål og vægt
Dimensioner (LxBxH)
2500x1720x1740 mm
Vægt
6200 kg/ 6800 kg/ 7220 kg
Det høje produktivitetssted

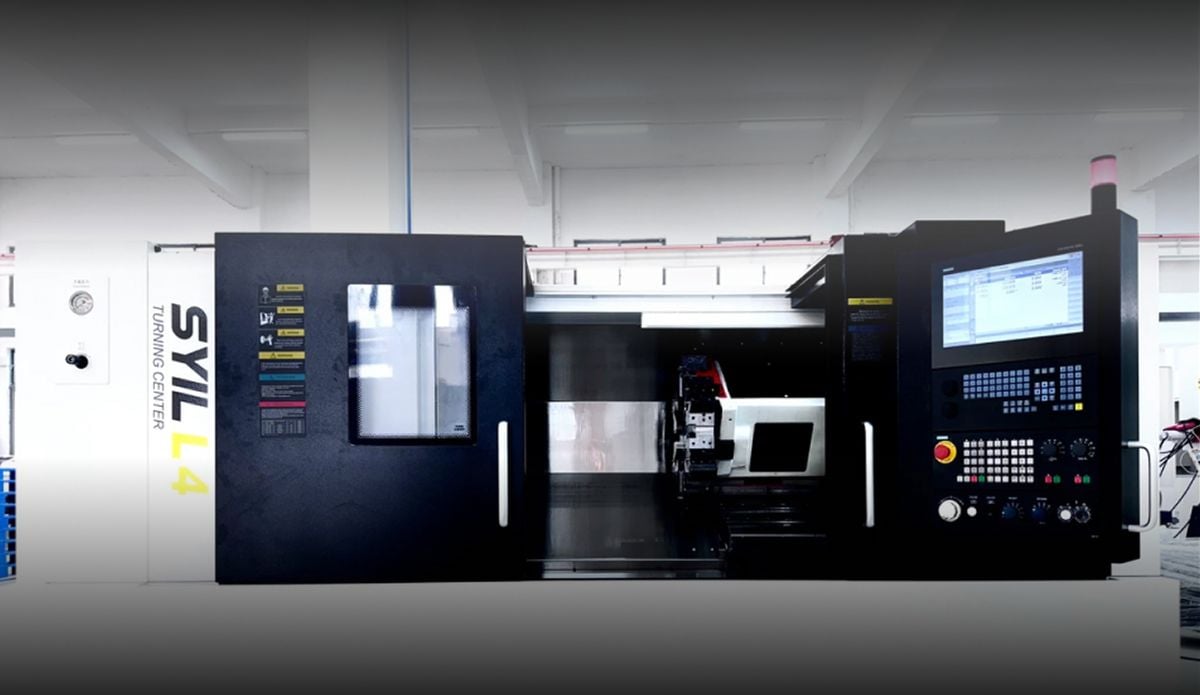

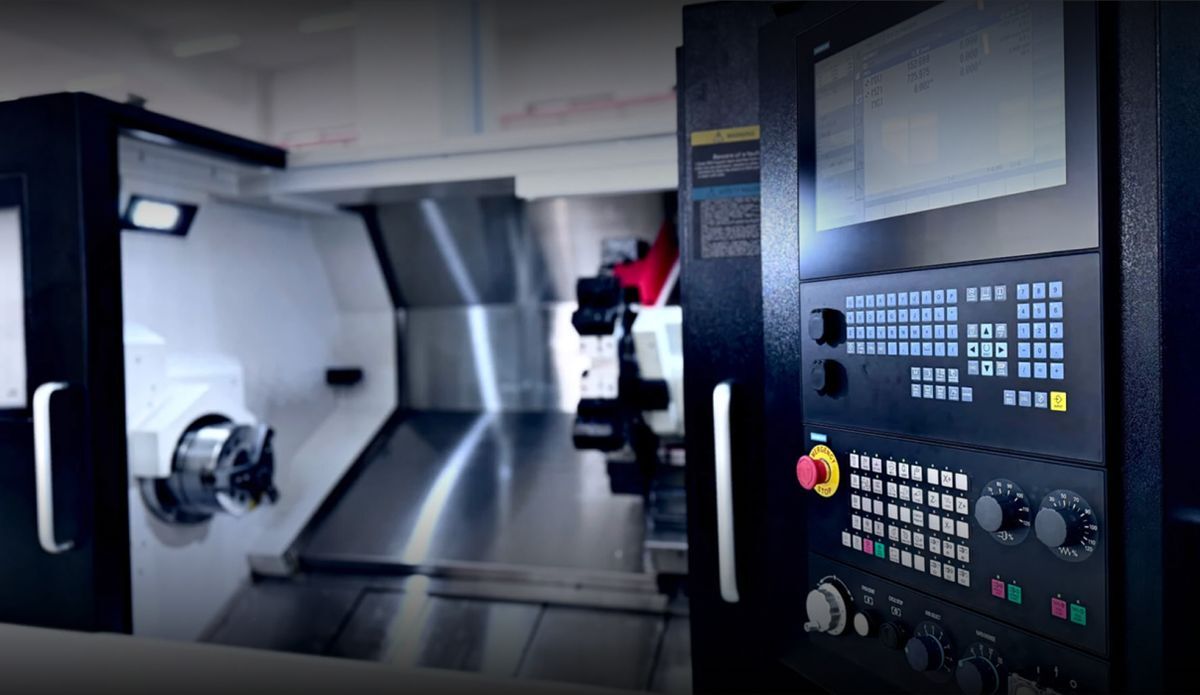

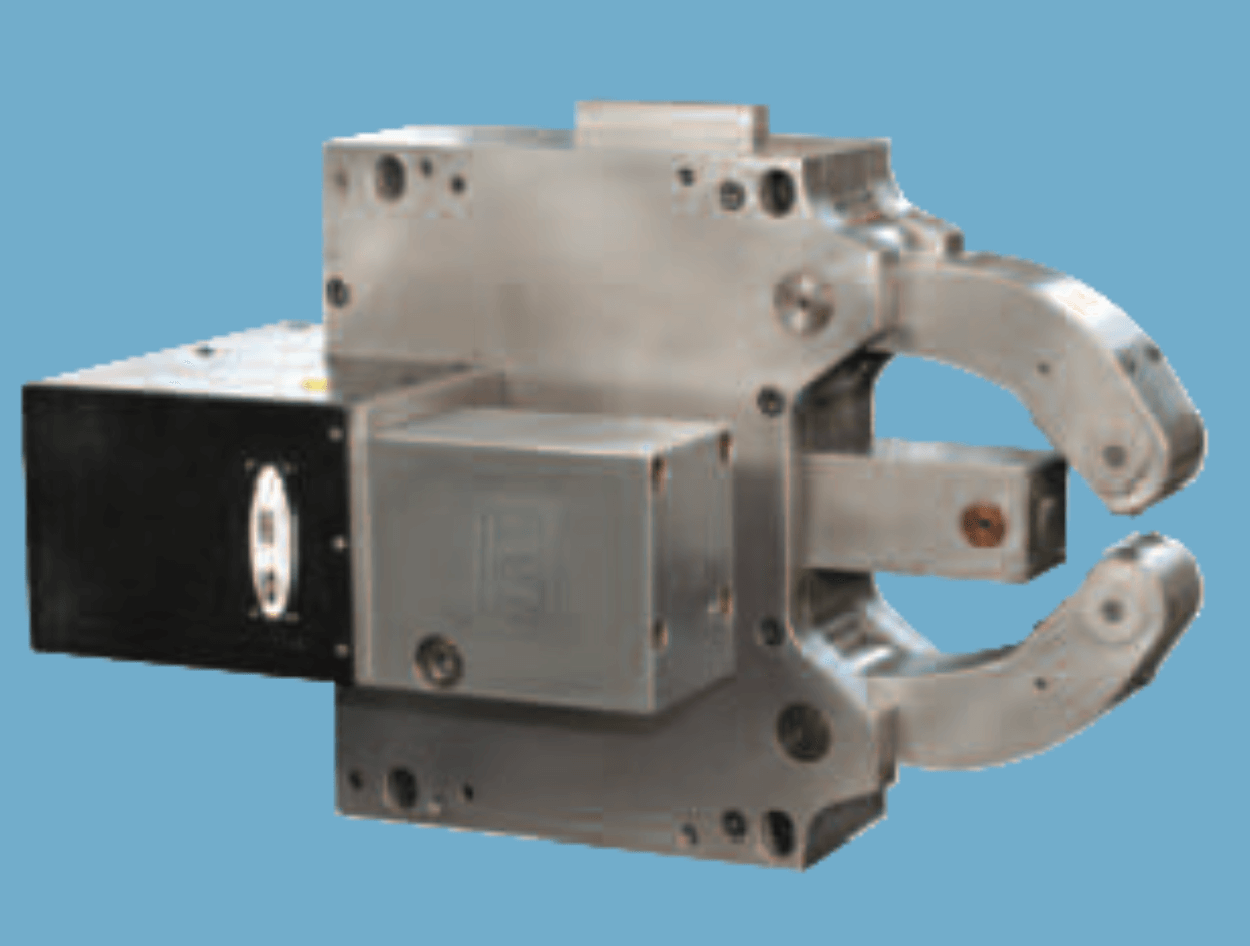

SYIL L4 drejecenter: højtydende CNC bearbejdning af store dele.
.png?width=5760&name=Mask%20group%20(58).png)
.png)

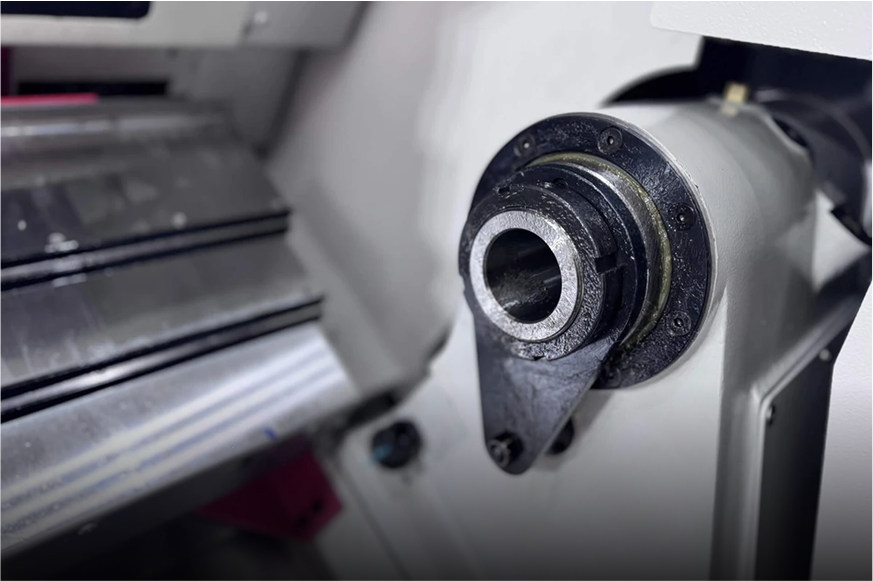

Højhastigheds-servospindelenhed
Maks. spindelhastighed 3500 o/min
Tekniske specifikationer
L2
L3
L4
Bearbejdningskapacitet
Patronstørrelse
200 mm
200 mm
250 mm
Maks. svingdiameter over bænk
ø510 mm
ø550 mm
ø630 mm
Maks. svingdiameter over slæde
ø260mm
ø290mm (med Y-akse: 200mm)
ø330 mm
Maks. emnelængde
300mm
500mm (med Y-akse: 530mm, med modspindel: 450mm)
800 mm (1100 mm/ 1500mm)
Maks. emnediameter
ø380mm
ø380mm
ø520mm
Spindel
Maks. hastighed
4000rpm
4000rpm
3500 rpm
Spindelnæse
A2-6
A2-6
A2-8
Spindelboring
ø66mm
ø63mm
ø91mm
Spindelgennemgang
ø52mm
ø52mm
ø75mm
Spindeleffekt
11/15kW
11/15kW
15/18,5 kW
Min. C-akse-indeksering
--
0.001°
--
Modspindel
Patronstørrelse
--
150 mm
--
Nominel / maks. hastighed
--
1750/6000rpm
--
Spindelnæse
--
A2-5
--
Spindelboring
--
ø56mm
--
Spindelgennemgang
--
ø45mm
--
Spindeleffekt
--
11kW
--
Vandring
--
530 mm
--
Ilgang
--
30m/min
--
Værktøjsholder
Type
Servorevolver

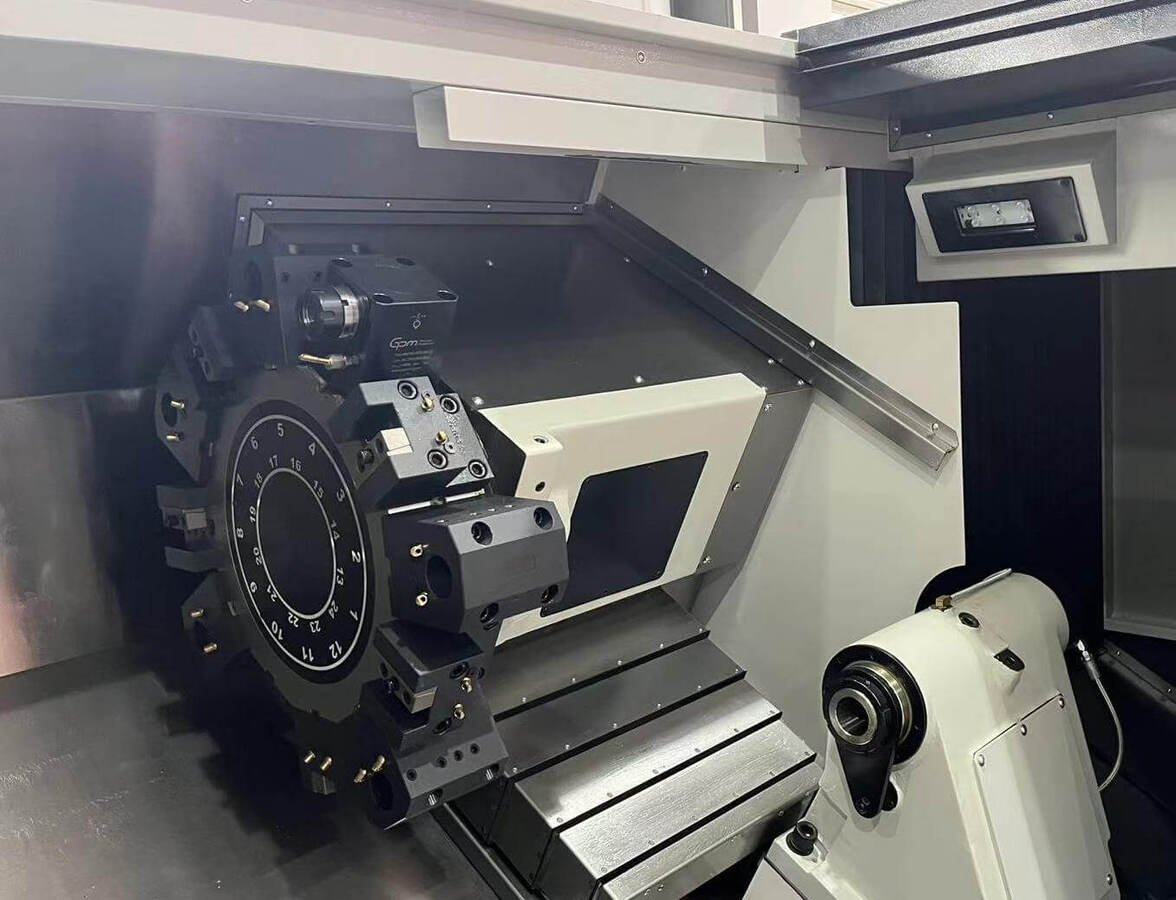

Revolver med drevne værktøjer
Servorevolver
Værktøjer
8/12
12
12
Værktøjsskaftstørrelse
25x25/20x20mm
25x25mm
25x25mm
Værktøjsskaftdiameter
ø40/ø32mm
ø40mm
ø40mm
Min. værktøj til værktøj
--
0.2 sekunder
0.2s
Maks. værktøj til værktøj
--
0.5s
0.5s
Maks. hastighed, drevne værktøjer
--
5000rpm
5000rpm
Model, drevne værktøjer
--
BMT55
BMT55
Vandring
X-ilgang
30m/min
30m/min
30m/min
Z-ilgang
30m/min
30m/min
30m/min
Y-ilgang
--
15m/min
--
X-vandring
200mm
190+10mm
260+10 mm
Z-vandring
360mm
550mm (med Y-akse: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Pinoldok
Vandring fra pinoldok til patron
--
465mm (med Y-akse: 500mm)
--
Ilgang, pinoldok
--
30m/min
10m/min
Pinolkonus
--
MT4
MT5
Nøjagtighed
Cylindrisk nøjagtighed ved slutdrejning
IT6
IT6
IT6
Overfladefinish ved slutdrejning
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Rundhed ved slutdrejning
≤0.003mm
≤0.003mm
≤0.003mm
Positionsnøjagtighed (X)
0.005mm
0.005mm
0.005mm
Positionsnøjagtighed (Z)
0.008mm
0.008mm
0.008mm
Gentagelsesnøjagtighed (X)
0.002mm
0.002mm
0.002mm
Gentagelsesnøjagtighed (Z)
0.004mm
0.004mm
0.004mm
Mål og vægt
Mål (LxBxH)
1775x1600x1690mm
2500x1720x1740mm (med Y-akse: 2680x1750x1850mm, med modspindel: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
