SYIL R1 Tending System

KUKA-drevet maskinbetjening

Til emner op til 3 kg / Nyttelast 6,7 kg / Rækkevidde 901 mm

Delvægt

Max

3 kg

Robotarm

Nyttelast:

6.7 kg

Rækkevidde:

901 mm

IP-niveau

IP65 | IP67 [arm|håndled]

Repeterbarhed af stilling (ISO 9283):

± 0.02 mm

Robotværktøj

Parallel pneumatisk gribeklo:

1

Sæt universalfingre:

1

Rengøring af mundstykke:

1

Slag pr. kæbe:

8mm

Lukke-/åbningskraft:

550/610 N

Andre data

Metode til håndtering af materiale:

Gittermønster

Tilgængelig plads:

600 x 520 x 150 mm

Enhedsstørrelse:

850 x 1200 x 2000 mm

Værktøjsskaftdiameter:

ø40/ø32 mm

SYIL R1

En færdigpakket løsning designet til små værksteder til automatisering af maskinbetjeningsopgaver, især til produktion med mange forskellige produkter og lave volumener.

SYIL R1 – Drevet af KUKA og Siemens

Oplev det næste niveau inden for produktivitet

Oplev fordelene ved forenklet automatisering med SYIL R1 maskinbetjeningssystemet. En komplet automatiseringsløsning, der er hurtig at installere og nem at betjene fra din SINUMERIK 828D. R1 fjerner manuelle og gentagne opgaver fra dine CNC-operationer ved at automatisere på- og aflæsningsprocessen.

SYIL R1 maskinbetjeningssystem er bygget med KUKAs pålidelige 6-aksede robot og er den perfekte løsning til opgaver med stor variation og lave volumener.

Nu kan du bruge din tid på at udvikle din virksomhed i stedet for at udføre gentagne opgaver!

Hvorfor vælge SYIL automatiseret maskinbetjening?

R1-maskinbetjeningssystemet er en praktisk og tilgængelig løsning til små værksteder, der ønsker at automatisere deres maskinbetjeningsprocesser, forbedre effektiviteten og reducere afhængigheden af manuelt arbejde.

Lad os opsummere de vigtigste fordele ved SYIL R1-maskinbetjeningscellen:

SYIL R1 – Hvad indeholder denne færdigpakkede løsning?

R1-cellen er designet til at automatisere gentagne opgaver i forbindelse med maskinbetjening, såsom ilægning og udtagning af emner i CNC-maskiner.Robotten henter selvstændigt dele fra det flade bord, lægger dem i maskinen, fjerner den færdige del og placerer den igen på det flade bord eller på en anden udløbsmekanisme.

R1-pakken indeholder:

  • Kompakt ramme med et fladt bord til håndtering af materialer
  • KUKA robotarm
  • robotværktøj
  • ekstra emnefastspænding og dobbeltgribere tilgængelige
  • cellen er forberedt til plug-and-play-integration med alle SYIL Siemens-maskiner
  • automatisk dør (hvis R1 købes sammen med en SYIL-maskine)

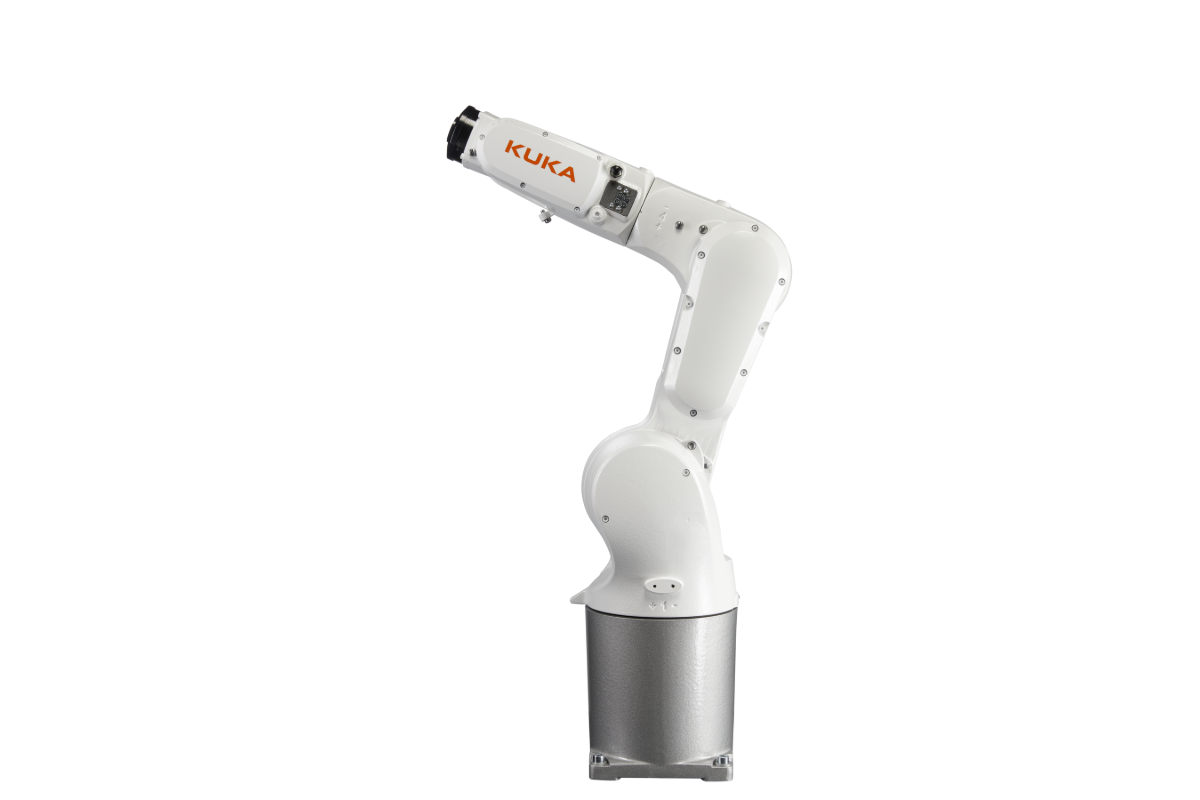

KUKA robotarm

Pålidelig lille industriel 6-akset robot med en maksimal nyttelast på 6,7 kg.

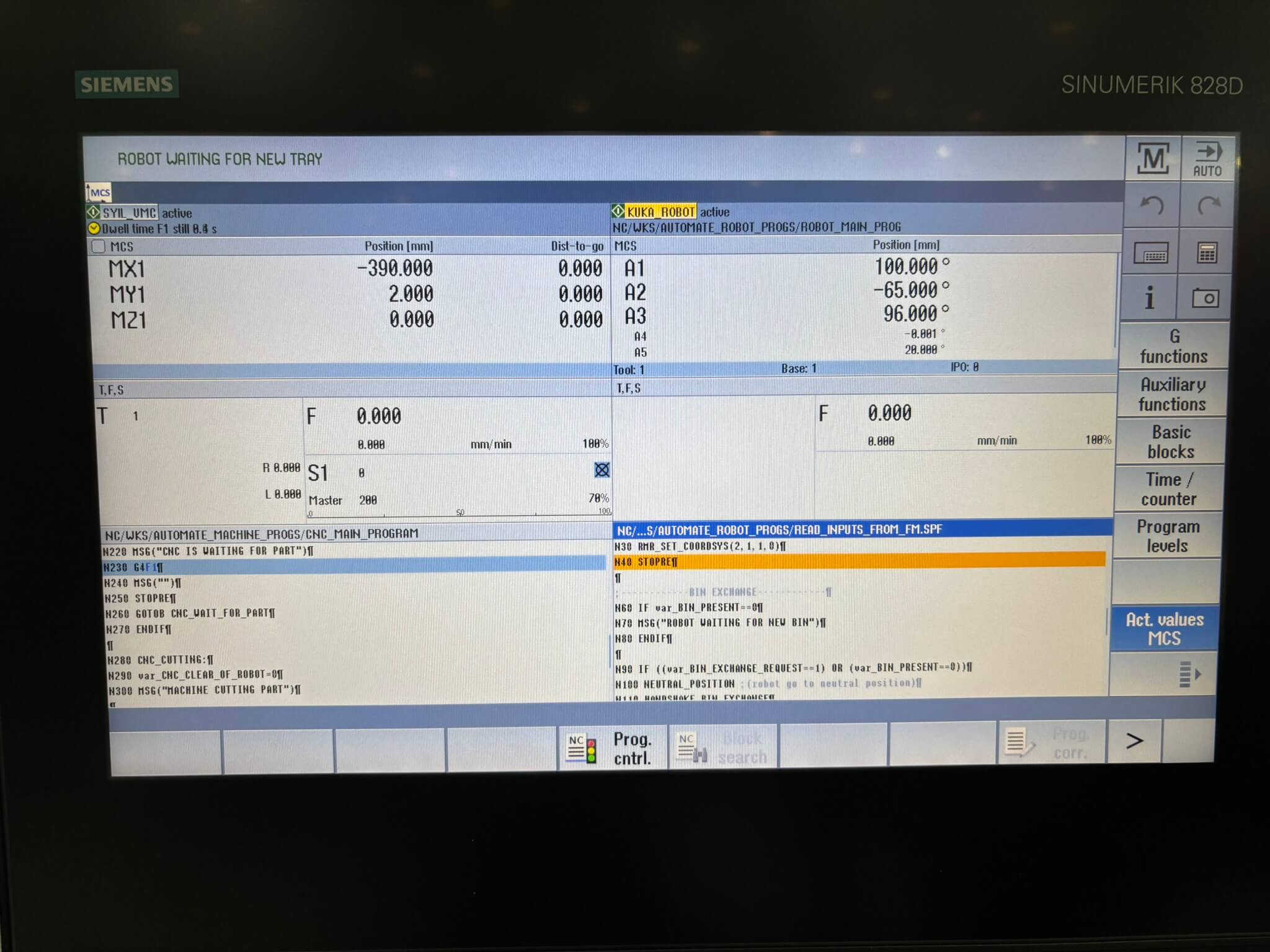

Siemens SINUMERIK

En integreret automatiseringsløsning til jobværksteder, der muliggør problemfri styring af både CNC-maskiner og KUKA-robotter fra en enkelt grænseflade.

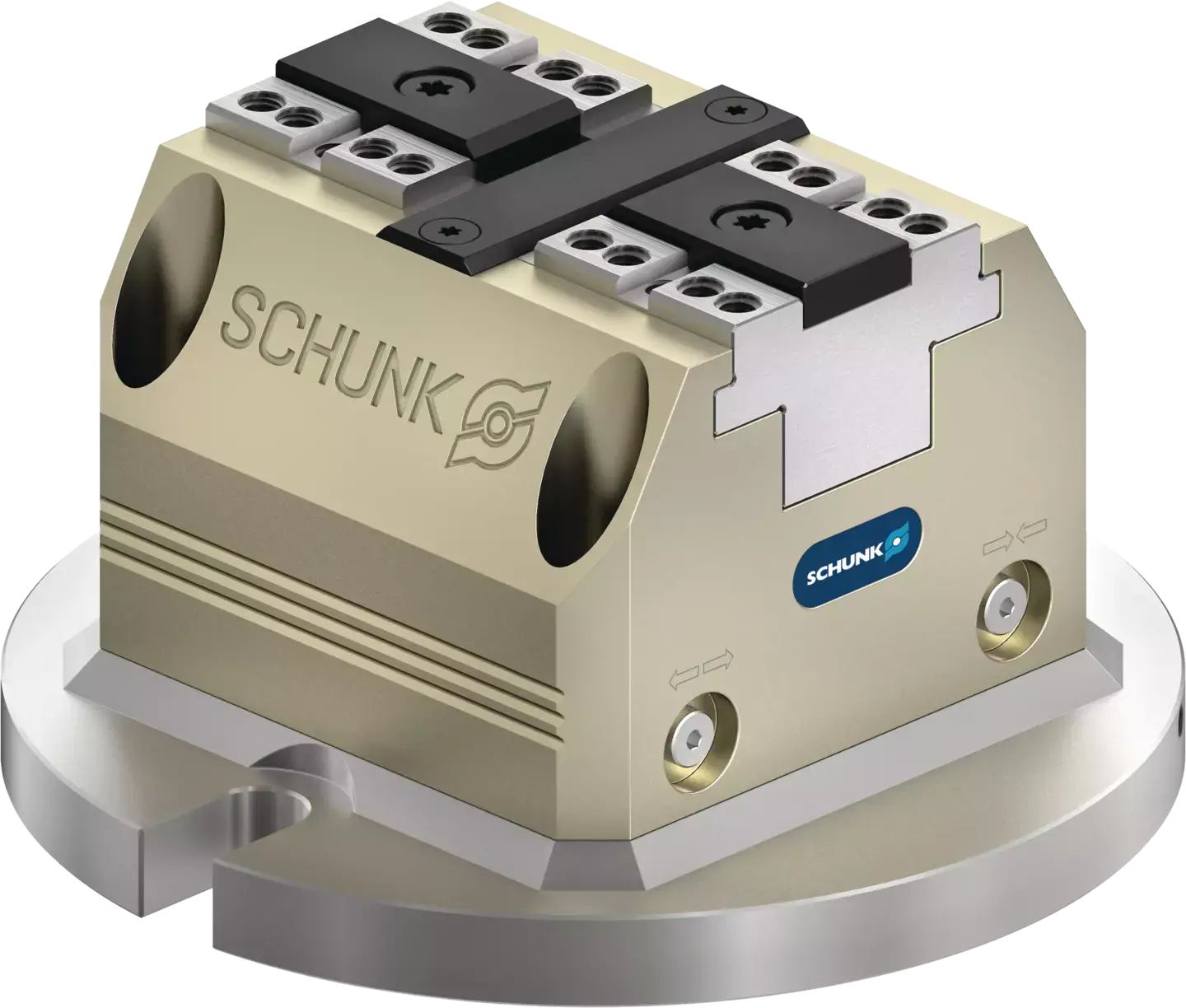

SCHUNK

Pneumatisk fastspændingskraftblok.

Dobbeltgrib

Anvendes, hvis den færdige del har en anden form end råmaterialet.

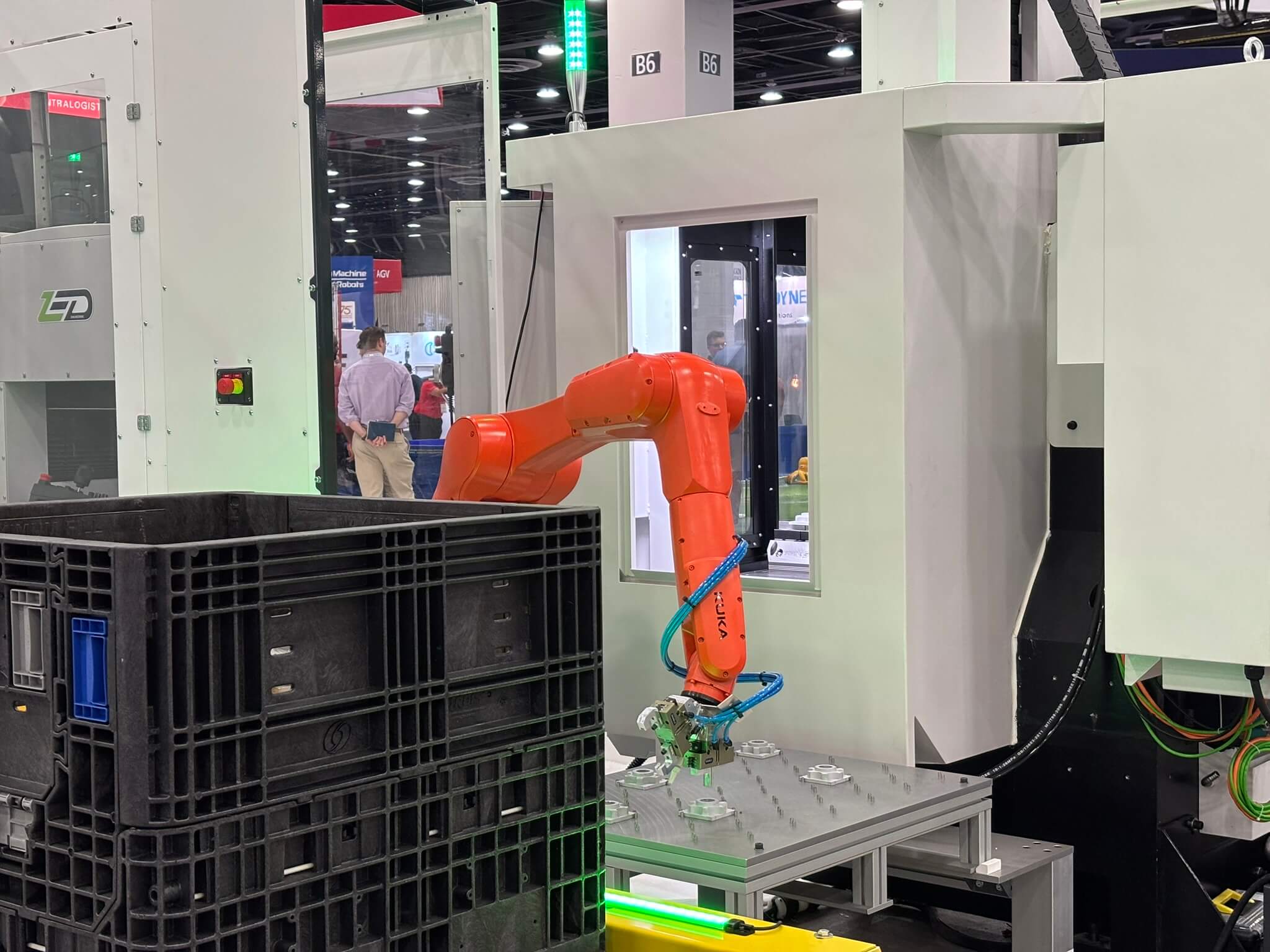

Automatisk dør

Specialkonstrueret automatisk dør monteret på sidedøren af din SYIL-maskine.

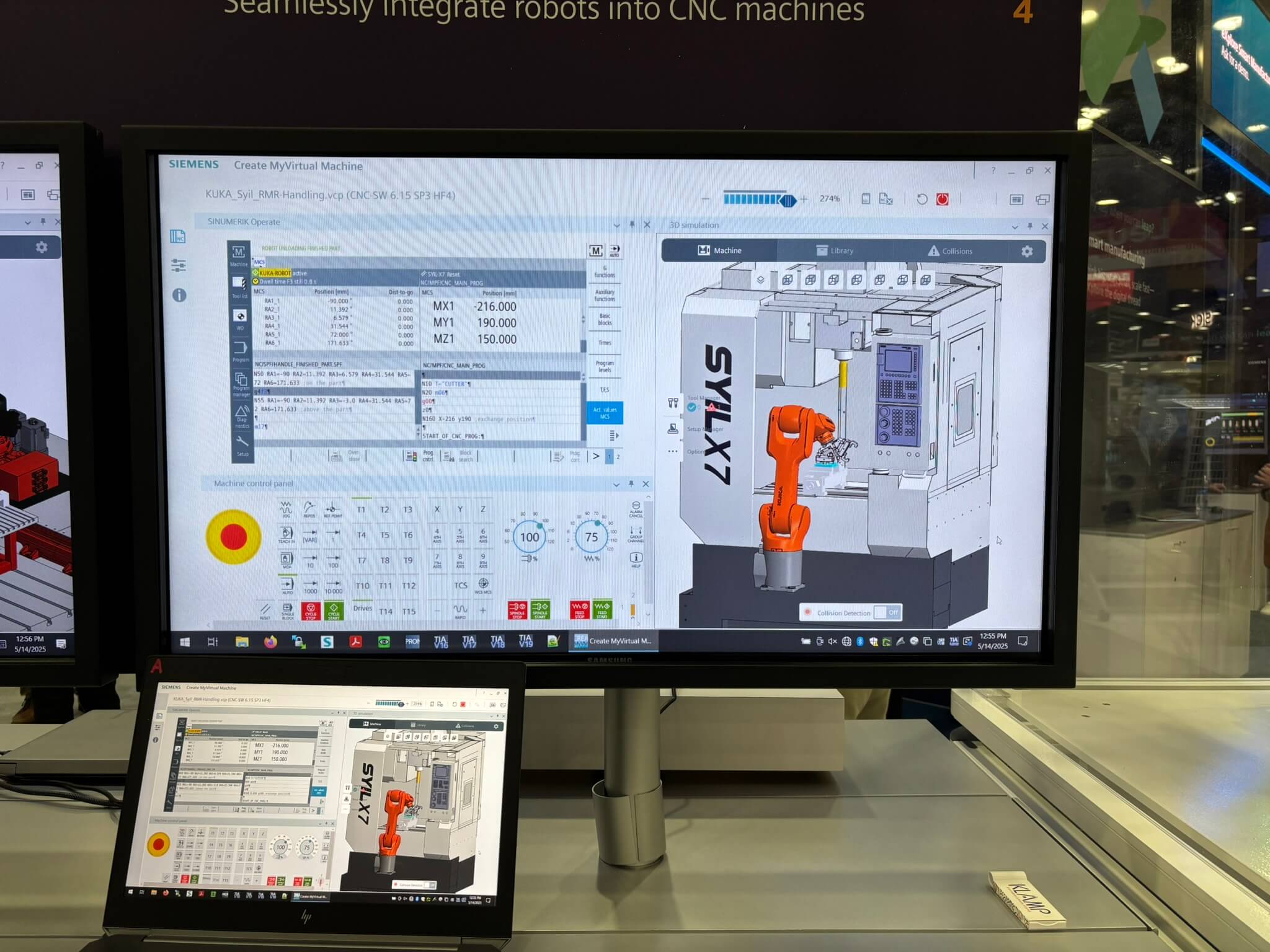

Digital tvilling

Udvid din R1 med en digital tvilling til at simulere og programmere bearbejdnings- og betjeningsoperationer uden at skulle have fysisk adgang til maskinen.

SYIL R1-kompatibilitet

SYIL R1 fungerer med alle nye SYIL-maskiner med en Siemens SINUMERIK 828D-controller.

Krav:

  • SYIL med Sinumerik 828D PPU2x0.5 hardware
  • Automatisk sidedør installeret på SYIL-fabrikken (det anbefales at købe SYIL-maskine + R1 sammen)

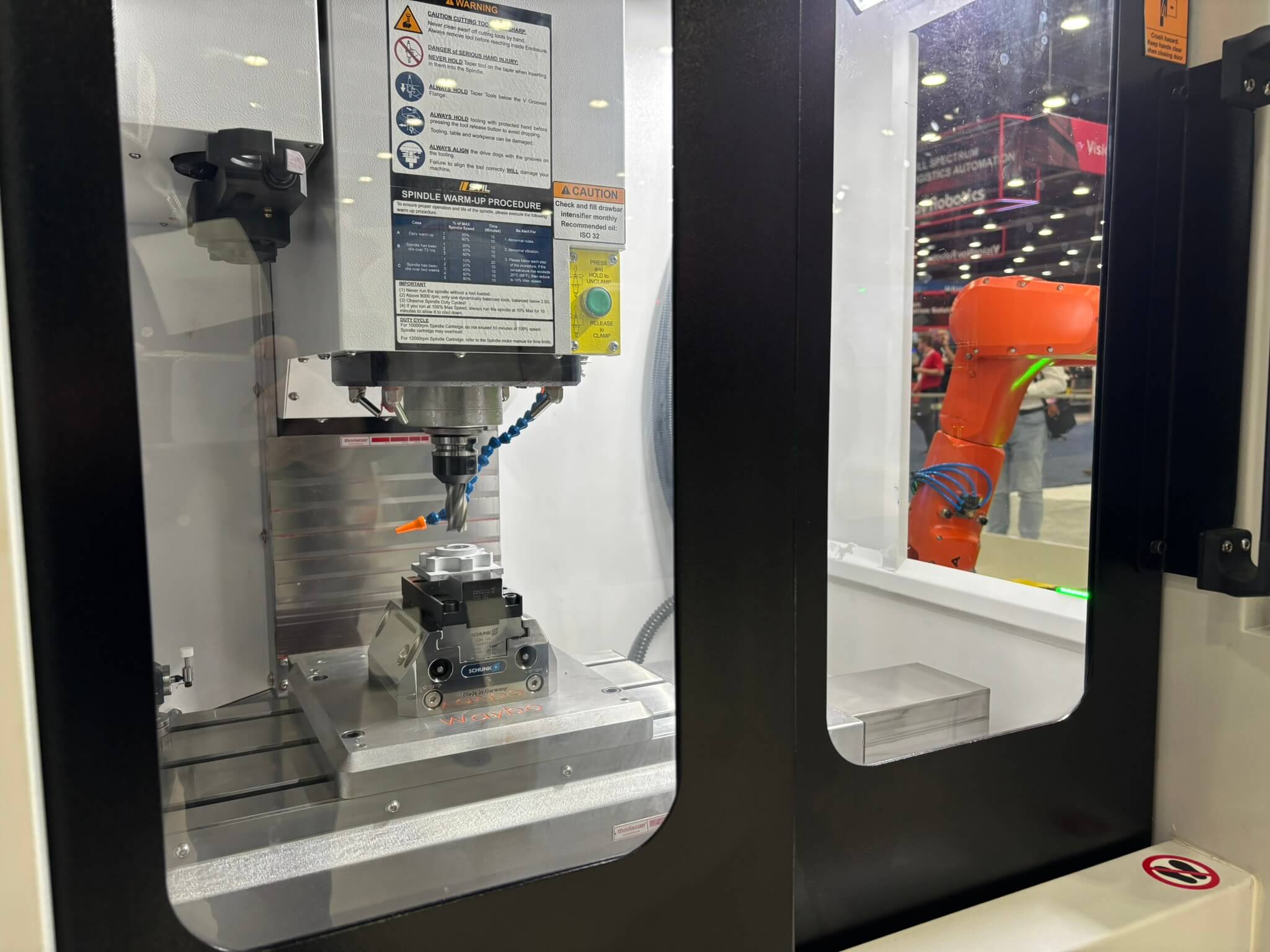

Nedenstående fotos viser vores SYIL X7 med en prototype af SYIL R1 i en demo-jobshop-opsætning.

SYIL X7 Siemens

Udstyret med den unikke Run My Robot-software.

SCHUNK-emnefastspænding

Ilægning og udtagning i én robotcyklus med SCHUNK-emnefastspændingsdele.

KUKA

Loading the machine with raw material.

KUKA

Aflæsning af færdige emner fra maskinen.

KUKA

Den pålidelige lille robot.

Tekniske specifikationer

logo
R1
Delvægt
Maksimal vægt [kg]
3
Robotarm
Nyttelast [kg]
6.7
Rækkevidde [mm]
901
IP-niveau [arm|håndled]
IP65|IP67
Repeterbarhed af position (ISO 9283) [mm]
± 0.02
Robotværktøj
Parallel pneumatisk gribeklo
1
Sæt universalfingre
1
Rengøring af mundstykke
1
Slag pr. kæbe [mm]
8
Lukkekraft [N]
550
Åbningskraft [N]
610
Andre data
Metode til håndtering af materiale
Gittermønster
Tilgængelig plads [mm]
600 x 520 x 150
Enhedsstørrelse [mm]
850 x 1200 x 2000
Elektriske krav
200-240 VAC - 16 Amp
Pneumatisk krav [psi]
90-120

Automatisering til små og mellemstore metalværksteder.
