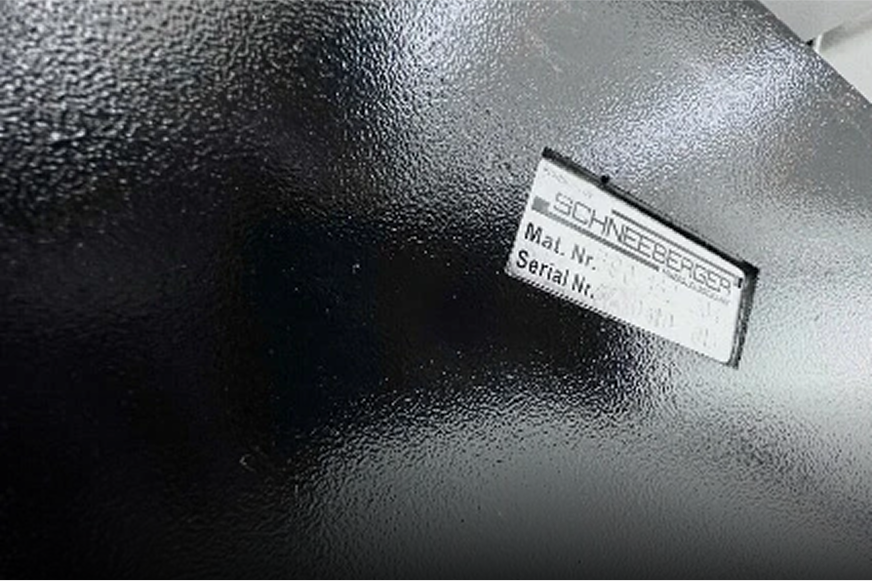

Schneeberger
Maskinramme i mineralstøbning
Bevægelser

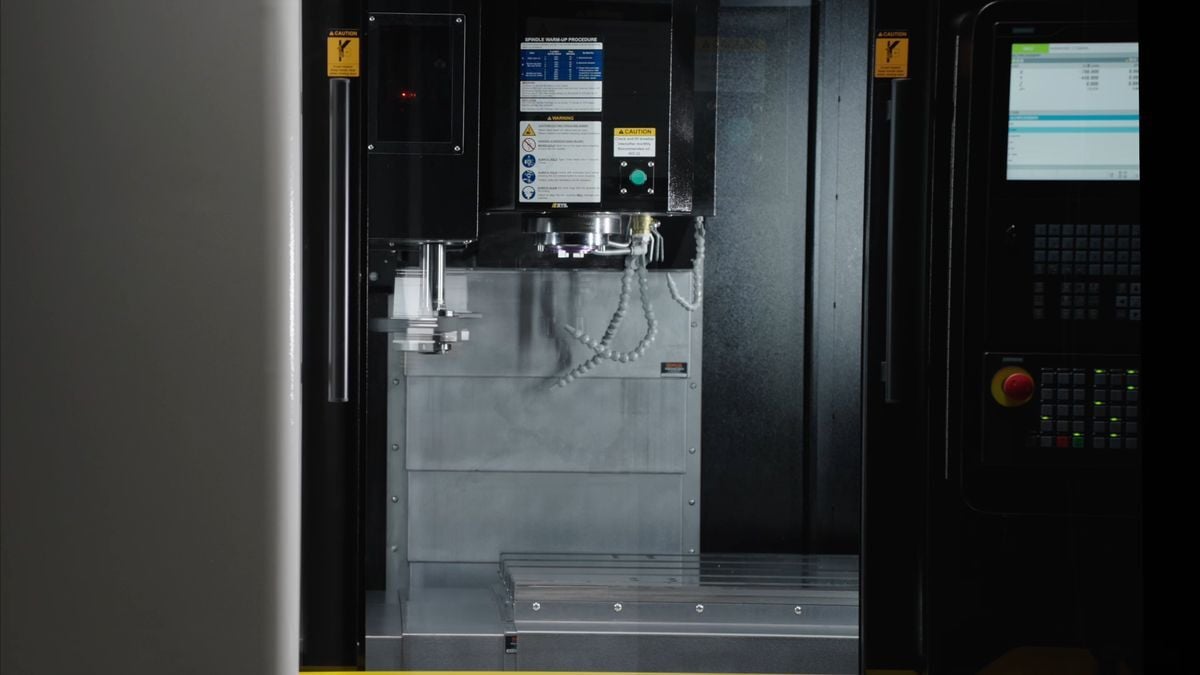

X vandring
760 mm
Y vandring
510 mm
Z vandring
500 mm
Afstand mellem spindelende og bord
100-600 mm
Afstand mellem spindelcenter og søjleoverflade
530 mm

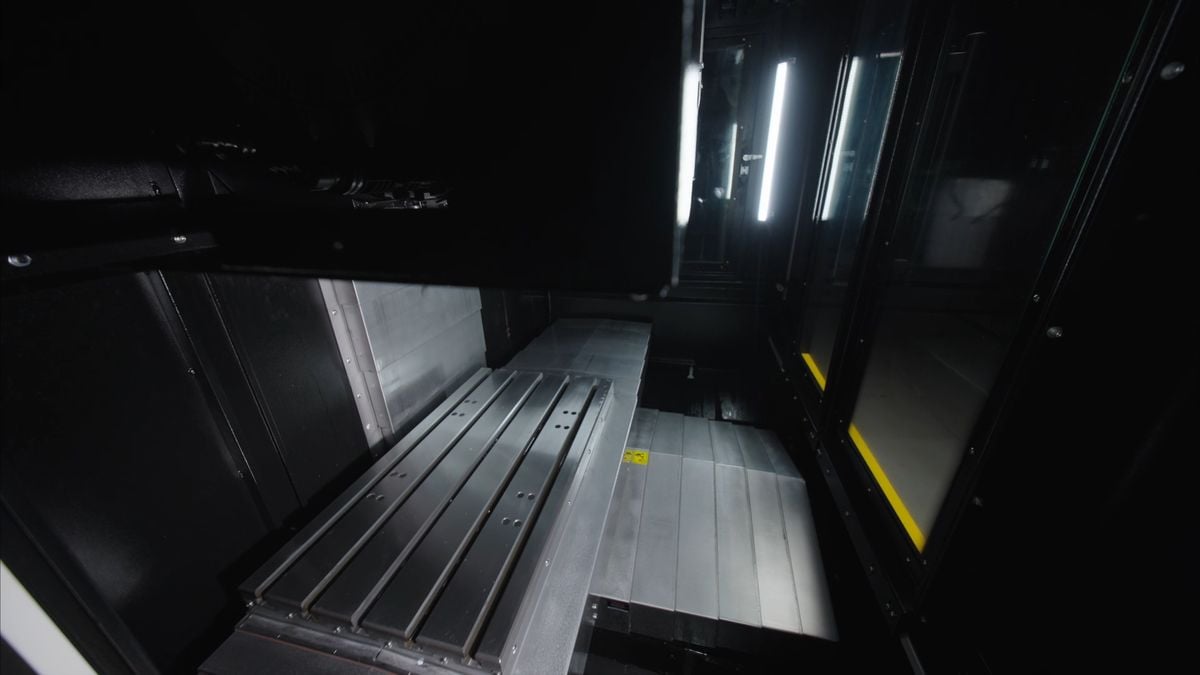

Bord
Arbejdsoverflade
860×500 mm
T-Slots (antal x størrelse x afstand)
5x18x100 mm
Maksimal bordbelastning
500 kg

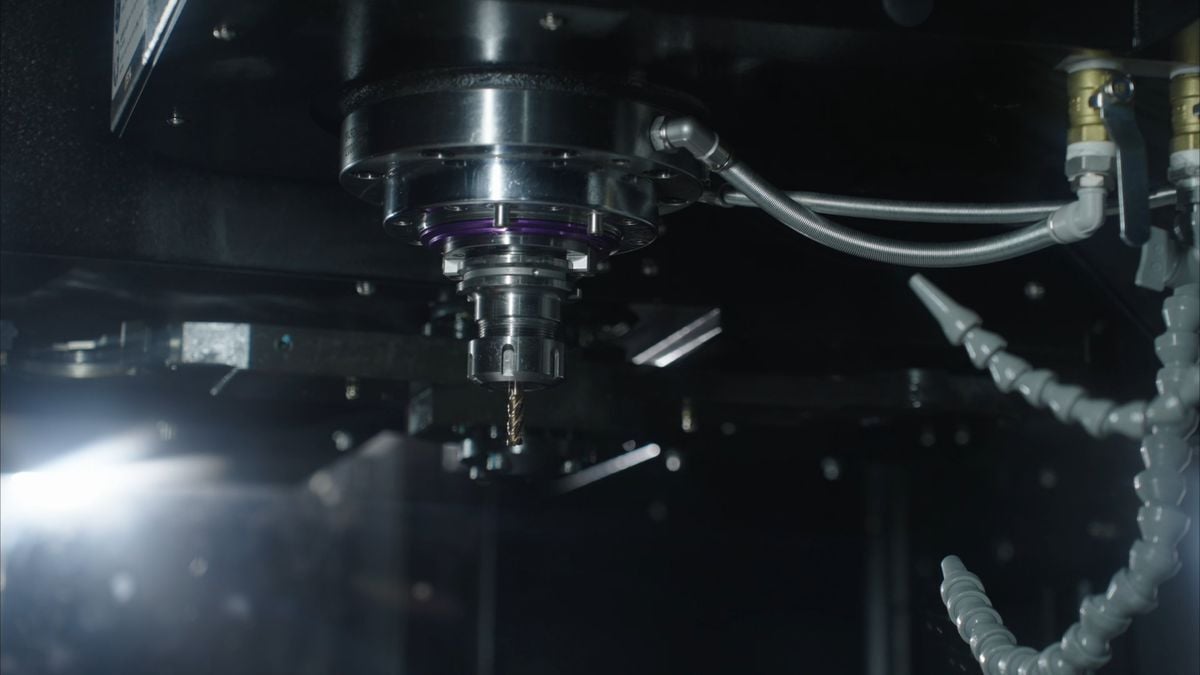

Spindel
Spindelkonus
BT40
Spindelhastigheder
10000 omdr/min
Mekanisme for transmission
Bæltetype/Direkte type

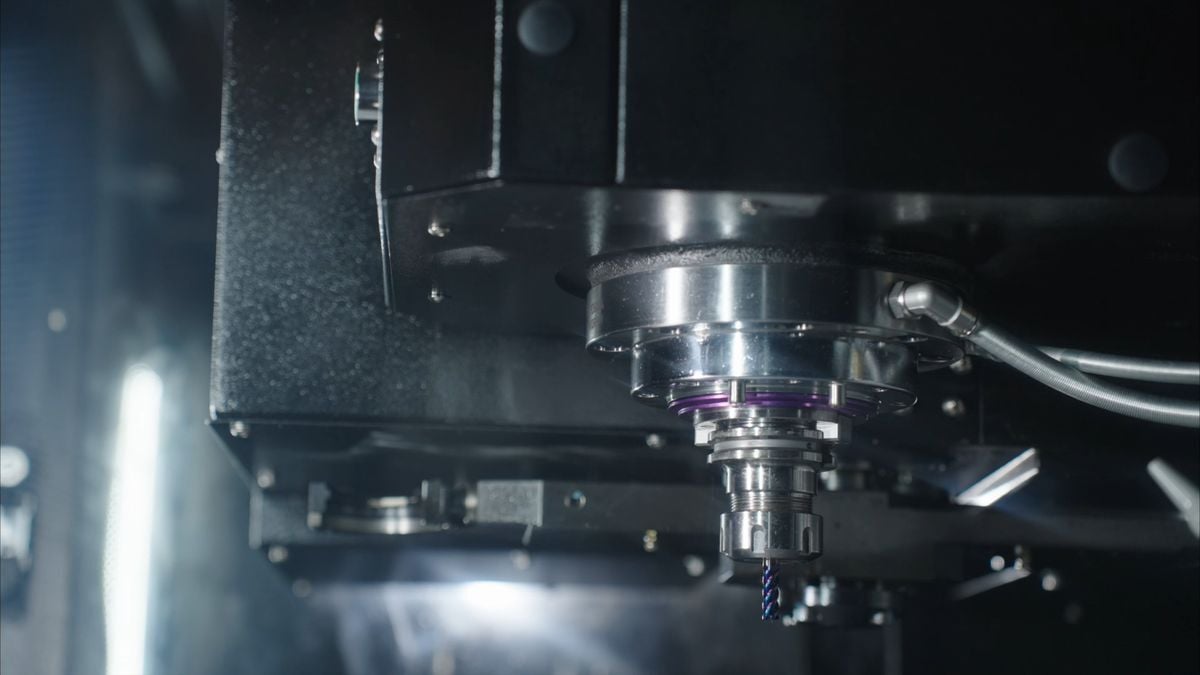

Hastigheder
Skærehastighed
10.000 mm/min
Ilgang
30.000 mm/min

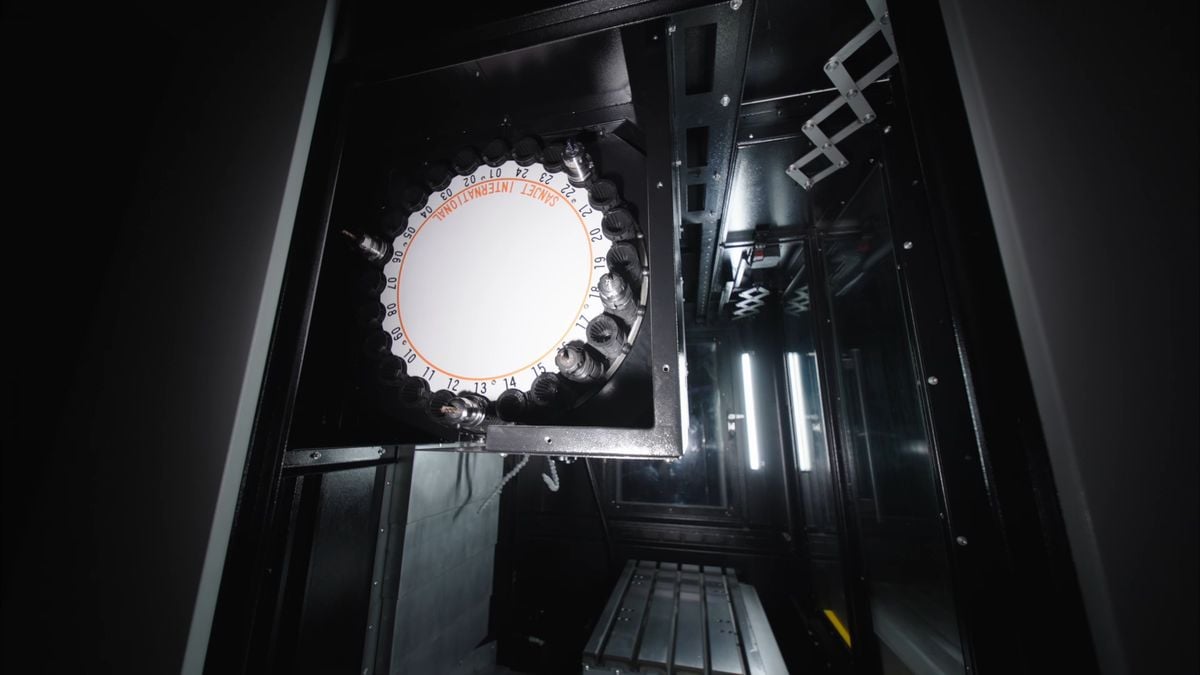

Automatisk værktøjsveksler
Værktøjsholder
Armtype
Værktøjspositioner
24 stk.
Maksimal værktøjsdiameter
125 mm
Maksimal værktøjslængde
240 mm
Maksimal værktøjsvægt
7 kg
Værktøj til værktøj
2s
Kraft Syntec 22MA
Spindelmotorens effekt
11/17 kW

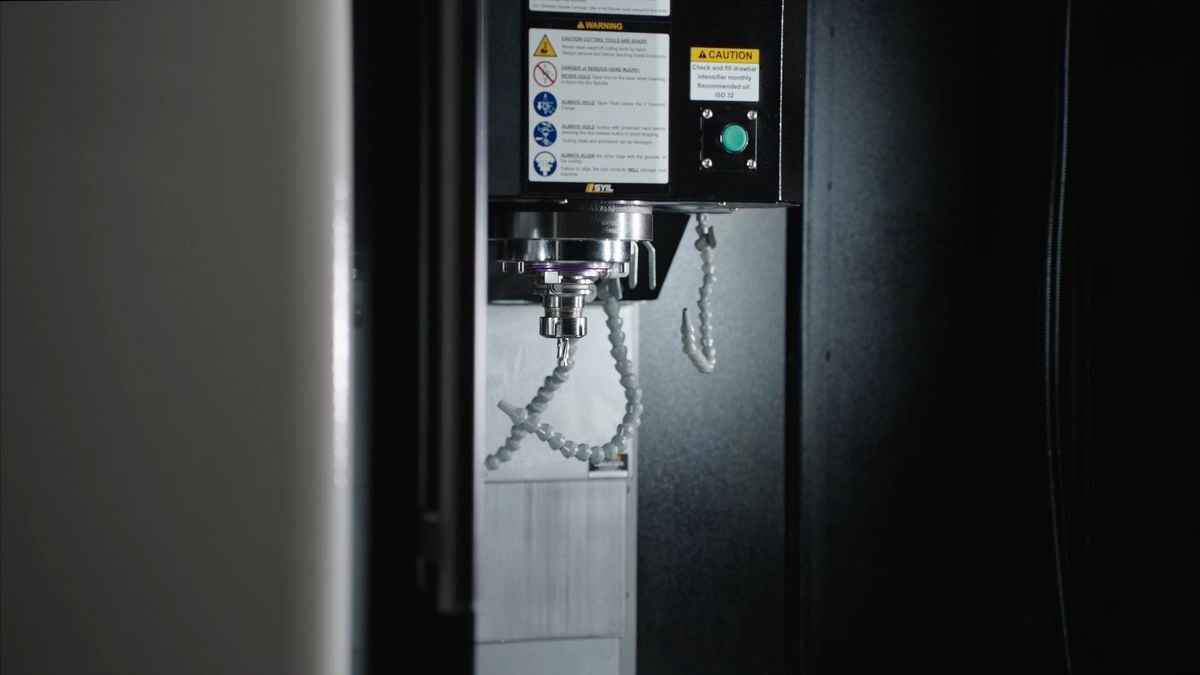

Drivmotorer X-, Y-, Z-akse
3,9/3,9/5,9 kW

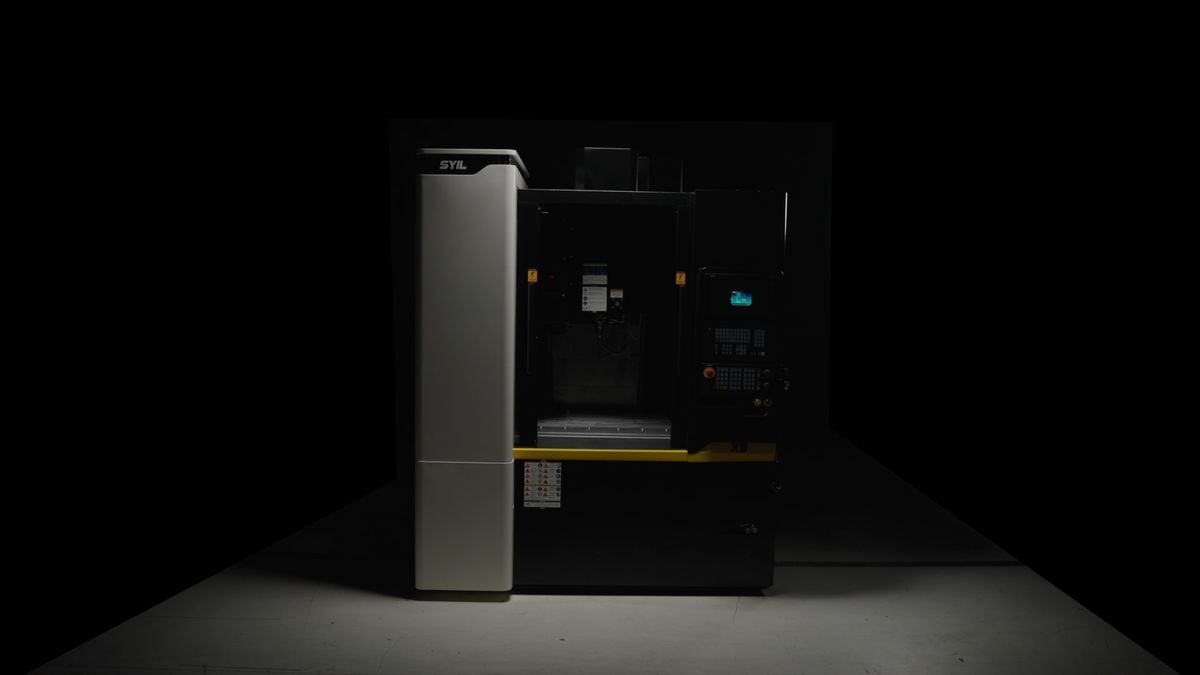

Generelt
Gulvplads (LxBxH)
1850x2245x2800 mm
Vægt
6000 kg
SYIL X9 Kernefunktioner
Fremragende bearbejdningsmuligheder. Håndterer et komplet udvalg af operationer.

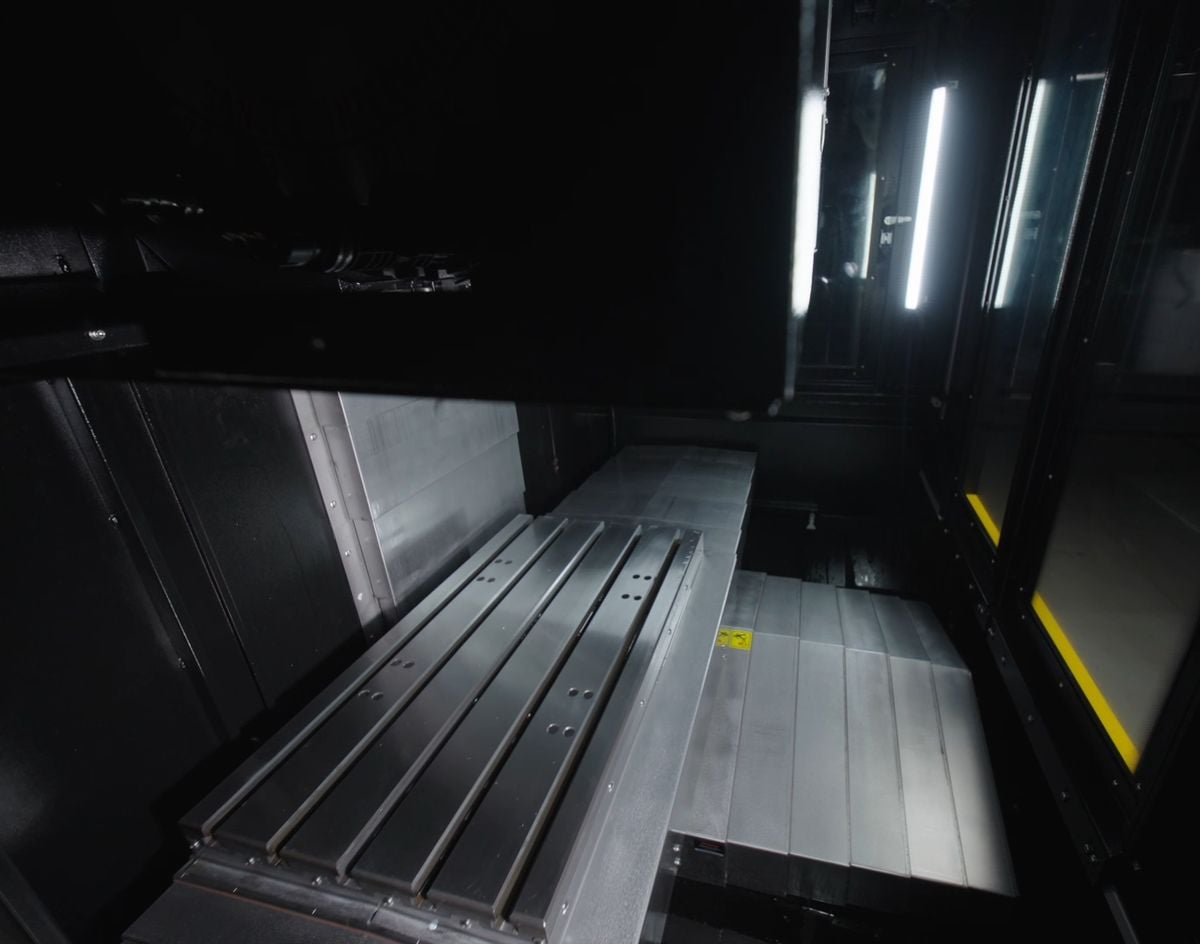

THK
Kugleskruer og lineære føringer med høj præcision

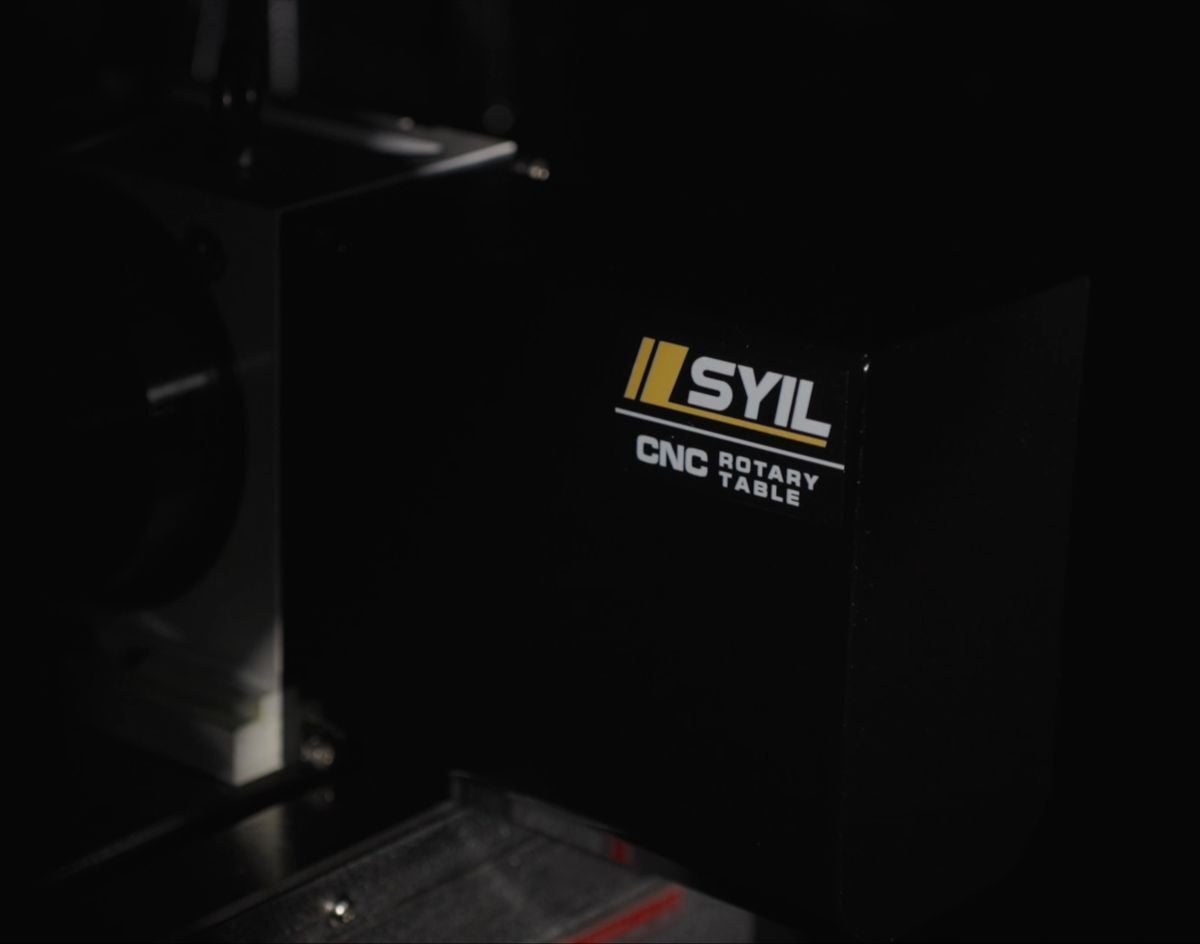

4. akse

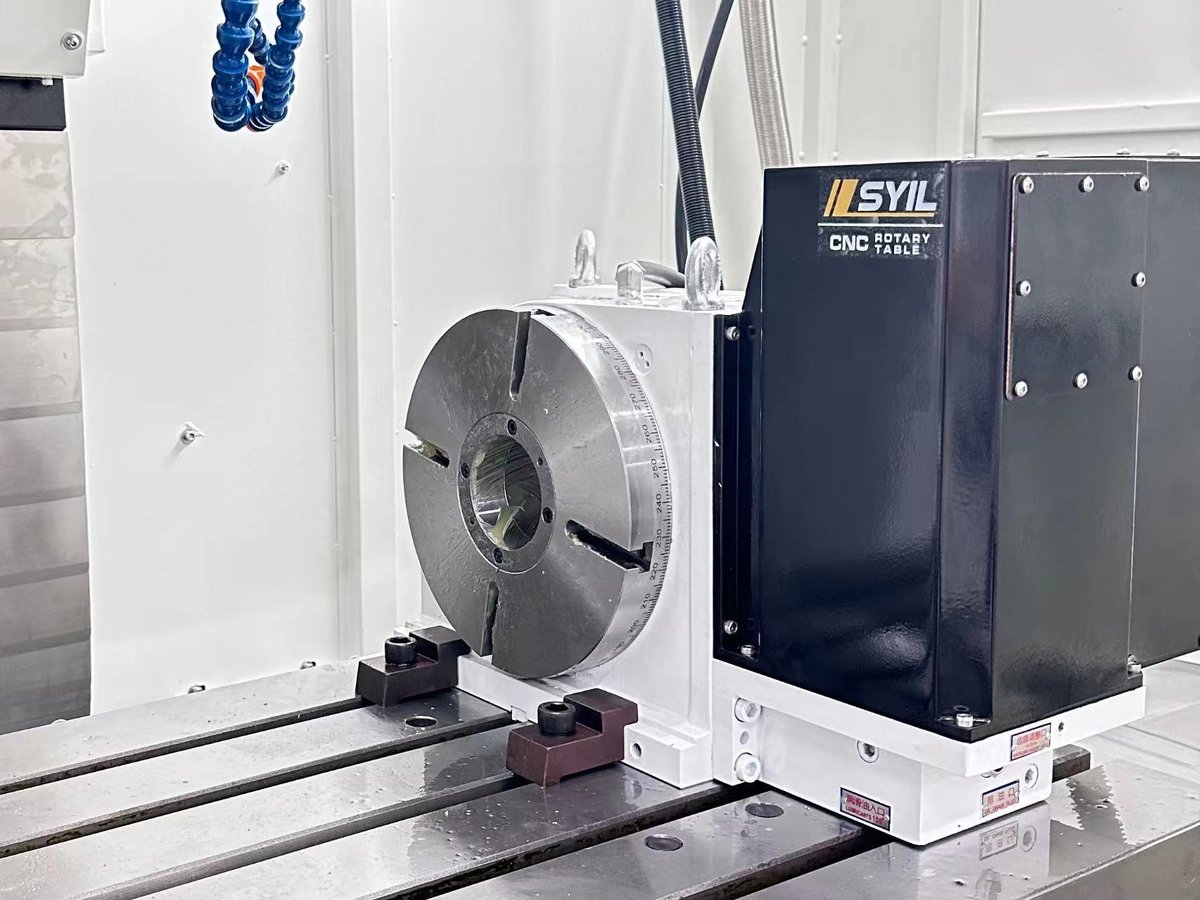

4. akse (ekstraudstyr)

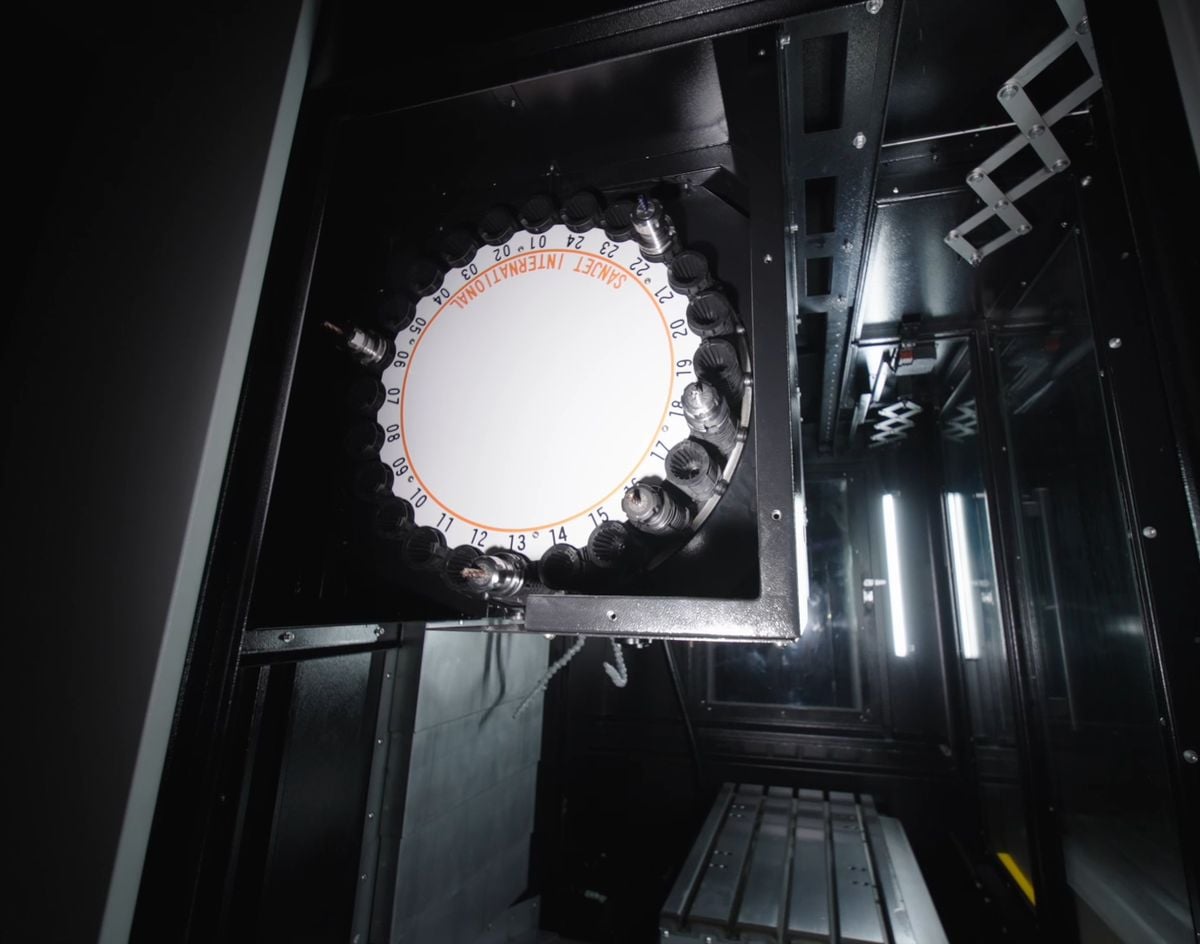

Højhastigheds servo-værktøjsskifter
24 lommer BT40
Tilvalg til SYIL X9
4. akse 255 mm.
til 255 mm NC-rundbord.

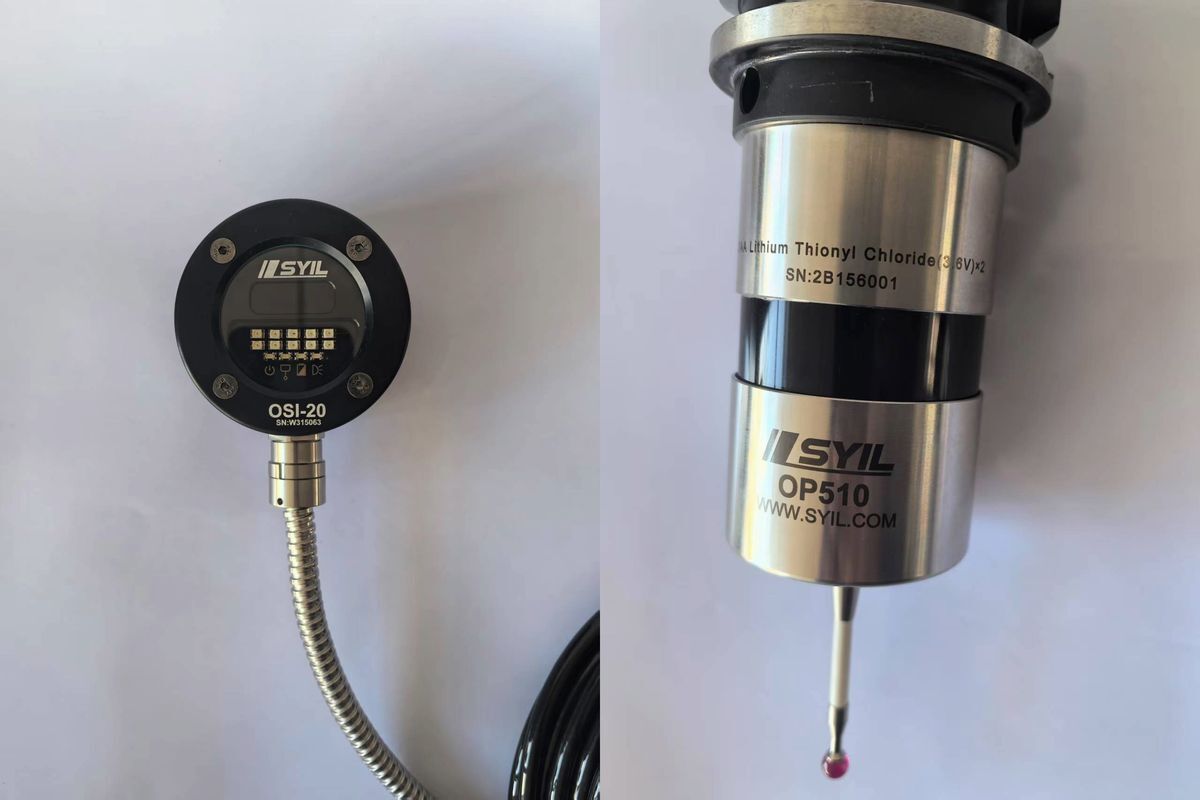

Trådløs type.

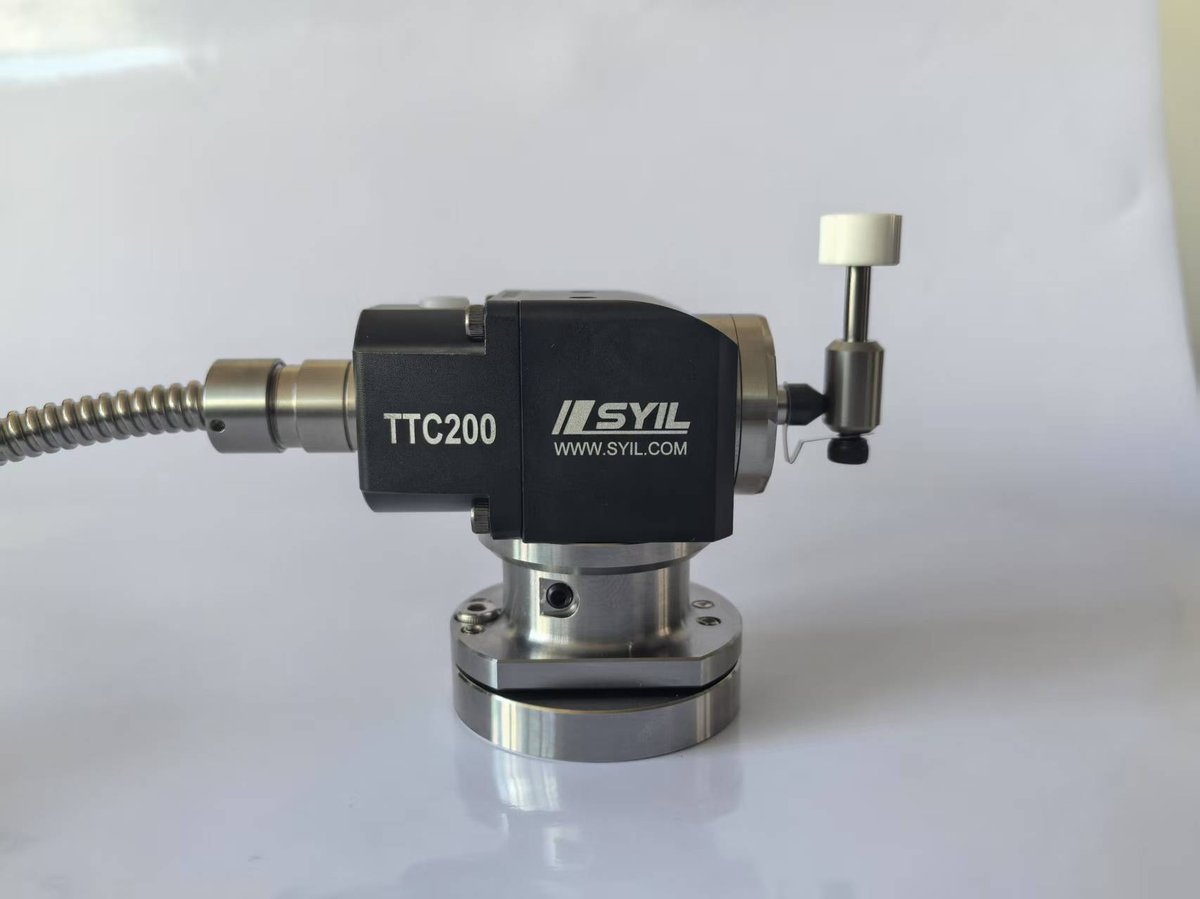

Kabeltype TTC200.

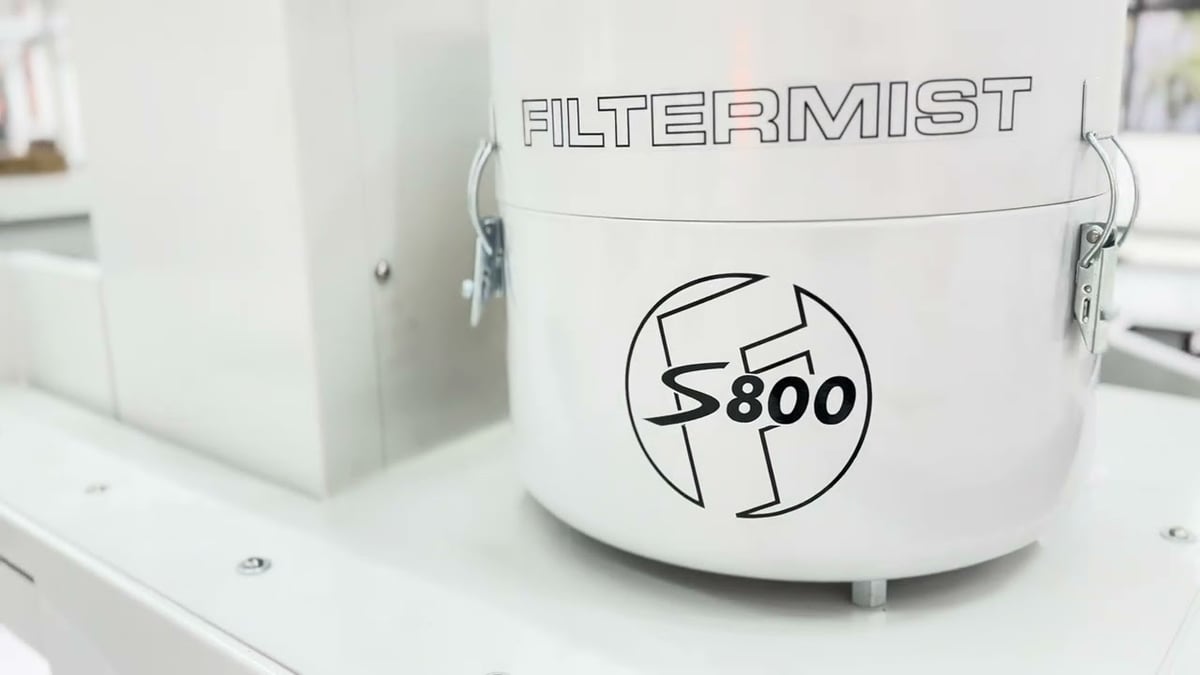

S800.

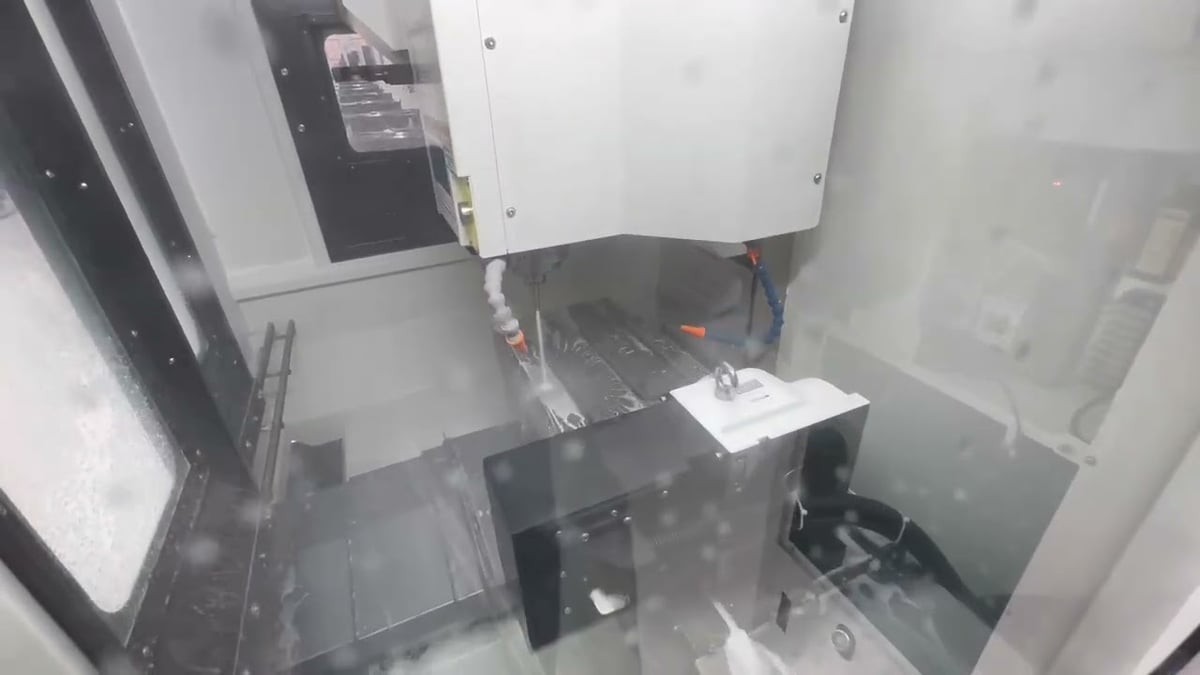

CTS 20 bar.
Tekniske specifikationer
X5
X7
X9
X11
Bord
Bordstørrelse (mm)
560×260
700×300
860×500
1050×550
Bordbelastning (kg)
150
150
500
600
Bordoverflade (antal×størrelse×afstand i mm)
T-noter 3×14×80
T-noter 3×14×100
T-noter 5×18×100
T-noter 5×18×90
Vandring
X-akse (mm)
300
400
760
1000
Y-akse (mm)
260
300
500
500
Z-akse (mm)
300
380
500
500
Afstand fra spindelnæse til bordoverflade
150-450
150-530
100-600
110-610
Afstand mellem spindel og søjle
330
358
530
650
Spindel
Spindelkonus
BT30
BT30
BT40
BT40
Spindeltræk
Direkte
Rem
Rem
Rem
Maks. spindelhastighed (rpm)
20,000
12,000
10,000 (12,000 som option)
10,000
Tilspænding
Ilgang (mm/min)
30,000
30,000
30,000
30,000
Skæretilspænding (mm/min)
10,000
10,000
10,000
10,000
Automatisk værktøjsveksler
Type
Karrusel
Arm
Arm
Arm
Værktøjsholder
BT30
BT30
BT40
BT40
Værktøjsmagasin (antal)
16
16
24
24
Maks. værktøjsdiameter (mm)
63
63
125
125
Maks. værktøjslængde (mm)
200
200
240
300
Maks. værktøjsvægt (kg)
3
3
7
7
Værktøj til værktøj (s)
1
1.5
2
2.5
Øvrige data
Maskinvægt (kg)
2180
2200
5000
7000
Maskinmål L x B x H (mm)
Pladsbehov inkl. kølevæsketank og styring
Pladsbehov inkl. kølevæsketank og styring
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min./maks. lufttryk (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Kølevæsketank, kapacitet (l)
80
80
130
240
