Behandlingskapacitet
Maksimal diameter på bearbejdningsstang (mm)
Φ20 mm
Spindel gennemgående huldiameter (mm)
ø25
Maksimal bearbejdningslængde (mm) og (tommer) (uden styringsbøsning)
2,5D (maksimalt 50)
Maksimal bearbejdningslængde (mm) og (tommer) (fast styrehylster)
220(valgfri)

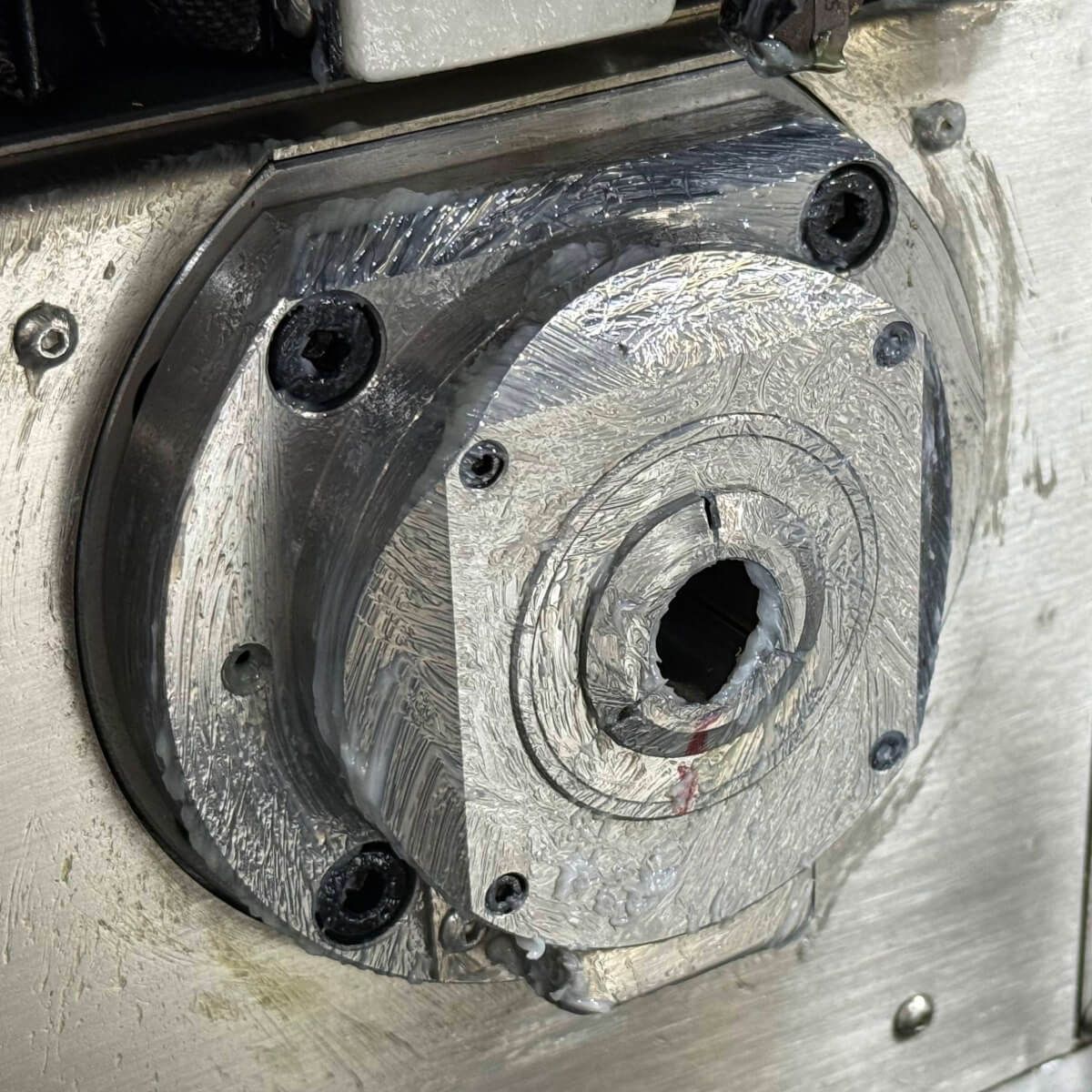

Maksimal bearbejdningslængde (mm) og (tommer) (roterende styrehylster)
180
Maksimal fastspændingsdiameter på bagspindel (mm)
Φ20
Maksimal borediameter på spindel (mm)
Φ10
Behandlingskapacitet
Spindelens maksimale tapningsdiameter
M10
Maksimal borediameter på bagspindel (mm)
Φ10
Maksimal diameter for fastspænding på bagspindel
M10
Maksimal bore diameter for radial drevet værktøj (mm)
Φ8
Maksimal skærediameter for radialdrevet værktøj
M6
Maksimal diameter for boring bagdrevne værktøj (mm)
Φ8(valgfri)
Maksimal skærediameter for bageste drevne værktøj
M6(valgfri)
Mekaniske evner
Spindelhastighed (omdr./min)
10000 (drejeligt styringsbøjle 8000)
Hastighed på bagspindel (omdr./min)
10000
Radialhastighed for roterende værktøj (omdr./min.)
6000
Hastighed på levende værktøj (omdr./min)
6000(valgfri)
Bevægelseshastighed (m/min)
24(X2, Y1, Z1, Z2)
Hurtig bevægelseshastighed (m/min)
20(X1)
Spindelafvigelse (mm)
≤0.002
Gentagen positioneringsnøjagtighed (mm)
≤0.003
Værktøjssystem
Eksterne cylindriske værktøjer
1(□16)+6(□12)
Bearbejdningsværktøjer til endeflader
4(ER16)
Radiale drevne værktøjer
2(ER11)+3(ER16)
Dyb hul værktøjsholder
2(ER16, valgfri)

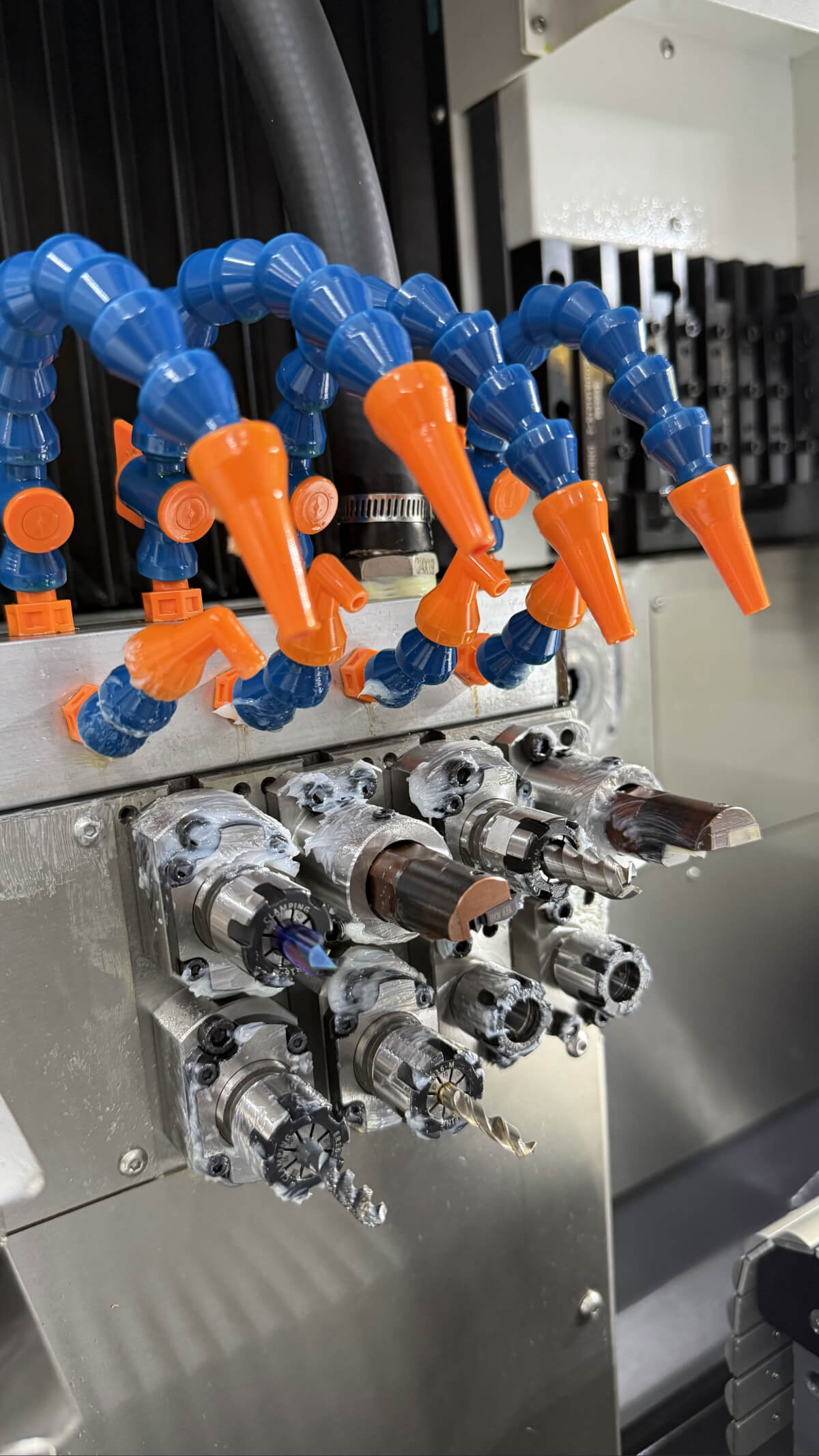

Bagsidebearbejdningsværktøjer
4(ER16)
Rygdrevet værktøj
Valgfrit
Værktøjsholder til bagsidevending
ingen
Motoreffekt
Spindel (kW)
6.5
Lineær drivaksel (kW)
1 (Siemens: 0,94)
Radialt roterende værktøj (kW)
1 (Siemens: 0,94)
Tilbage live værktøj (kw)
1 (Siemens: 0,94) (valgfrit)
Kølepumpe (kW)
0.4
Andre
Størrelse (mm)
2565x1350x1850
Vægt (kg)
2900

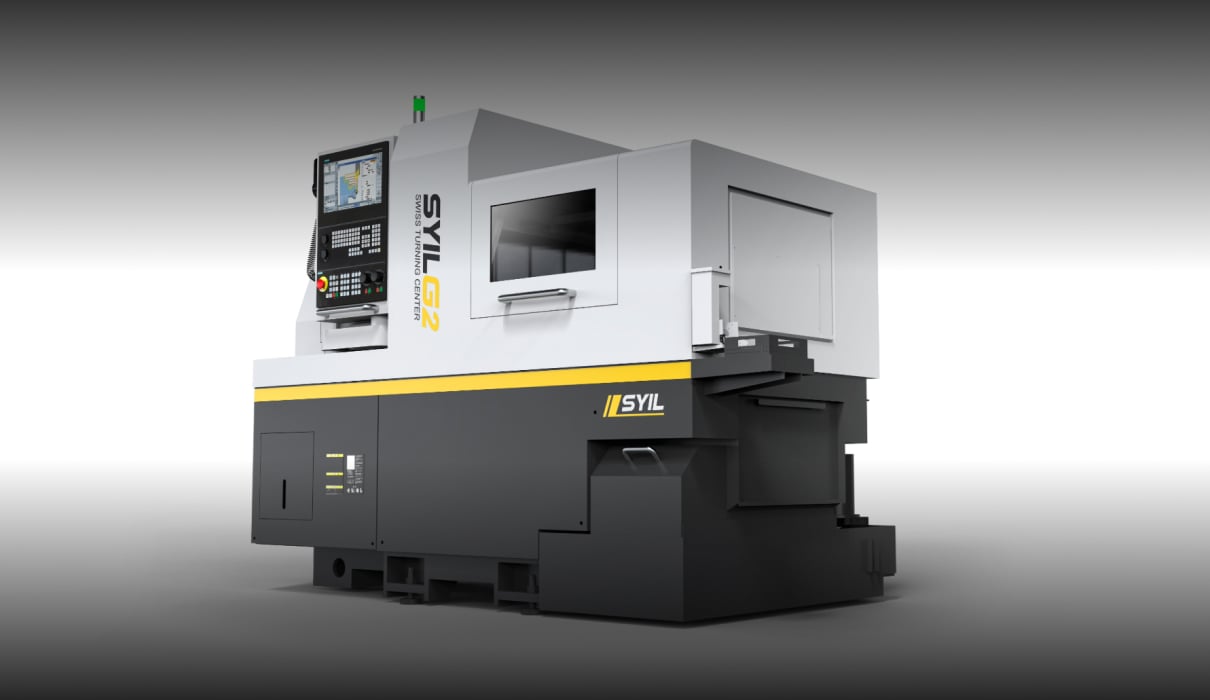

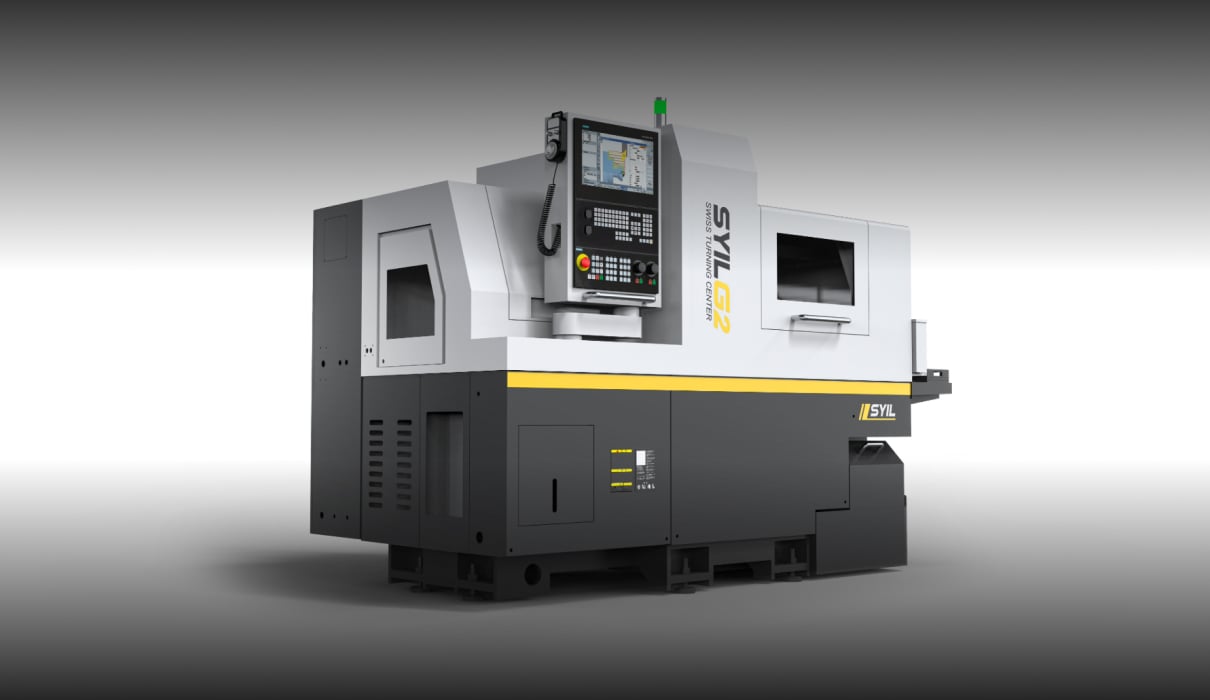

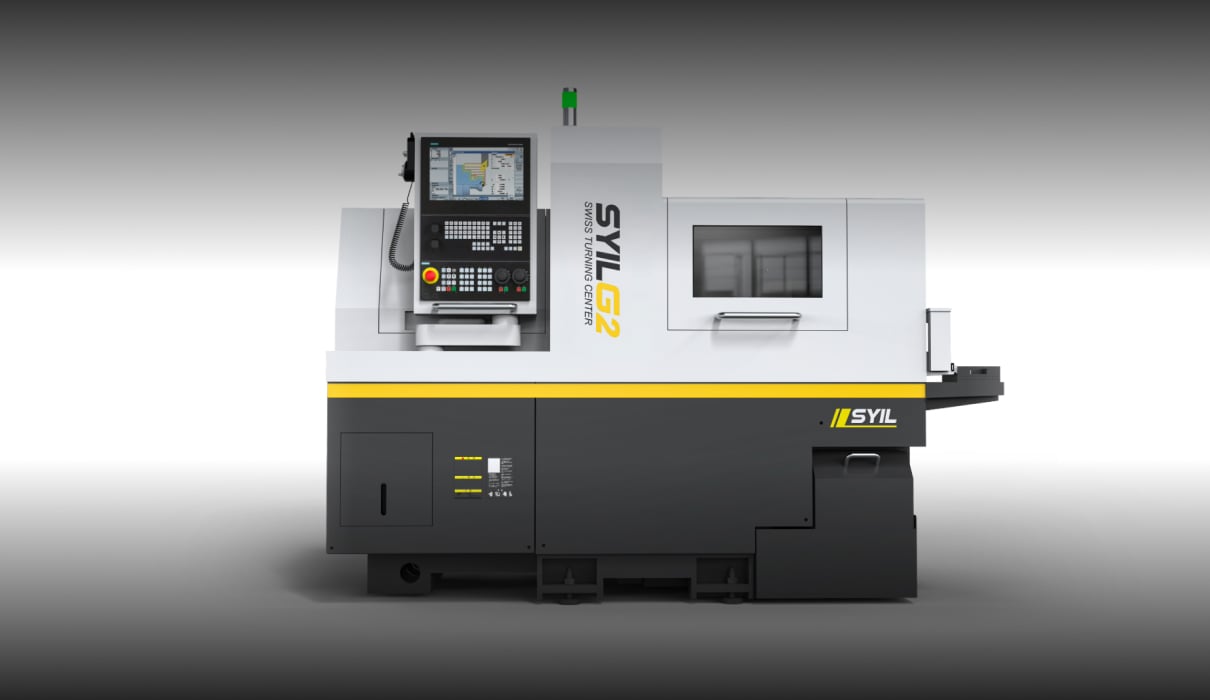

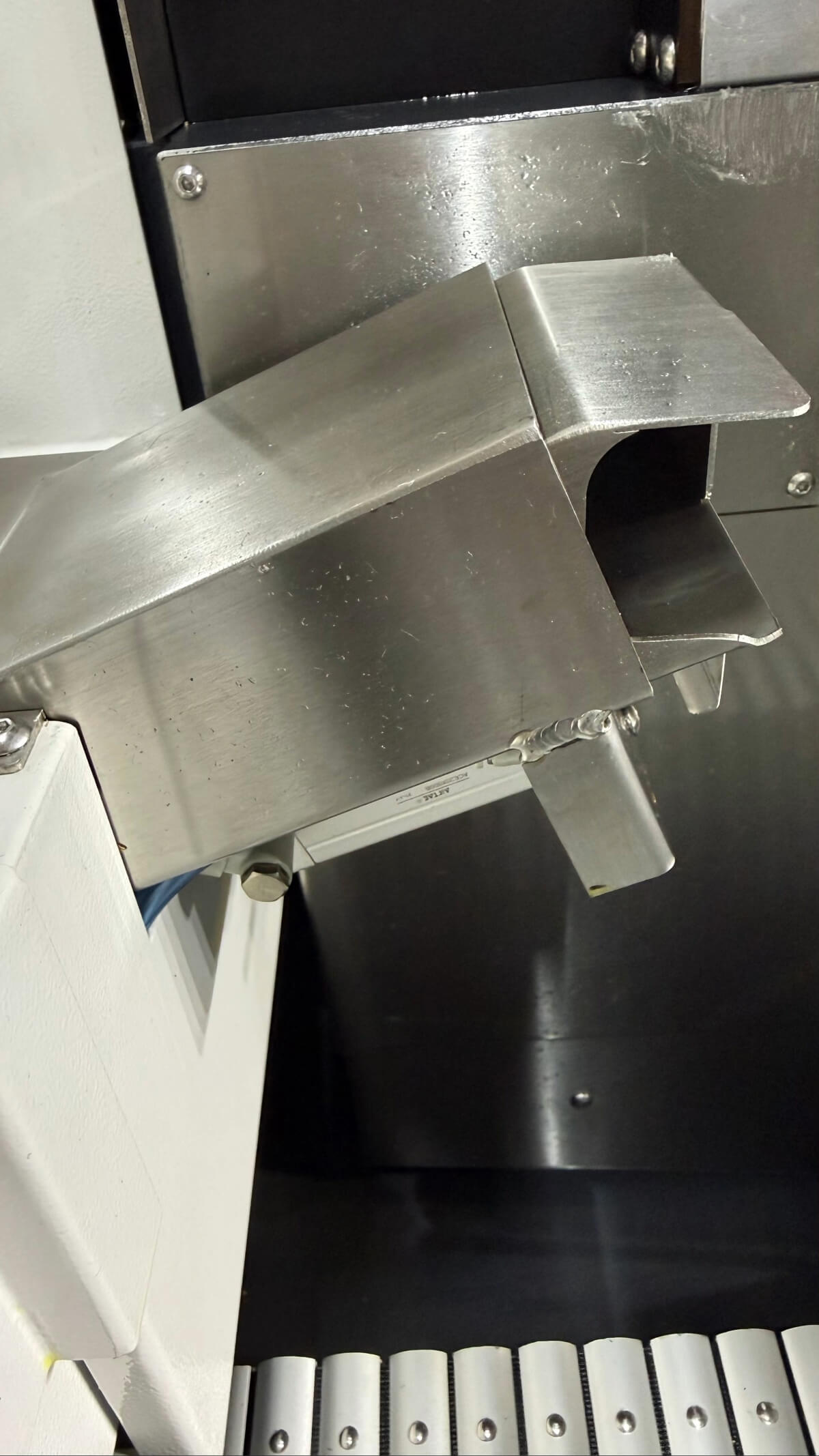

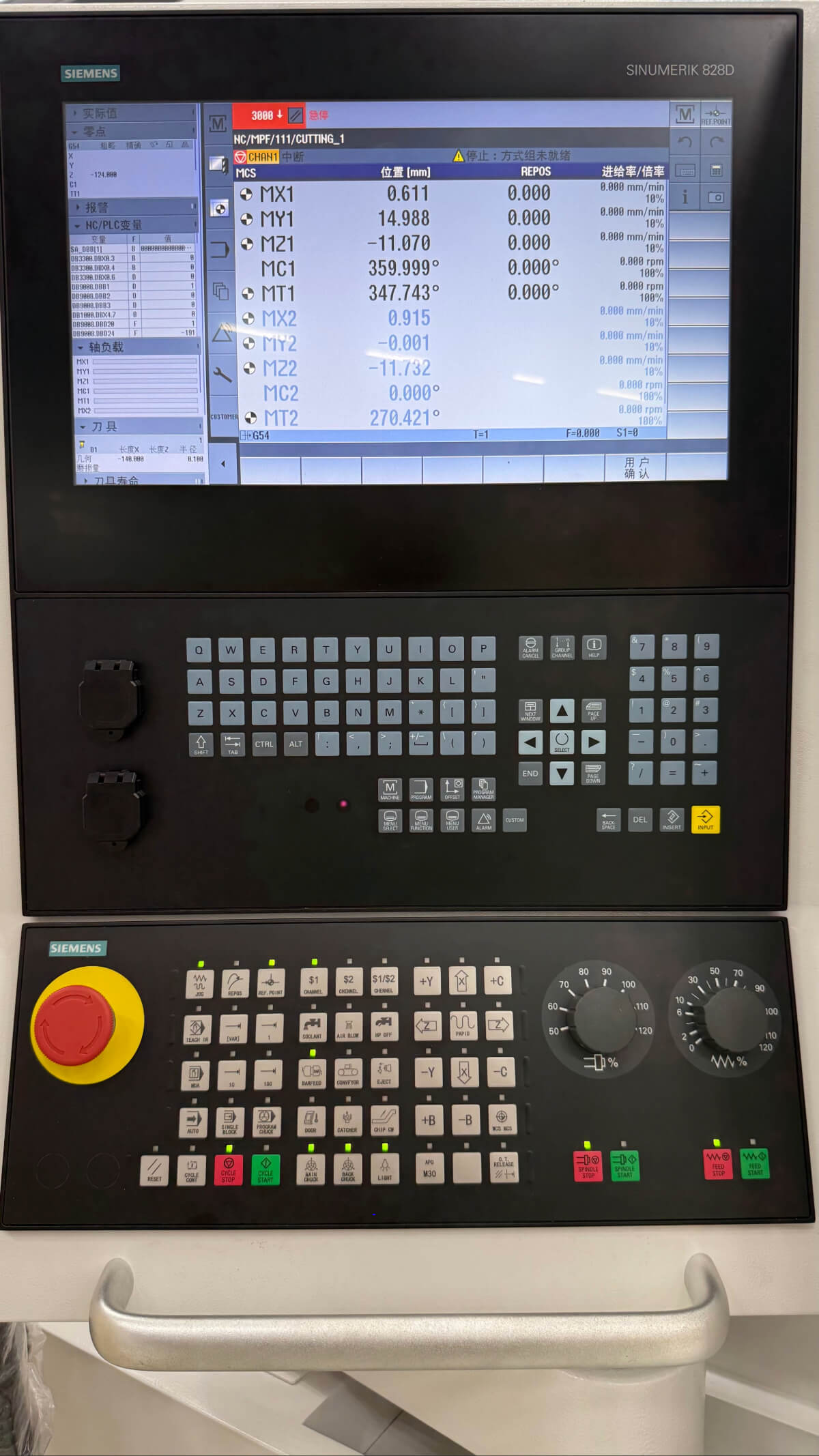

SYIL G2-funktioner
Ideel til bearbejdning af små og lange emner med enestående præcision og stabilitet.
Tekniske specifikationer
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Bearbejdningskapacitet
Maks. stangdiameter (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Spindelgennemgang (diameter) (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Maks. bearbejdningslængde (mm) (uden styrebøsning)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
2.5D(maks. 50)
Maks. bearbejdningslængde (mm) (fast styrebøsning)
220(option)
220(option)
220(option)
220(option)
220(option)
220(option)
Maks. bearbejdningslængde (mm) (roterende styrebøsning)
180
180
180
180
180
180
Maks. spændediameter, modspindel (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Maks. borediameter, hovedspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Maks. gevindskæringsdiameter, hovedspindel
M10
M10
M10
M10
M10
M10
Maks. borediameter, modspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Maks. gevindskæringsdiameter, modspindel
M8
M8
M10
M10
M10
M10
Maks. borediameter, radialt drevet værktøj (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Maks. gevindskæringsdiameter, radialt drevet værktøj
M6
M6
M6
M6
M6
M6
Maks. borediameter, bagside drevet værktøj (mm)
Φ8(option)
Φ8(option)
Φ8(option)
Φ8
Φ8(option)
Φ8
Maks. gevindskæringsdiameter, bagside drevet værktøj
M6(option)
M6(option)
M6(option)
M6
M6(option)
M6
Mekaniske data
Spindelhastighed (r/min)
10000(roterende styrebøsning 8000)
10000(roterende styrebøsning 8000)
10000(roterende styrebøsning 8000)
10000(roterende styrebøsning 8000)
10000(roterende styrebøsning 8000)
10000(roterende styrebøsning 8000)
Modspindelhastighed (r/min)
10000
10000
10000
10000
10000
10000
Hastighed, radialt drevet værktøj (r/min)
5000
5000
6000
6000
6000
6000
Hastighed, bagside drevet værktøj (r/min)
6000 (option)
6000 (option)
6000 (option)
6000
6000 (option)
6000
Ilgang (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Ilgang (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Spindelkast (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Gentagelsesnøjagtighed (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Værktøjssystem
Udvendige drejeværktøjer
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Værktøjer til plandrejning
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radialt drevne værktøjer
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Holder til dybhulsboring
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, option)
2(ER16, option)
2(ER16, option)
2(ER16, option)
Værktøjer til bagsidebearbejdning
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Bagside drevet værktøj
--
--
Option
4(ER16)
Option
4(ER16)
Holder til bagsidedrejning
--
--
ingen
2(□16, option)
ingen
2(□16, option)
Motoreffekt
Spindel (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Modspindel (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Lineær drivaksel (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radialt drevet værktøj (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Bagside drevet værktøj (kW)
0.75
0.75
1(Siemens:0.94)(option)
1(Siemens:0.94)
1(Siemens:0.94)(option)
1(Siemens:0.94)
Kølevæskepumpe (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Vægt og mål
Vægt (kg)
2400
2400
2900
3000
2900
3000
Mål (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
