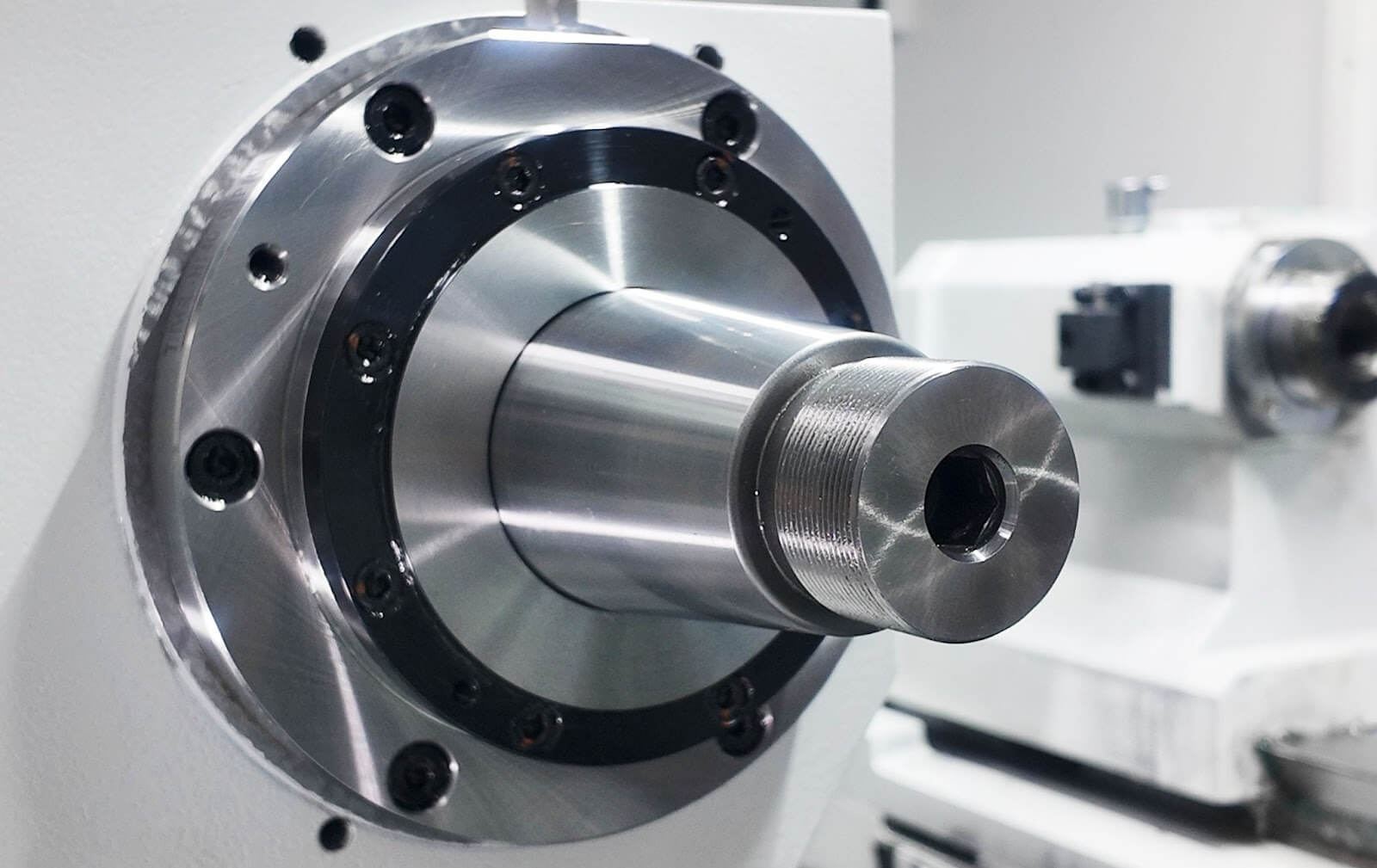

Spindel - slibeskive-driver
Der bruges højpræcisionslejer i spindlen for at garantere dens nøjagtighed.
.jpg)
Arbejdskapacitet
Svingdiameter (mm)
350
Maks. Slibning af diameter (mm)
330
Maks. Slibelængde (mm)
600
Afstand mellem centre (mm)
650
Maks. Vægt af emne mellem centre (kg)
60 (uden centerstøtte)
.jpg)
Slibeskivehoved
Slibeskivens dimensioner (ydre x tykkelse x indre) mm
610 x (25–100) x 203,2
Spindelmotorens effekt (Kw)
11
Slibeskivens skærelinjehastighed (m/s)
60 (valgfrit 100)
Størrelse på spindelakse (mm)
67
Type spindelleje
Lejetype (valgfri bæltetype)

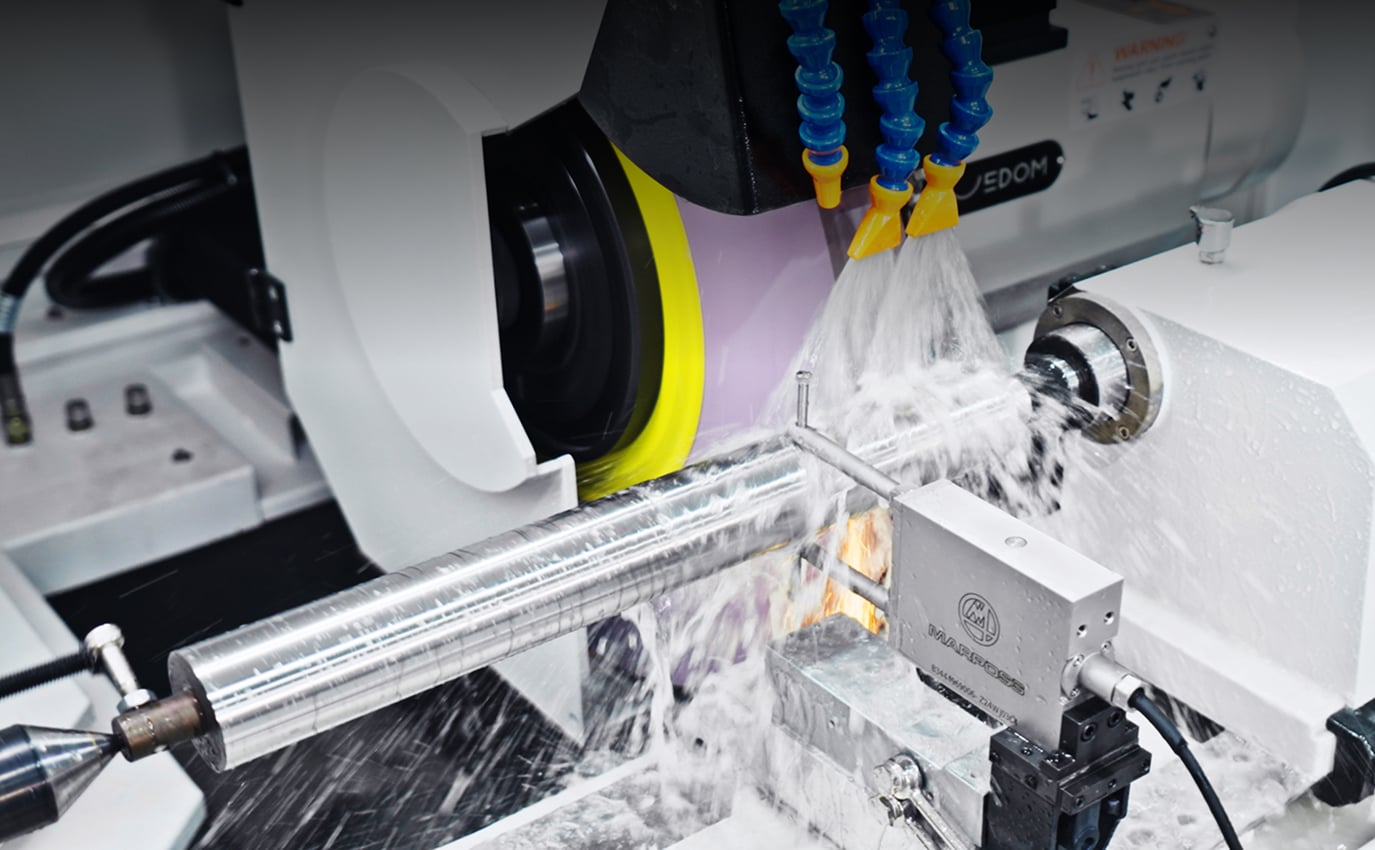

-2.jpg)

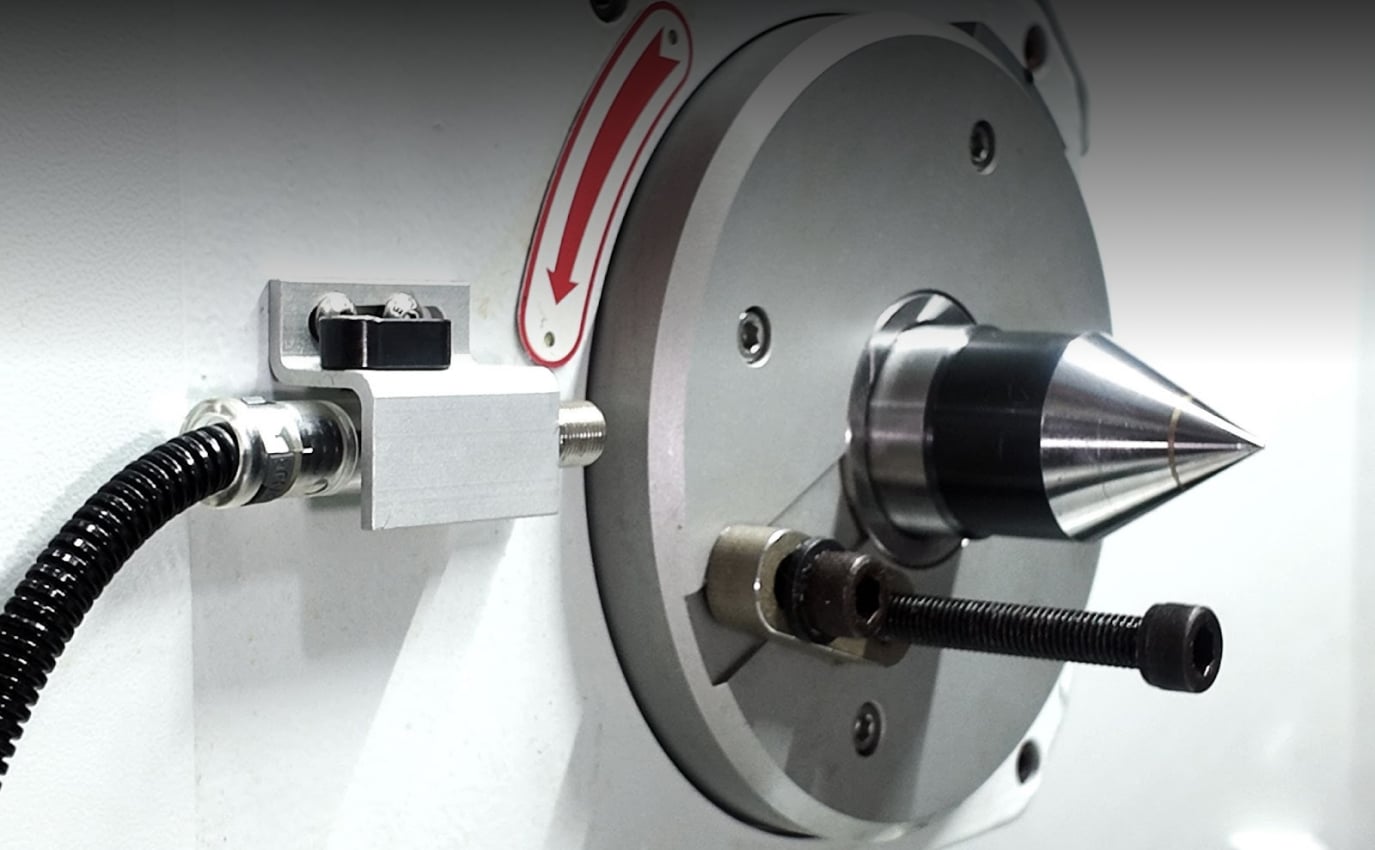

Arbejdshoved
Type
Fast center/Live center
Centerkonus
MT5
Spindelhastighed (rpm)
10~1000
Motoreffekt (kW)
2
%20(1).png)

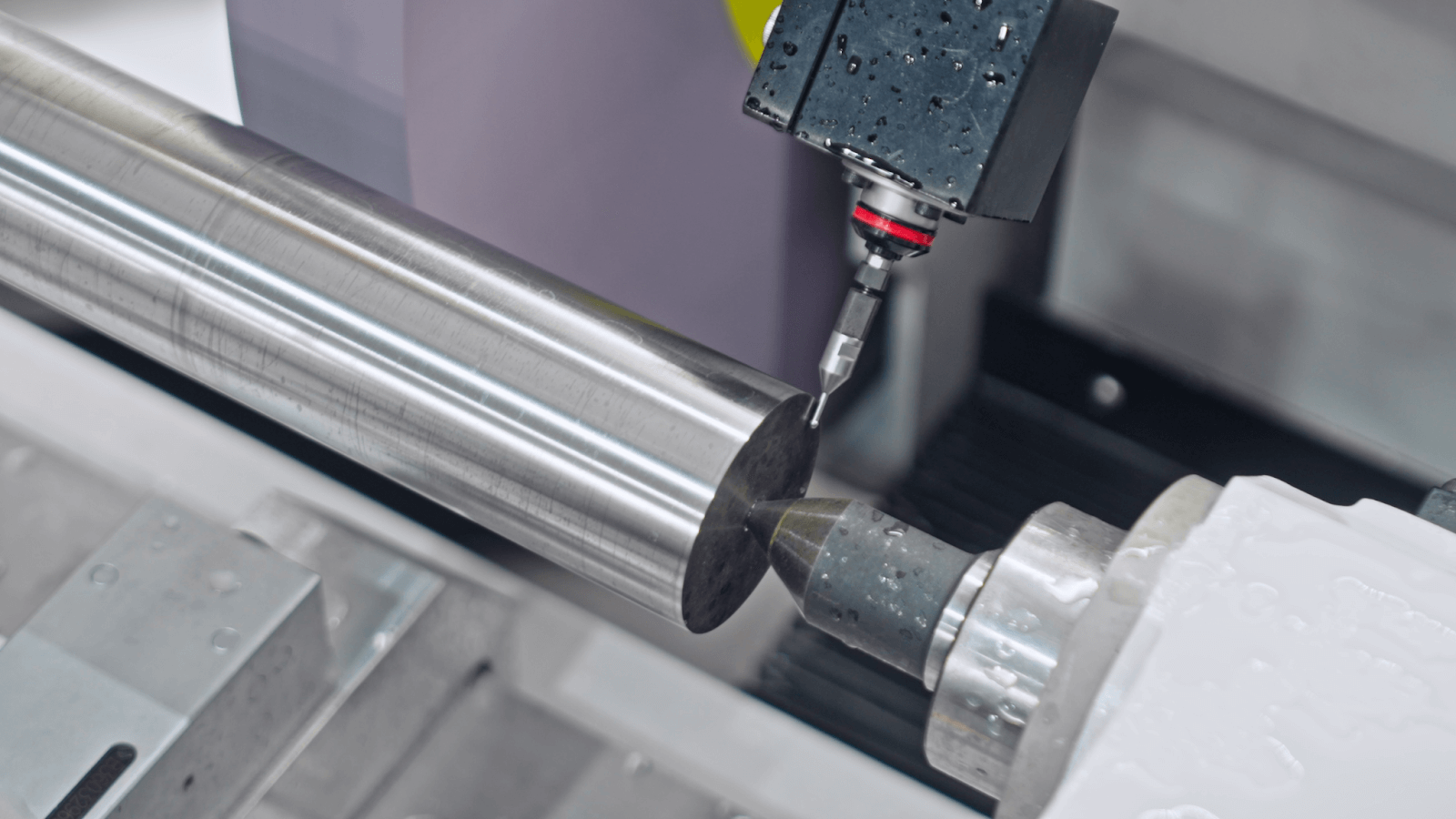

Bagsmæk
Centerkonus
MT4
Ærmediameter (mm)
58
Spindelvandring (mm)
35
X-akse slibeskive-slæde
Bordets vandring (mm)
400
Hurtig fremføringshastighed (m/min)
16
Min. fremføring/hver skala (mm)
0.001/0.01/0.10
Indføring af slibeskive
Indstik / Vinkel
X-aksens servomotor (kW)
2.2
Slæde til slibeskive
En styreskinne med V-flad struktur
-2.jpg)
Slibeskive på Z-aksen
Bordets vandring (mm)
700
Hurtig fremføringshastighed (m/min)
16
Min. fremføring/hver skala (mm)
0.001/0.01/0.10
Z-aksens servomotor (kW)
2.2
Bordskinne
En styreskinne med V-Flat-struktur
Bænkens rotationsvinkel (grader med uret/mod uret)
4 og 9
Universel
Pumpe til smøreolie til slibehovedet (kW)
0.18
Pumpe til slibevæske (kW)
0.18
Styring af oliepumpe (W)
25
Kapacitet af olietank til slibehoved (L)
30
Kapacitet i slibevæsketank (L)
120
Styring af olietankens kapacitet (L)
8 (fuldtidssmøring)
Nettovægt (kg)
5200
Dimensioner (mm)
3015 x 2200 x 1867

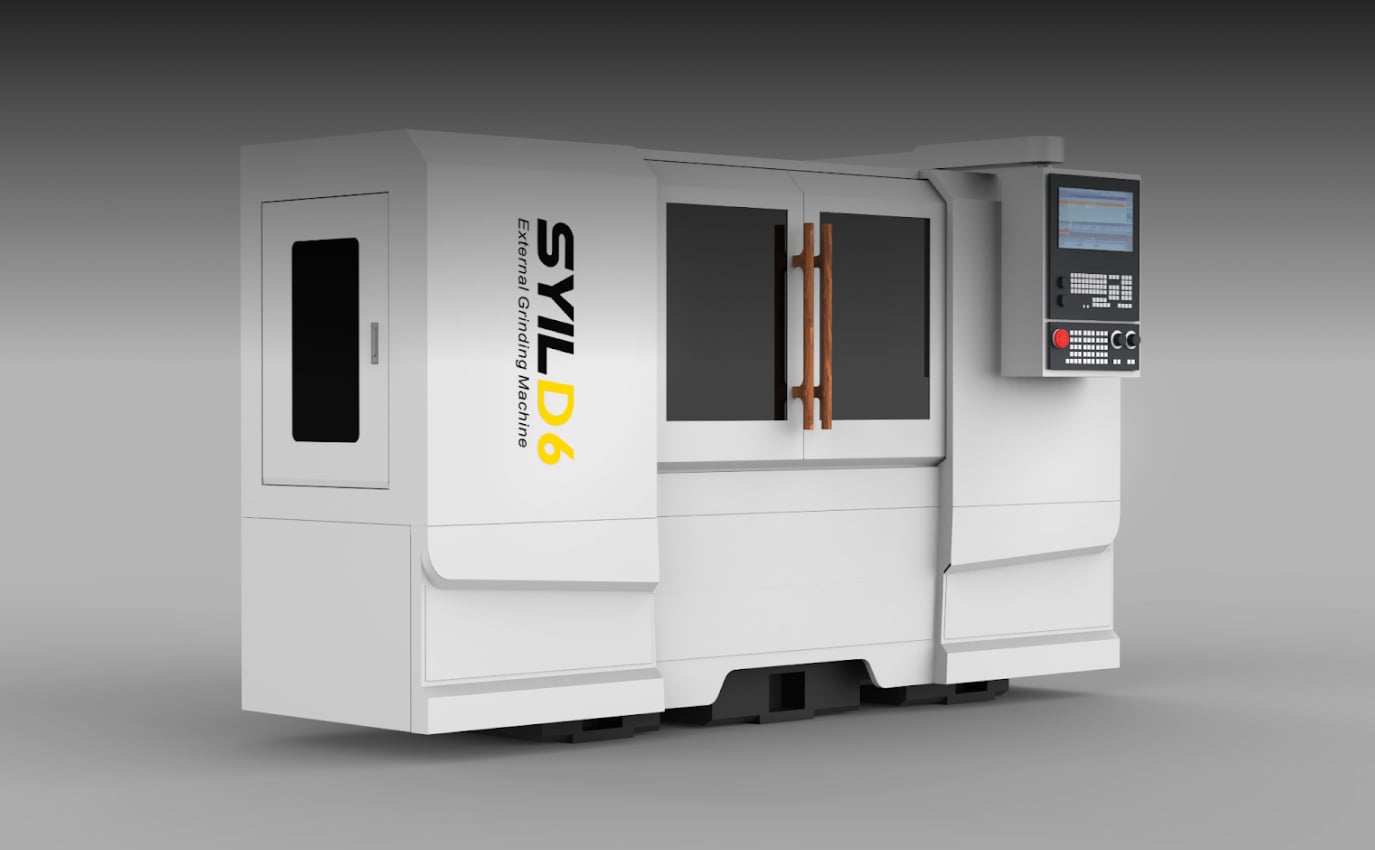

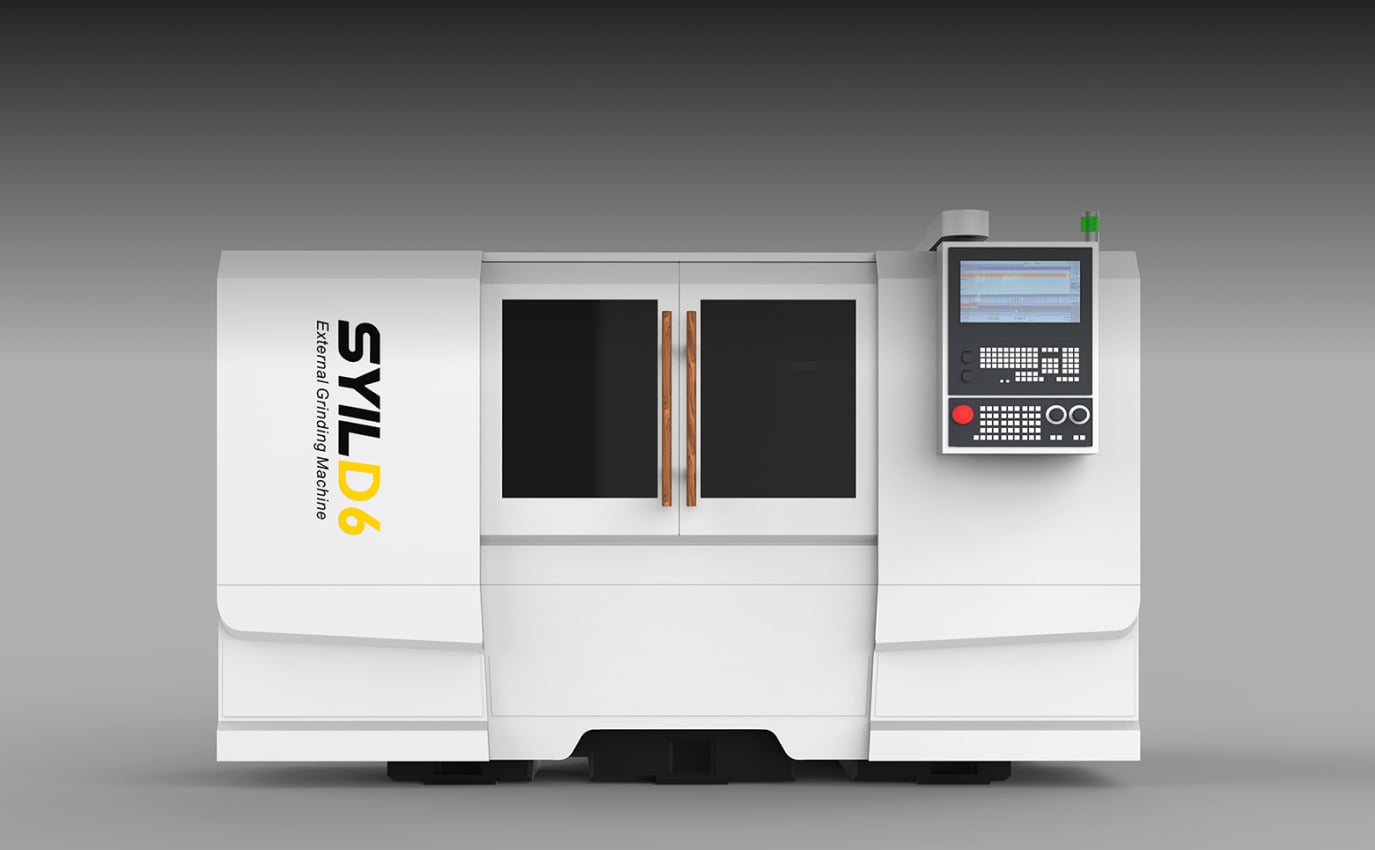

CNC-slibemaskine med den bedste værdi i sin klasse
D6 er en maskinplatform, der er designet til udvendig cylindrisk slibning af præcisionsaksler. Denne serie tilbyder fremragende fleksibilitet og ydeevne og er ideel til mindre komponenter som stempler, aksler og kirurgisk udstyr.
Den giver fremragende værdi og er det ideelle valg til både fleksibel engangsproduktion i små værksteder og effektiv højvolumenproduktion i store virksomheder. D6 universal-rundslibemaskinen er kompakt i sit design, alsidig i brug og intuitiv at betjene, og den leverer fremragende præcision og maksimal produktivitet.
.png)

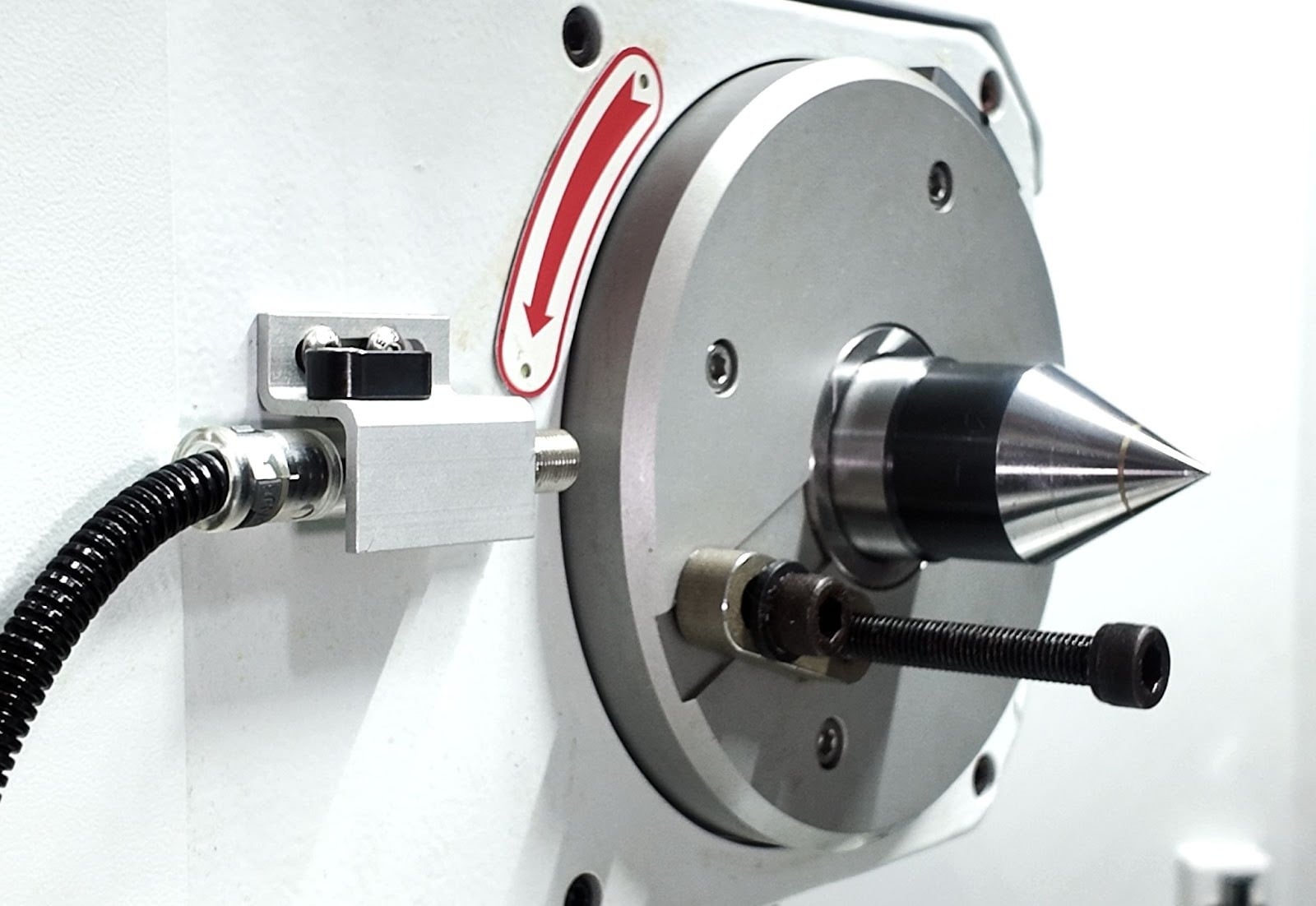

Arbejdshoved - Produktdrivningsenhed
Arbejdshovedet har plads til både slibning med levende spindel og to-center fastspændingsslibning.
.png)

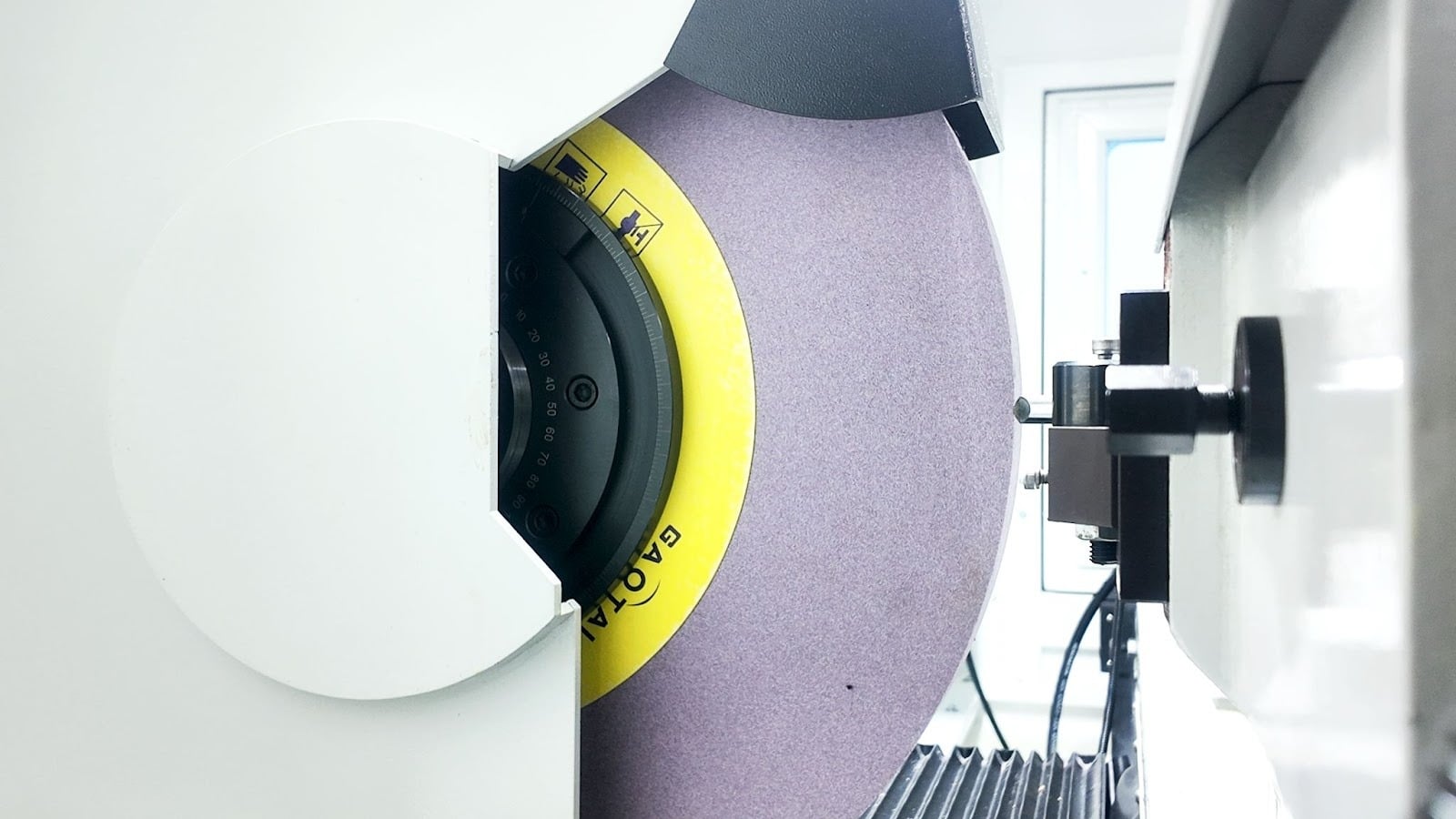

Slibeskivehoved - Monteringsanordning til slibeskive
Den indeholder et dynamisk og statisk tryksystem. Dette system sikrer en kontinuerlig oliefilm omkring spindlen og lejerne, når slibeskiven roterer, hvilket forlænger slibeskivens levetid betydeligt.
Bagdorn - Spændeanordning på højre side
Bakdokken har en stor bøsning, der glider let i huset. Præcise finjusteringer kan opnås med minimal indsats. Præcise justeringer af cylindriciteten kan opnås inden for det specificerede område ved hjælp af finjustering af cylindriciteten under to-center-spændingsslibning.

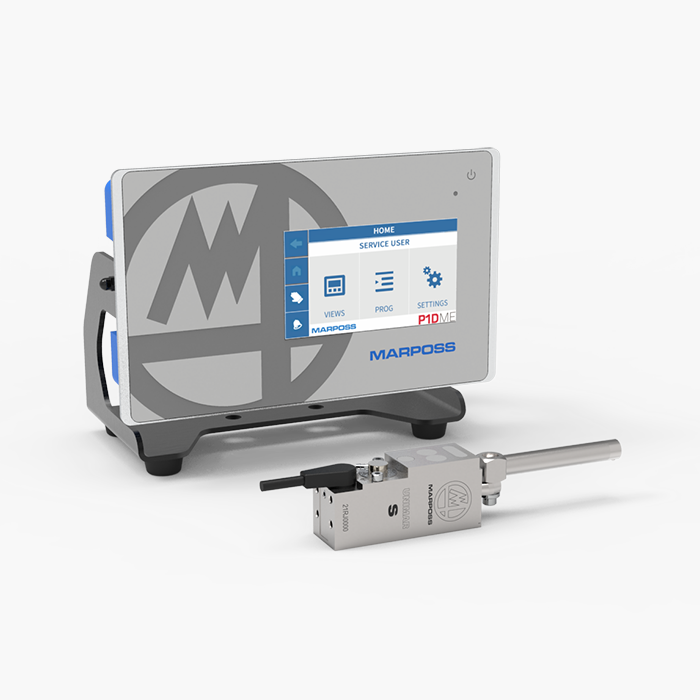

.png?width=1200&height=900&name=Mask%20group%20(6).png)

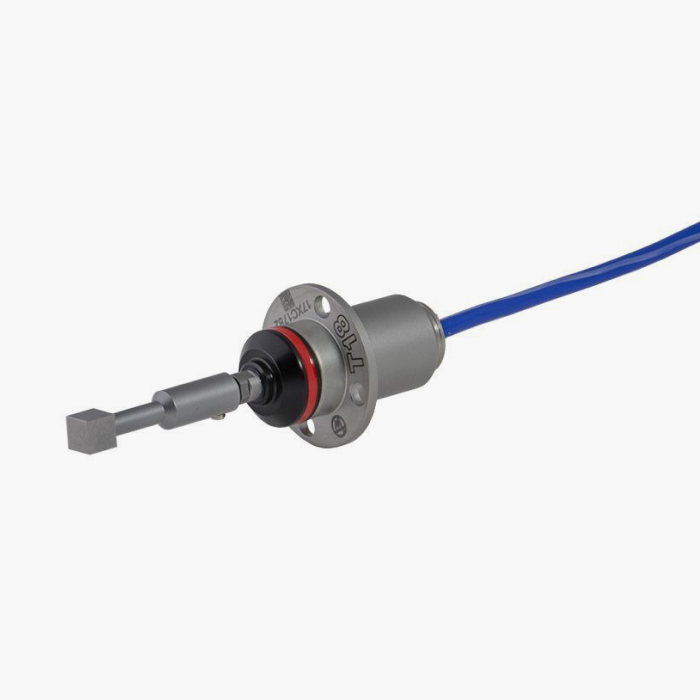

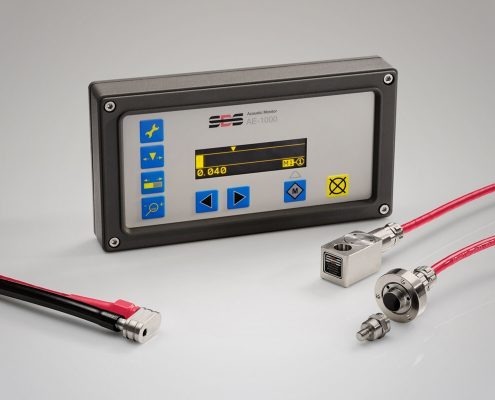

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Tekniske specifikationer
D6
D7
D10
Arbejdskapacitet
Svingdiameter (mm)
350
350
350
Maks. Slibning af diameter (mm)
330
330
330
Maks. Slibelængde (mm)
600
750
1000
Afstand mellem centre (mm)
650
800
1050
Maks. Vægt af emne mellem centre (kg)
60 (uden midterskinne)
80 (uden midterskinne)
120 (uden midterskinne)
Slibeskivehoved
Slibeskivens dimensioner (ydre x tykkelse x indre) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Spindelmotorens effekt (Kw)
11
11
11
Slibeskivens skærelinjehastighed (m/s)
60 (valgfrit 100)
61 (valgfri 100)
62 (valgfrit 100)
Størrelse på spindelakse (mm)
67
67
67
Type spindelleje
Lejetype (valgfri rem-type)
Lejetype (valgfri rem-type)
Lejetype (valgfri rem-type)
Arbejdshoved
Type
Fast center/Live center
Fast center/Live center
Fast center/Live center
Centerkonus
MT5
MT5
MT5
Spindelhastighed (rpm)
10~1000
10~1000
10~1000
Motoreffekt (kW)
2
2
2.5
Bagsmæk
Centerkonus
MT4
MT4
MT4
Muffens diameter (mm)
58
58
58
Spindelvandring (mm)
35
35
35
X-akse slibeskive-slæde
Bordets vandring (mm)
400
400
400
Hurtig fremføringshastighed (m/min)
16
16
16
Min. fremføring/hver skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Fremføring af slibeskive
Dykket / Vinkelformet
Dykket / Vinkelformet
Dykket / Vinkelformet
X-aksens servomotor (kW)
2.2
2.2
2.2
Slibeskivens slæde
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
Slibeskive på Z-aksen
Bordets vandring (mm)
700
850
1300
Hurtig fremføringshastighed (m/min)
16
16
16
Min. fremføring/hver skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Z-aksens servomotor (kW)
2.2
2.2
2.2
Tabelbillede
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
En styreskinne med V-Flat-struktur
Bænkens rotationsvinkel (grader med uret/mod uret)
4 og 9
4 og 9
4 og 9
Universel
Smøreoliepumpe til slibehoved (kW)
0.18
0.18
0.18
Pumpe til slibevæske (kW)
0.18
0.18
0.18
Styring af oliepumpe (W)
25
25
25
Kapacitet i olietank til slibehoved (L)
30
30
30
Kapacitet i slibevæsketank (L)
120
120
120
Styring af olietankens kapacitet (L)
8 (fuldtidssmøring)
8 (fuldtidssmøring)
8 (fuldtidssmøring)
Nettovægt (kg)
5200
5500
6200
Dimensioner (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
