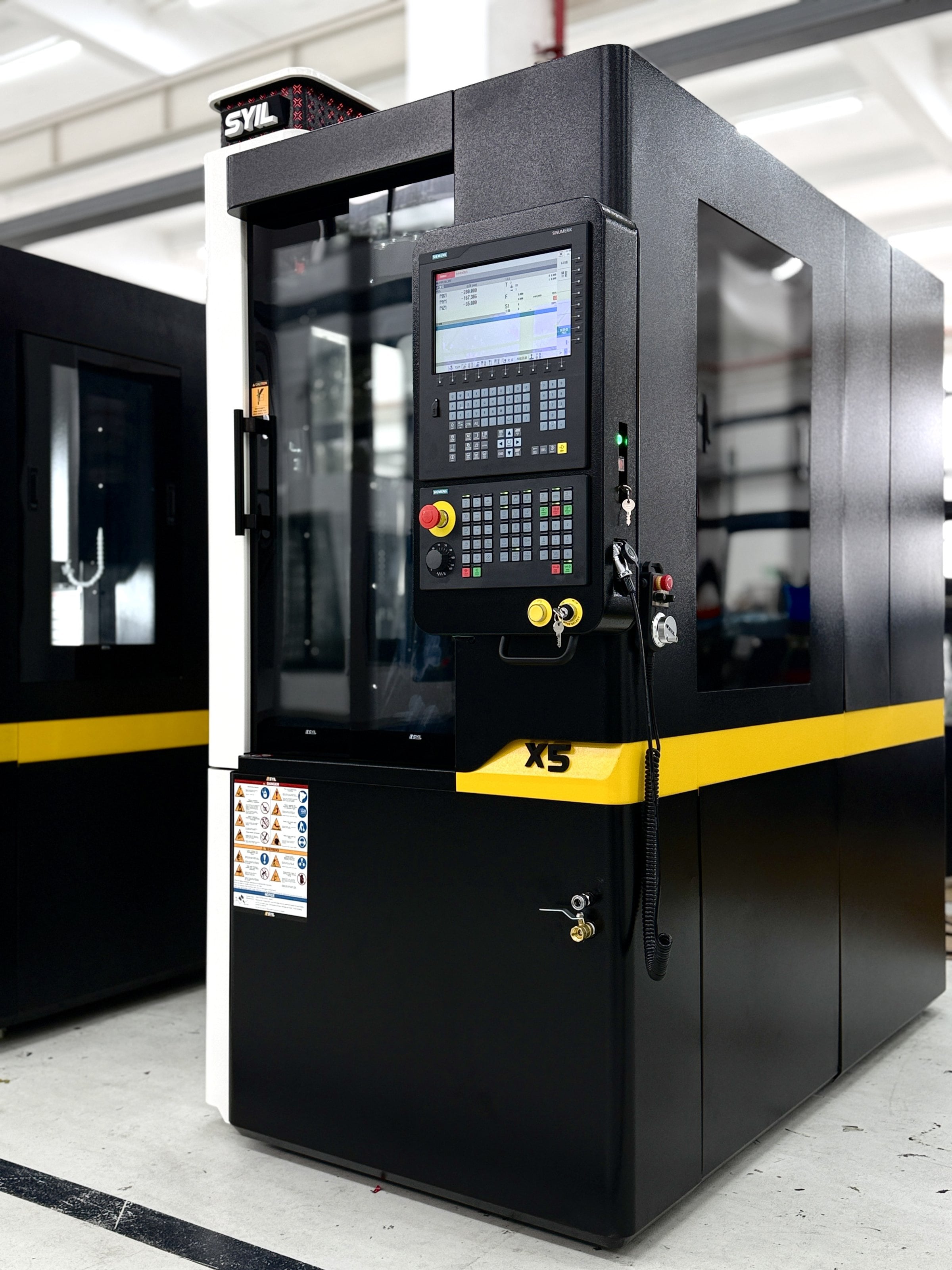

SYIL X5 Mini CNC-maskine

Plads- og pengebesparende CNC-maskine

300x260x300 mm aksevandring
16 ATC højhastigheds servoværktøjsveksler
20.000 RPM direkte koblet BT30 spindel
SCHNEEBERGER mineralstøbt leje

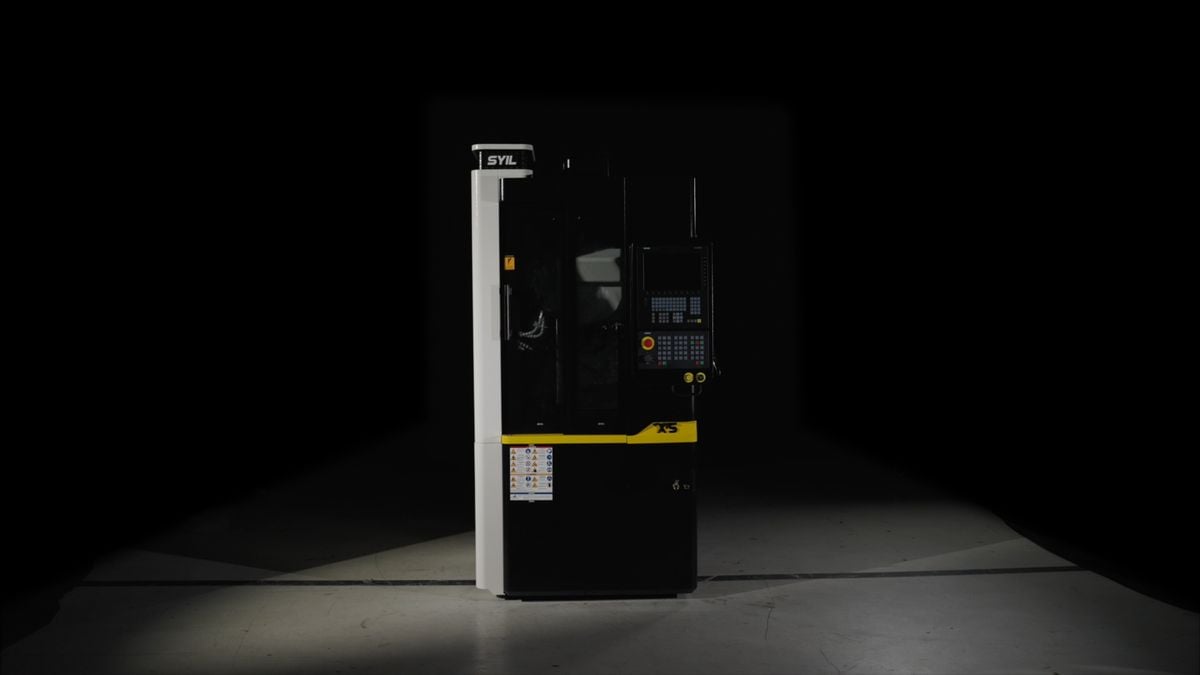

En meter bred til trange pladsforhold

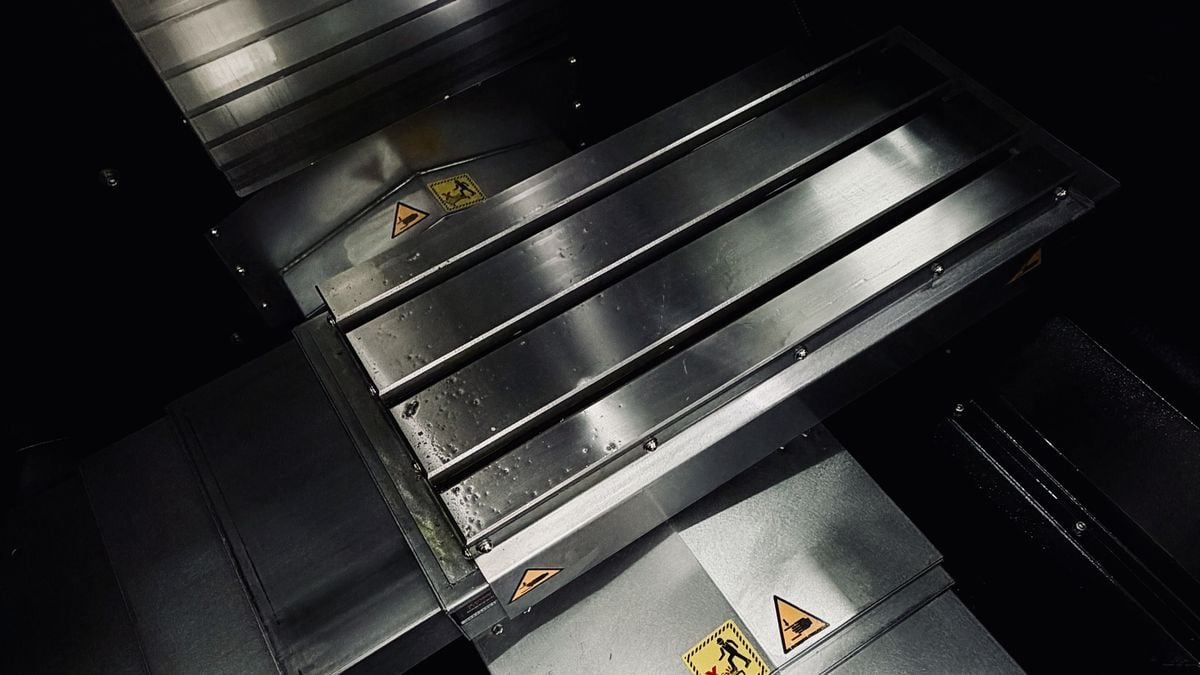

Bor

Bordstørrelse:

560×260 mm

T-felter (antal x størrelse x afstand):

3×14×80 mm

Maksimal bordbelastning:

150 kg

Bevægelser

X vandring:

300 mm

Y vandring:

260mm

Z-vandring:

300 mm

Afstand mellem spindelnæse og bord:

150-450 mm

Afstand mellem spindel og søjleoverflade:

330 mm

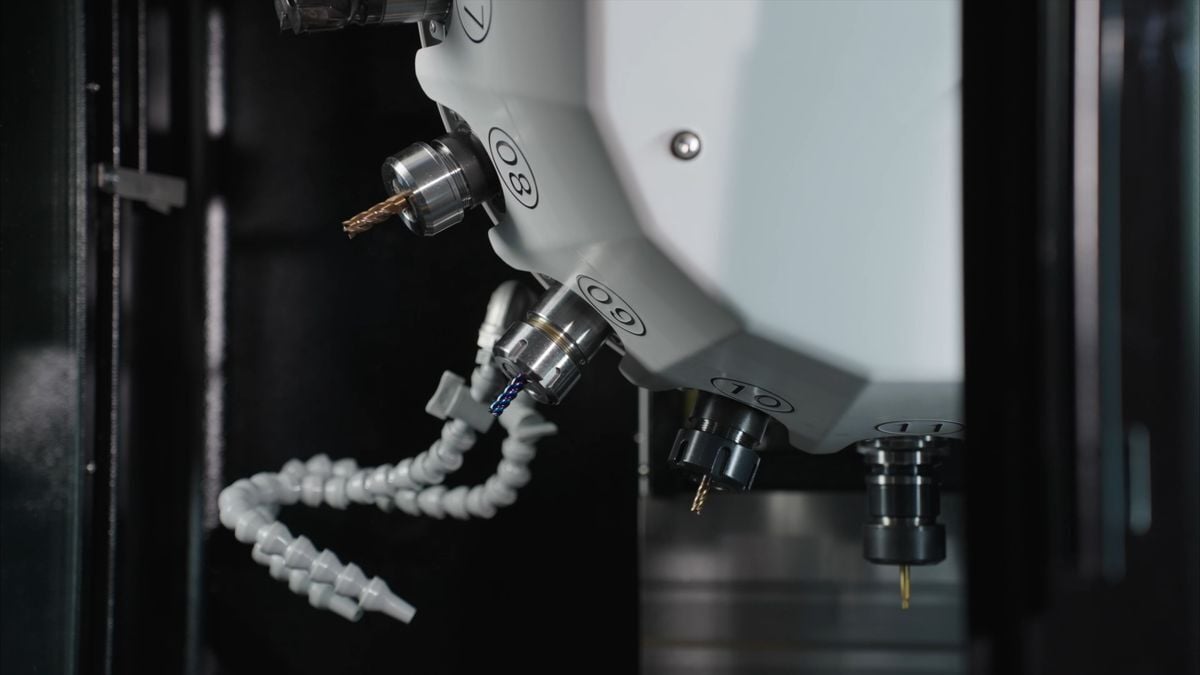

Spindle

Spindelkonus:

BT30

Spindelomdr:

20.000 omdrejninger pr. minut

Mekanisme for transmission:

Direkte

Hastigheder

Skærehastighed :

10.000 mm/min

Ilgang :

30.000 mm/min

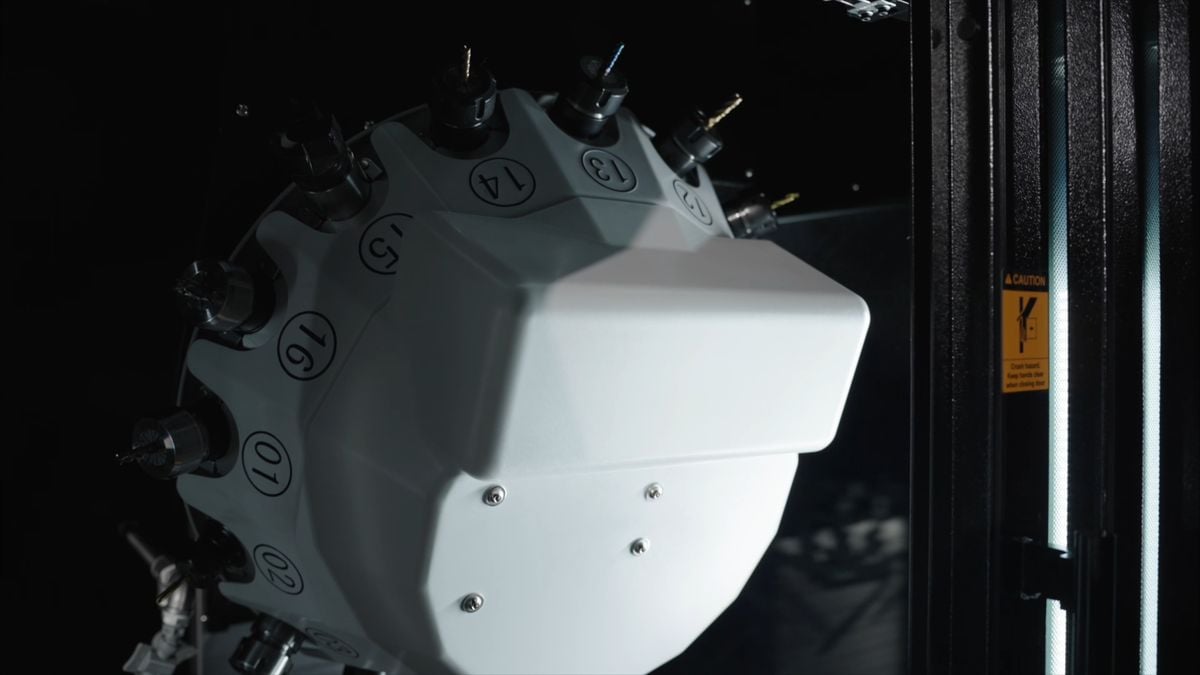

Automatisk værktøjsveksler

Værktøjstype:

Hjultype

Værktøjspositioner:

16 stk

Maksimal værktøjsdiameter:

63 mm

Maksimal værktøjslængde:

200 mm

Maksimal værktøjsvægt:

3 kg

Værktøjsskift:

1 s

Kraft Siemens SINUMERIK 828D

Spindelmotorens output (hastighed/max):

4.8 kW

Drivmotorer(X,Y,Z):

1/2.2/3.5 kW

Strømkilde:

AC380V/3-Phase

Effekt:

12 kVA

Maskinens størrelse og vægt

Størrelse (LxBxH):

1780x1000x2000mm

Nettovægt:

2000 kg

Bruttovægt:

2180 kg

Indpakket størrelse (LxBxH):

2120x1250x2250mm

SYIL X5-pakkespecifikationer

SYIL X5 minifræsemaskinen har et lille fodaftryk, et komplet sæt CNC-funktioner, og bedst af alt, den er overkommelig i pris.

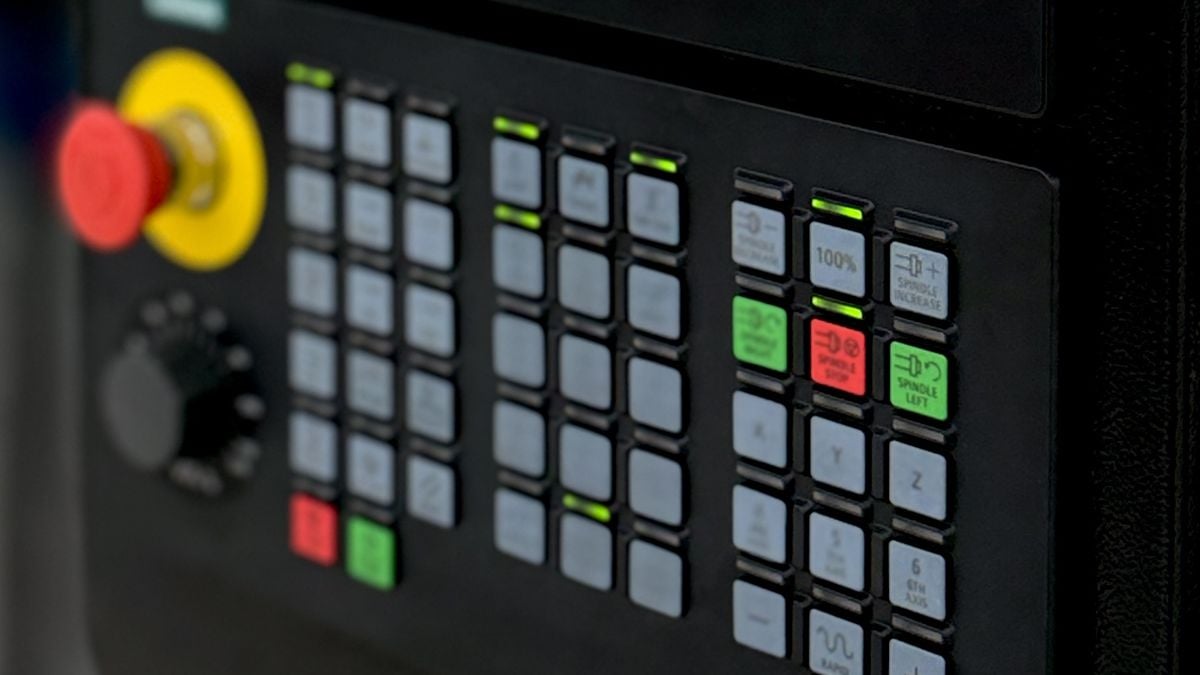

SYIL x Siemens SINUMERIK

SYIL X5 er som standard udstyret med Siemens SINUMERIK 828D styresystemet Med sine unikke CNC-funktioner sætter SINUMERIK 828D-styringen produktivitetsstandarder inden for fræsning med SYIL-maskiner. Med de nye SINAMICS-drev og SIMOTICS-bevægelsesstyringsmotorer er SINUMERIK 828D nu endnu mere produktiv. Den robuste hardwarearkitektur og intelligente styrealgoritmer kombineret med højkvalitets driv- og motorteknologi sikrer maksimal dynamik og præcision under bearbejdningen.

Mini CNC-maskiner fra SYIL

Oplev præcision og kraft i en kompakt størrelse

Spar plads og penge

SYIL X5 er et 3-akset bearbejdningscenter, der tilbyder maksimal præcision og kraftfuld ydeevne til en overkommelig pris. Du kan nemt tilføje en 4. aksel til din X5.

Schneeberger

Stamme til mineralsmeltemaskine

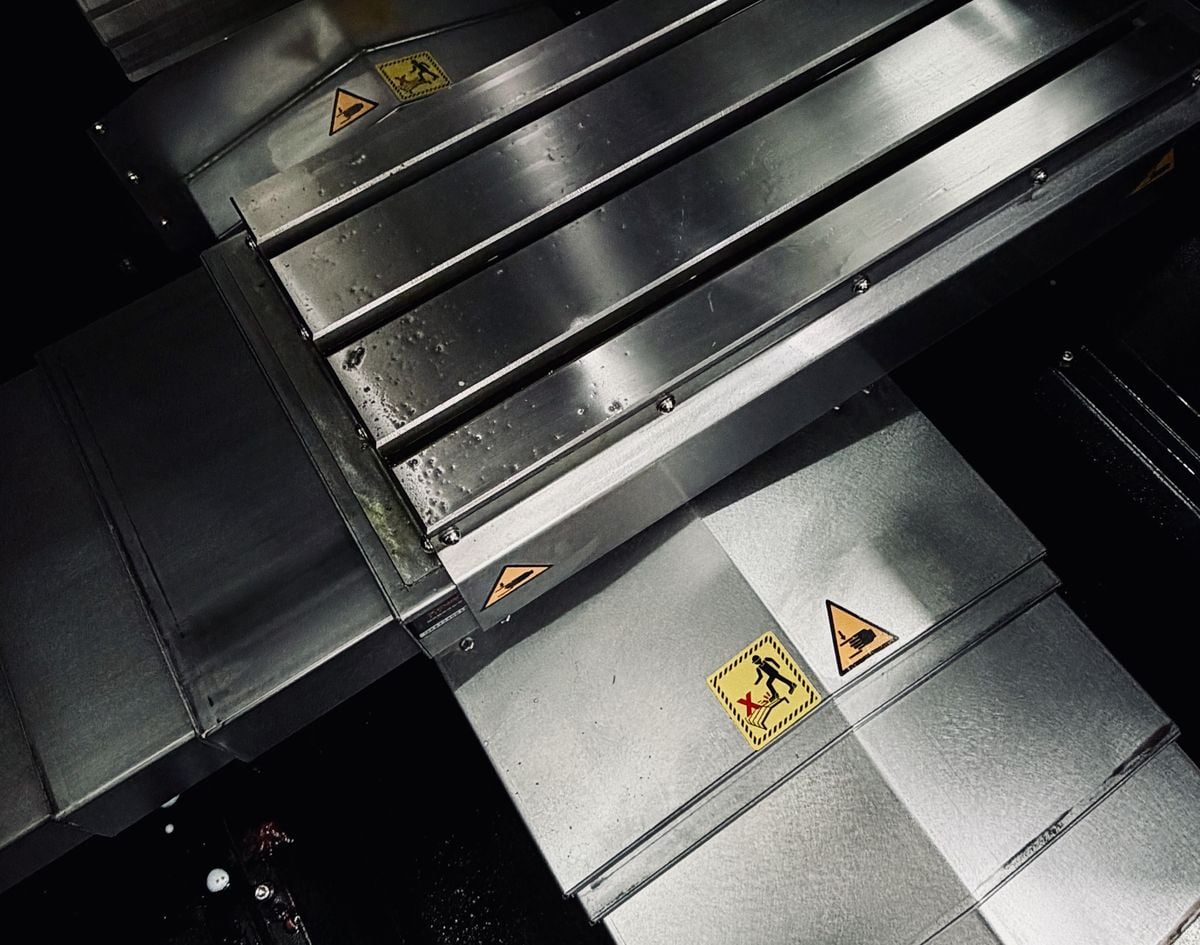

THK lineære føringer

Højpræcisions kugleskrue og lineære føringer

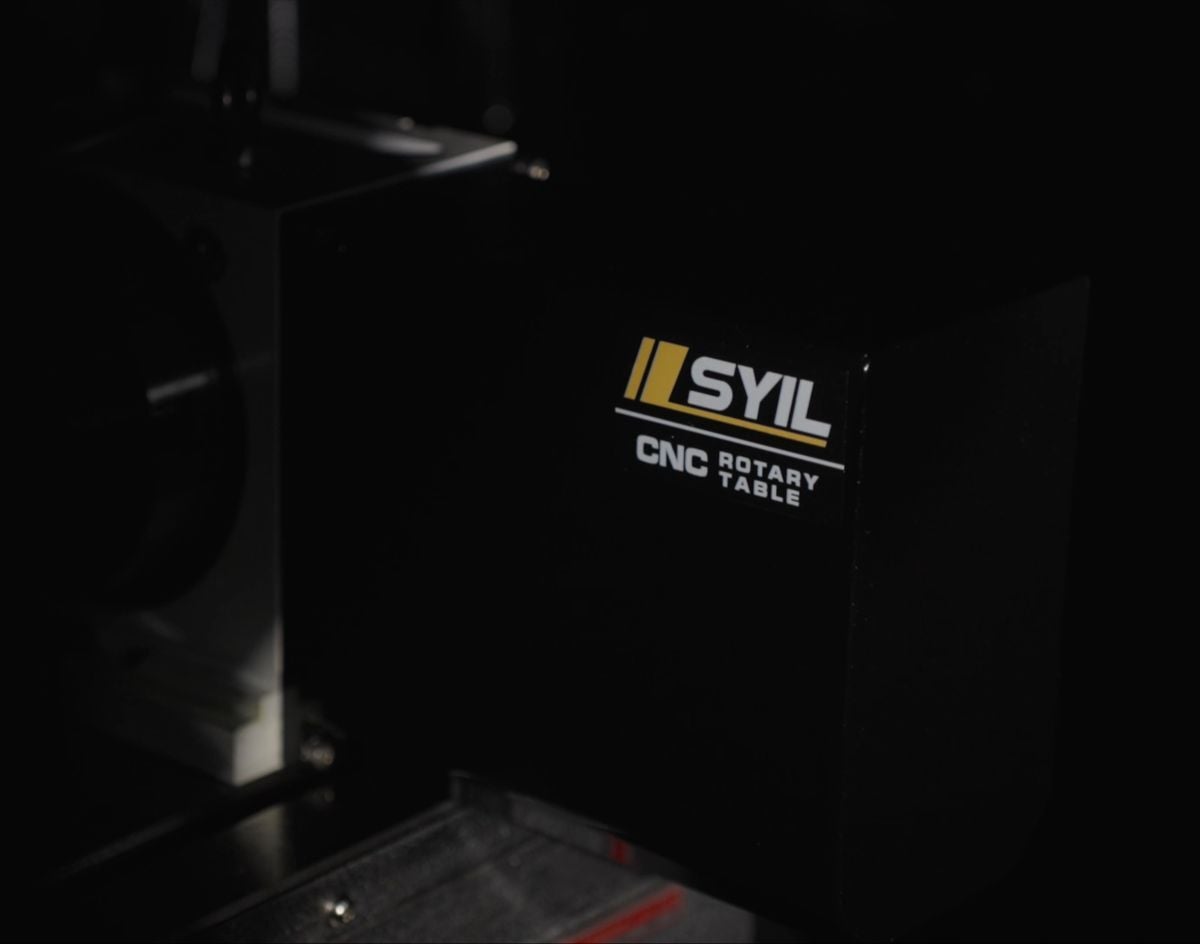

Fjerde akse

Valgfri fjerde akse tilgængelig

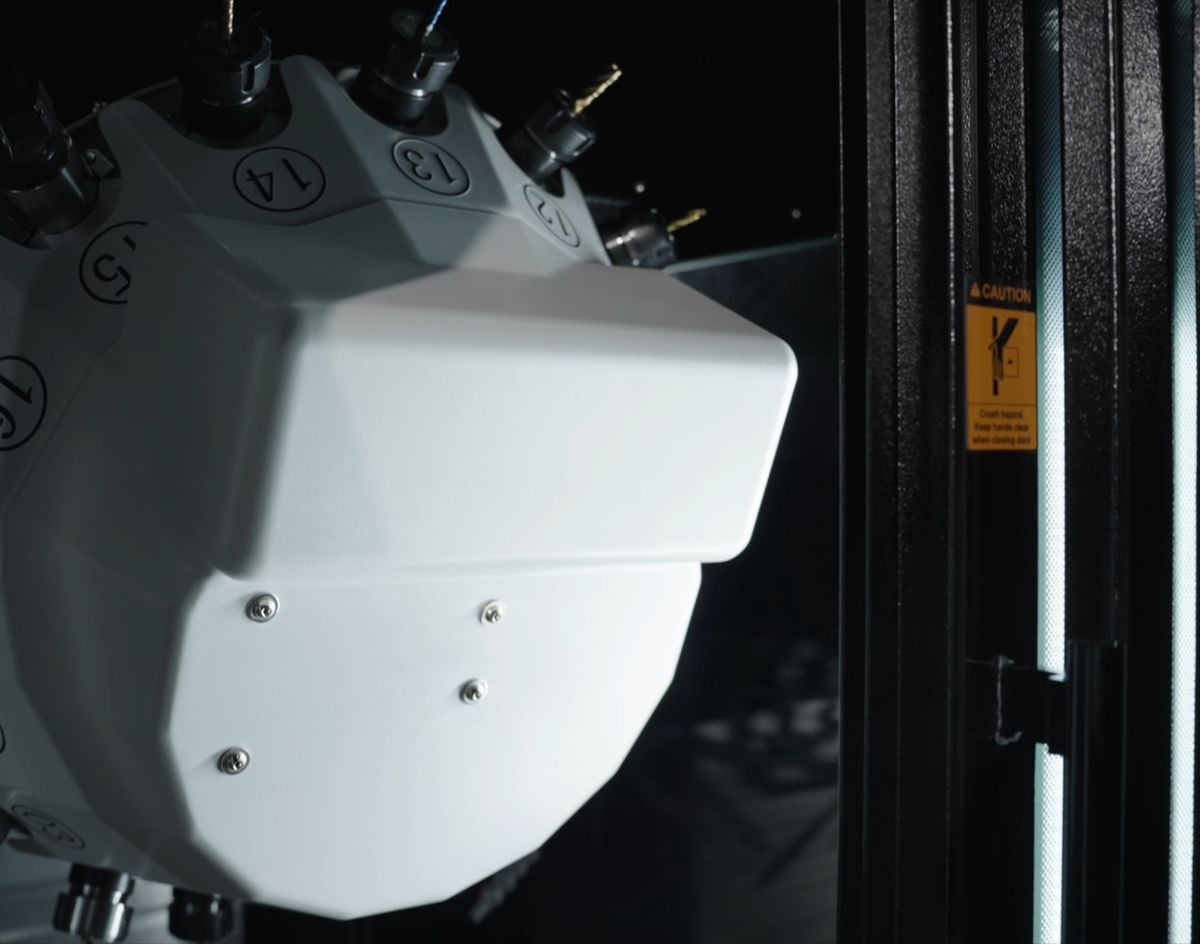

Højhastigheds servoværktøjsveksler

16 BT30-enheder

SYIL X5 Options

Discover the versatile SYIL X5 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

4th Axis NC Rotary Table

125mm.

Tail Stock

for 125mm NC Rotary Table.

Filtermist

Extraction Unit S200.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240

Ønsker du mere produktinformation og en prisliste?
