SYIL X7 lille CNC-maskine

Lille størrelse, store fordele

400x300x380 mm aksevandring
12-enheder højhastigheds servoværktøjsveksler (ATC)
12.000 o/min BT30 spindel
SCHNEEBERGER mineralstøbejern

Table

Bordstørrelse:

700×300 mm

T-Slots (antal x størrelse x afstand):

3×14×100 mm

Maksimal bordbelastning:

150 kg

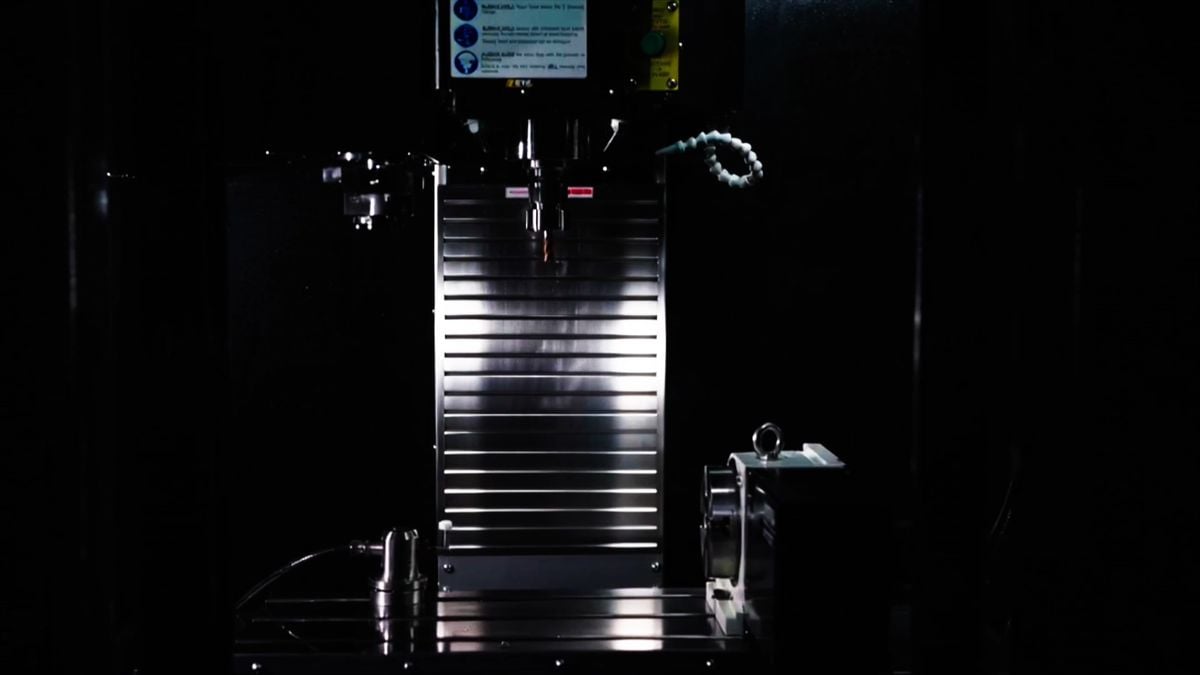

Rejser

X vandring:

400 mm

Y vandring:

300 mm

Z vandring:

380 mm

Afstand mellem spindelende og bordplade:

150-530 mm

Afstand mellem spindel og søjleoverflade:

358 mm

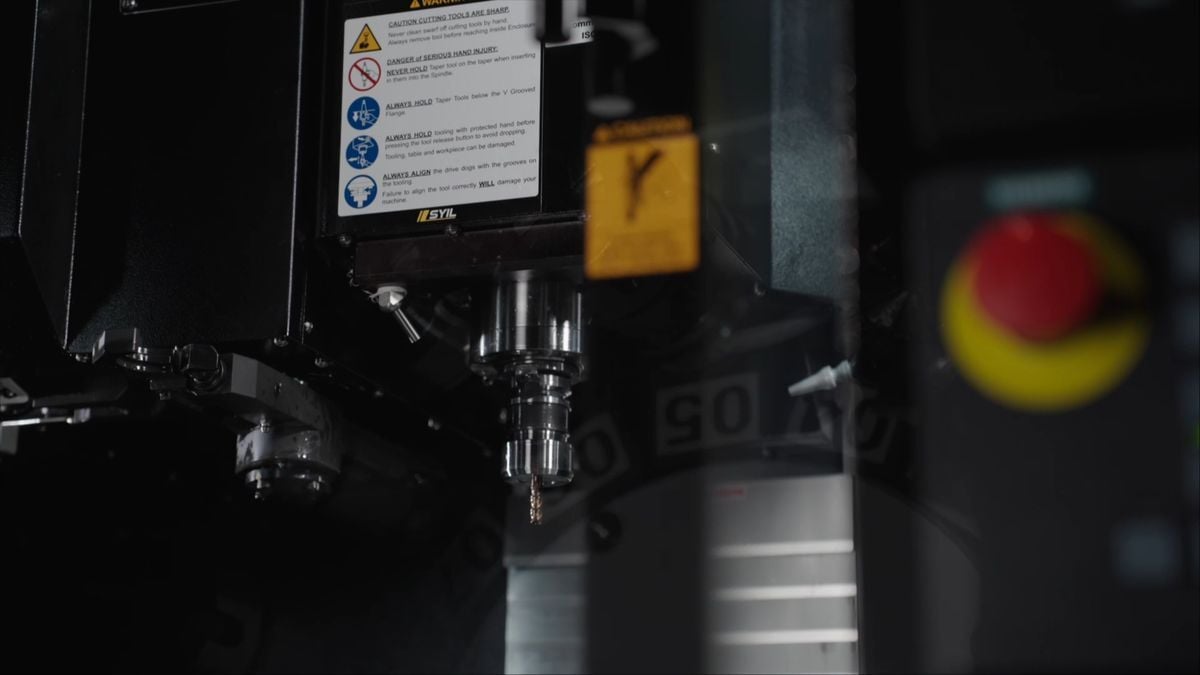

Spindle

Spindelkonus:

BT30/HSKE40

Spindelhastigheder:

12.000rpm/30.000rpm

Mekanisme for transmission:

Bælte

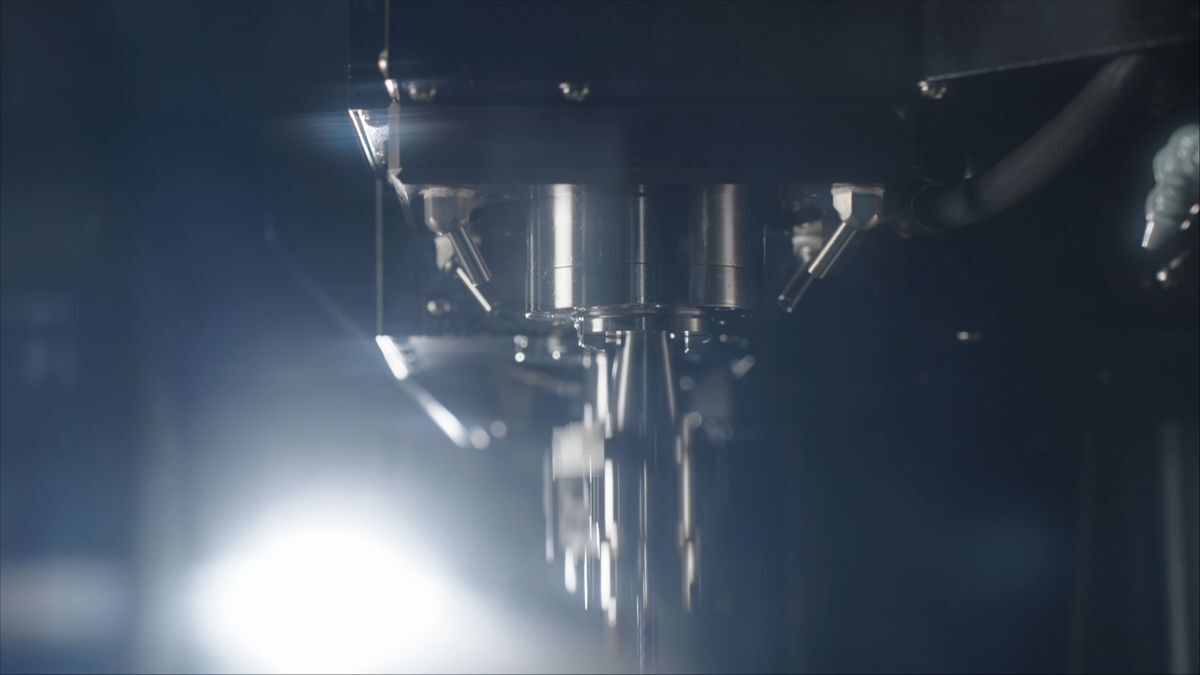

Hastigheder

Skærehastighed:

10.000 mm/min

Ilgang:

30.000 mm/min

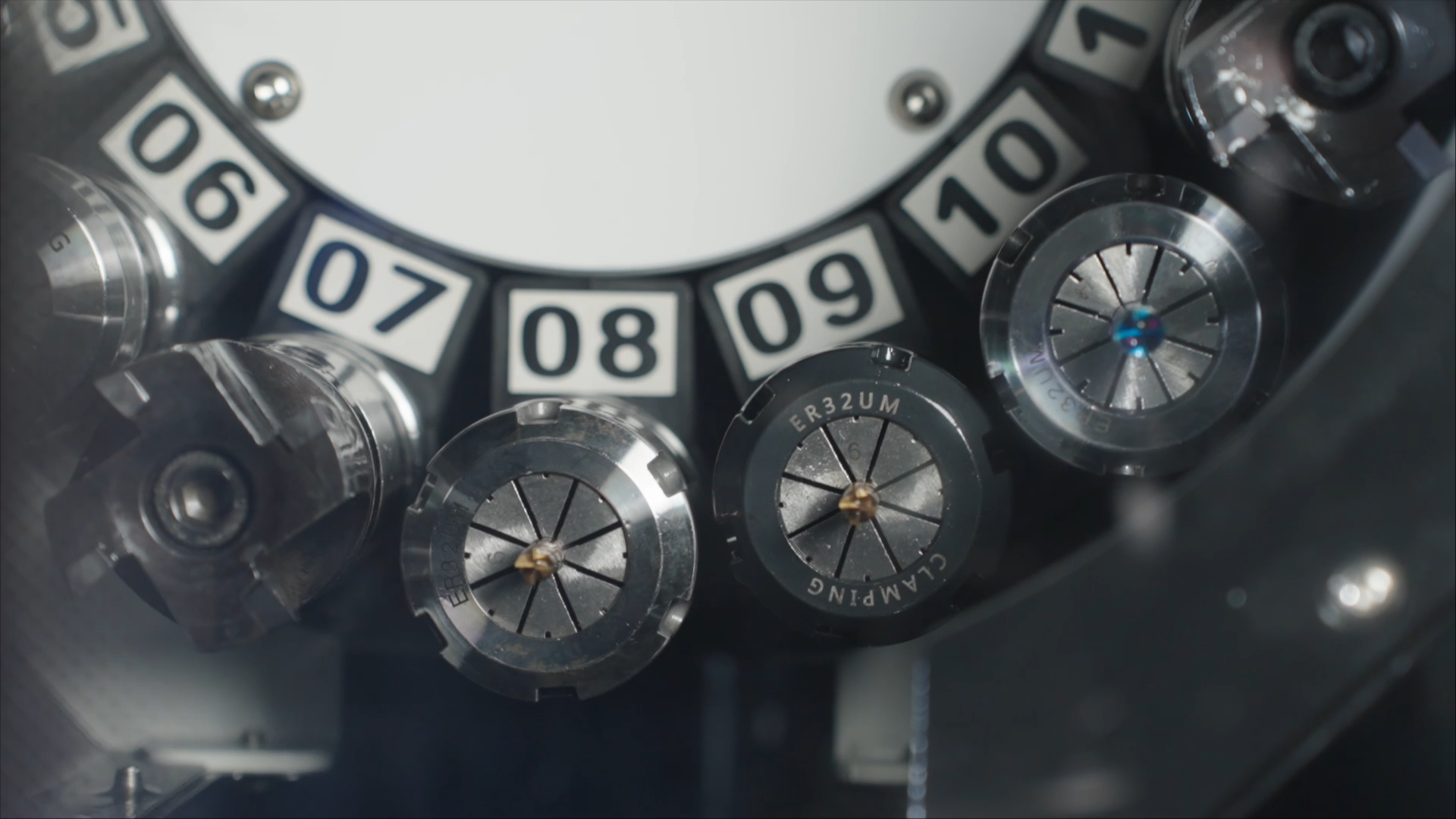

Automatisk værktøjsveksler

Værktøjstype:

Paraplytype/armtype (ekstraudstyr)

Værktøjspositoner:

12 stk/16 stk (valgfrit)

Maksimal værktøjsdiameter:

63 mm

Maksimal værktøjslængde:

200 mm

Maksimal værktøjsvægt:

3 kg

Værktøj til værktøj:

1,5 s

Kraft Siemens 828

Spindelmotorens output (hastighed/max):

7,5/11 kW

Drivmotorer (X, Y, Z):

1,1/2,2/2,2 kW

Strømkilde:

AC380V/3-faset

Effekt:

14 kVA

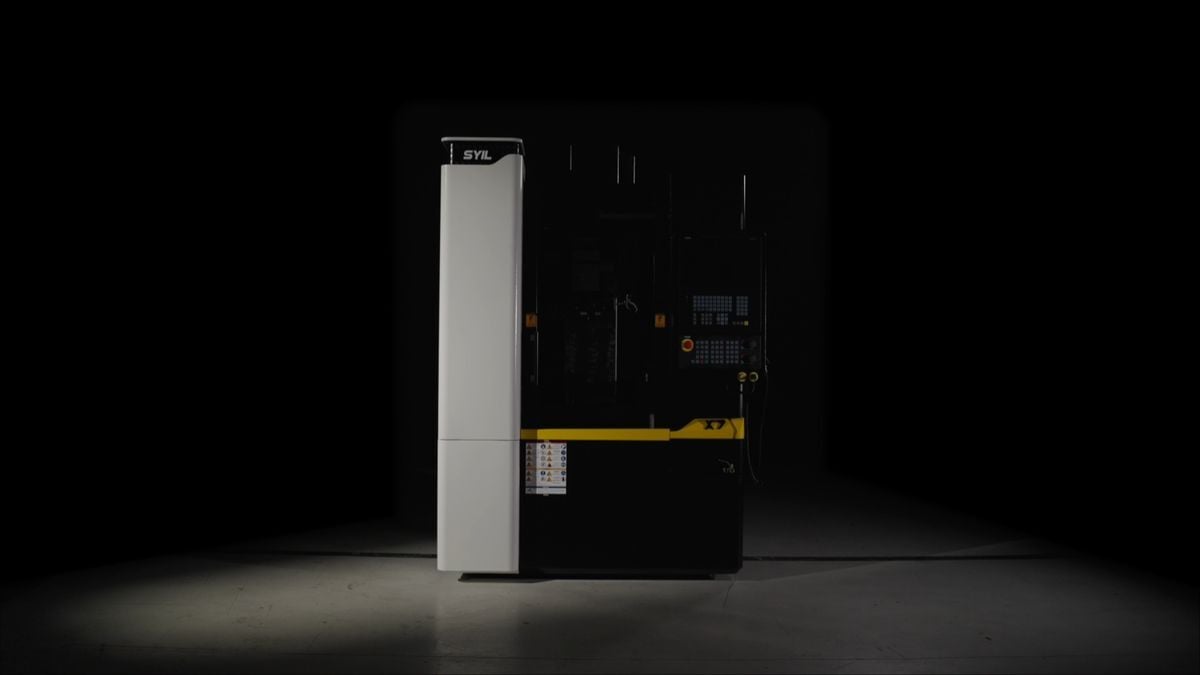

Maskinens størrelse og vægt

Gulvstørrelse (LxBxH):

150x180x225cm

Nettovægt:

2000 kg

Bruttovægt:

2200 kg

Emballagestørrelse (LxBxH):

200x170x226cm

SYIL X7-pakkespecifikationer

Øg din produktivitet med den lille X7 CNC-fræsemaskine.

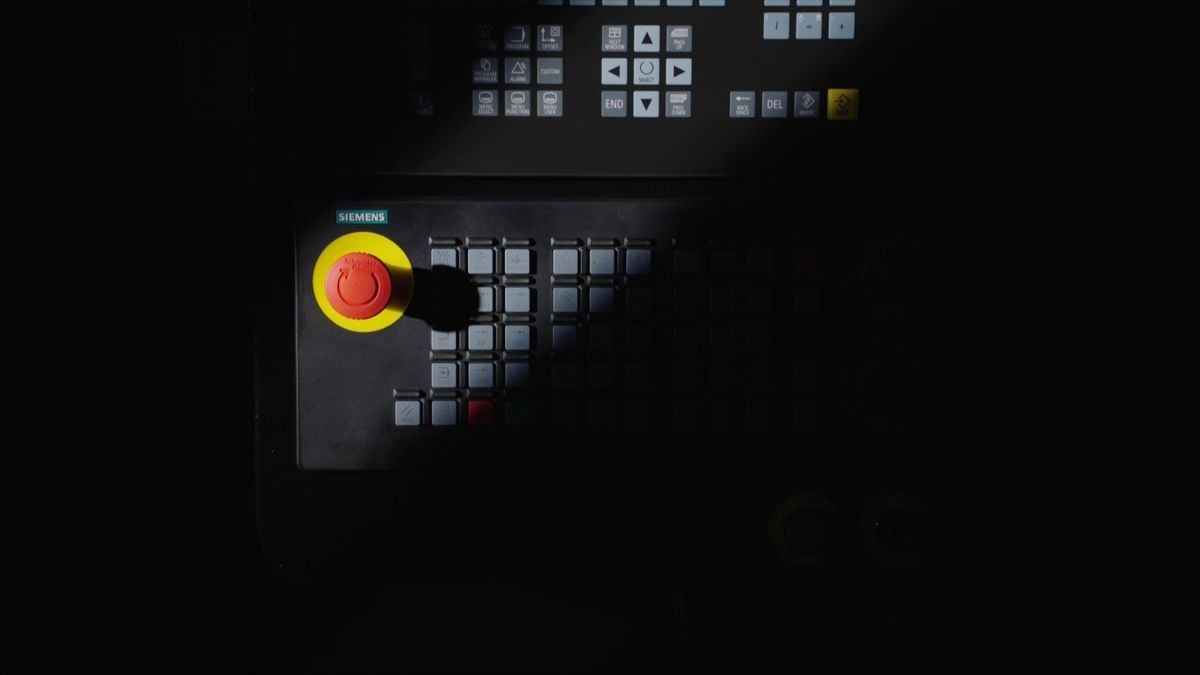

SYIL x Siemens

SYIL X7 er som standard udstyret med Siemens SINUMERIK 828D styresystemet Med sine unikke CNC-funktioner sætter SINUMERIK 828D-styringen produktivitetsstandarder inden for fræsning med SYIL-maskiner. Med de nye SINAMICS-drev og SIMOTICS-bevægelsesstyringsmotorer er SINUMERIK 828D nu endnu mere produktiv. Den robuste hardwarearkitektur og intelligente styrealgoritmer kombineret med højkvalitets driv- og motorteknologi sikrer maksimal dynamik og præcision under bearbejdningen.

SYIL X7

Drevet af de bedste indbyggede komponenter

Bedste CNC-fræsemaskine i sin klasse

Den lille SYIL X7 CNC-maskine optager minimal plads og tilbyder hidtil uset hastighed.

Giver fuld CNC-kapacitet i et kompakt rum, hvilket sikrer høj bearbejdningskvalitet. Derudover kommer denne effektive og kompetente CNC-fræsemaskine til en overkommelig pris. På grund af sin fremragende konkurrenceevne og høje overkommelige pris er den det perfekte match til alle CNC-skæringsbehov til lave enhedsomkostninger.

Schneeberger

Stamme til mineralsmeltemaskine

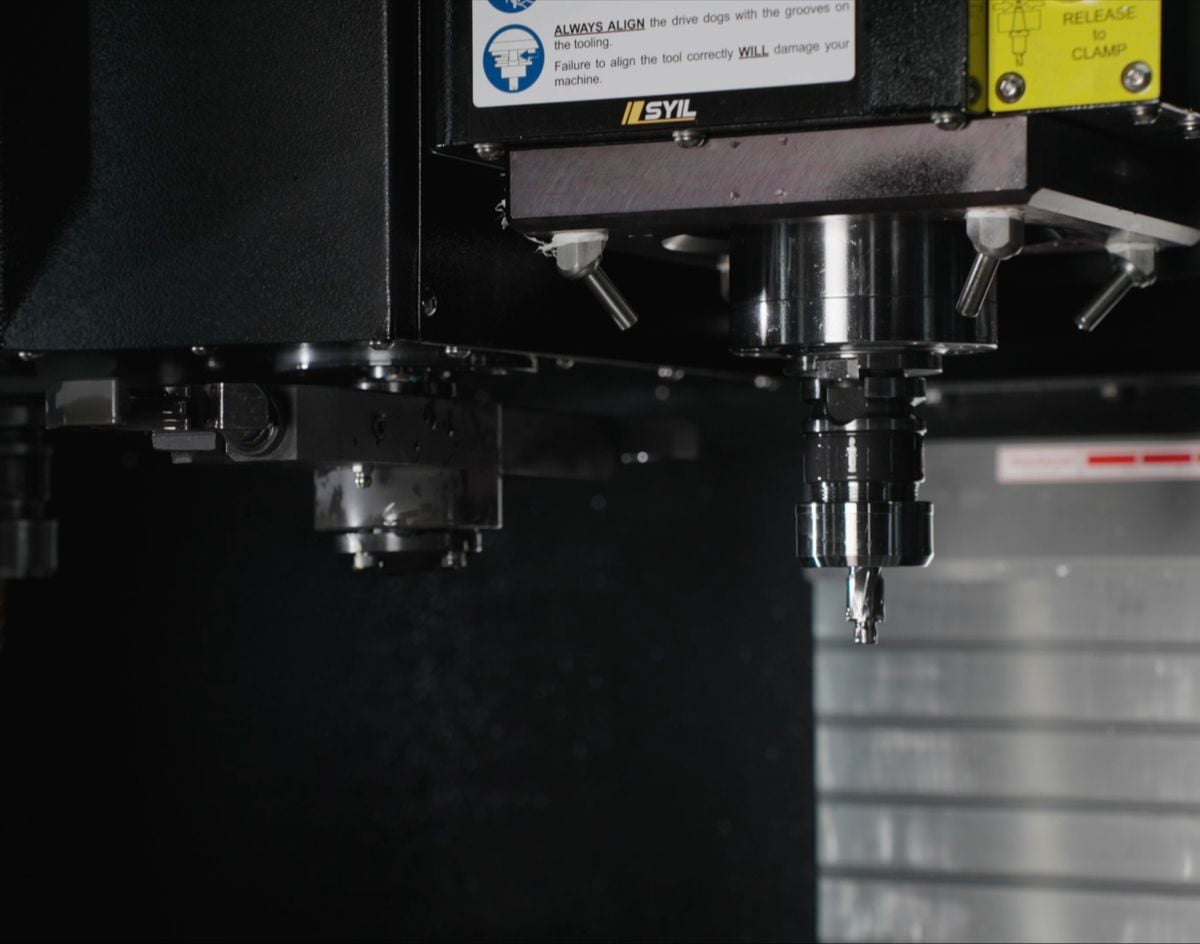

THK lineære føringer

Højpræcisions kugleskrue og THK lineære føringer

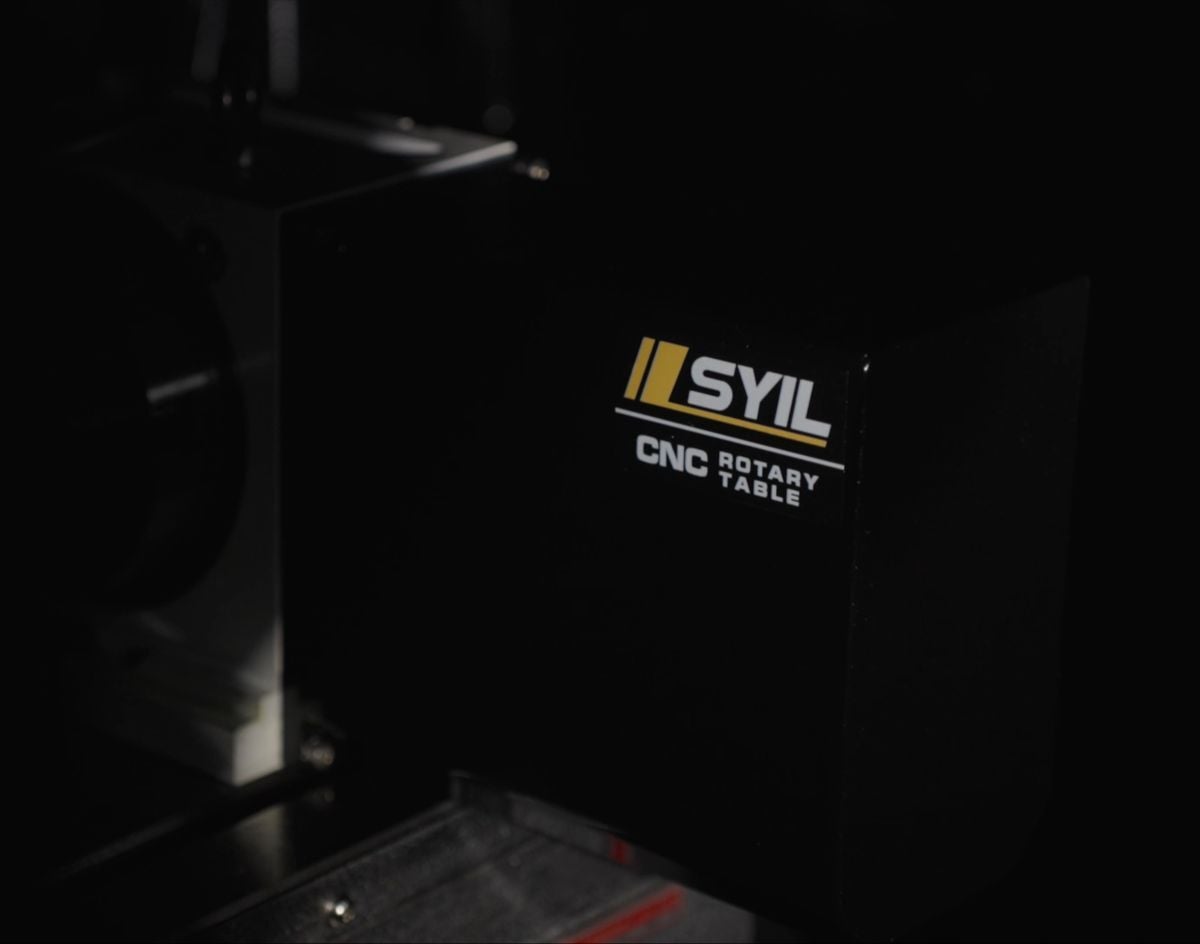

Fjerde akse

Valgfri fjerde akse tilgængelig

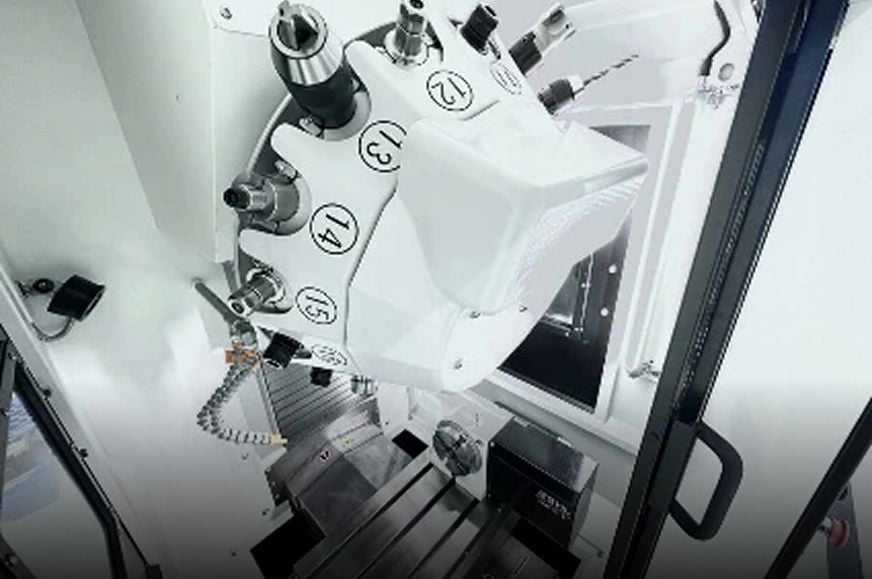

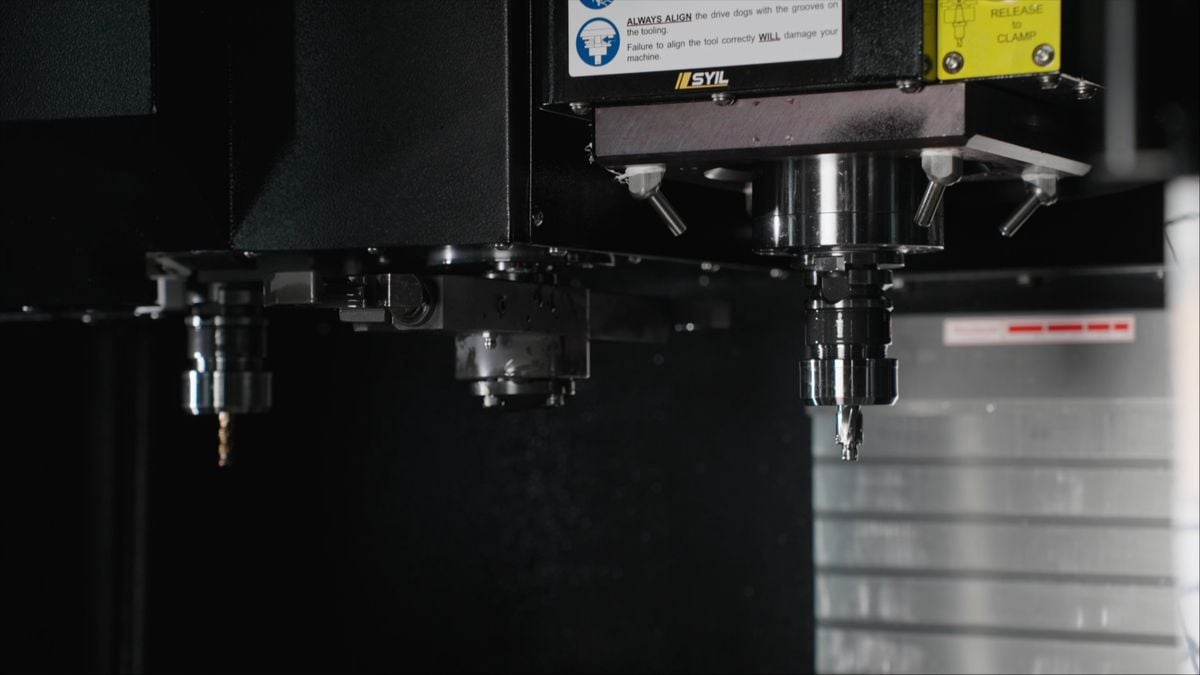

Højhastigheds servoværktøjsveksler

16 BT30-enheder

SYIL X7 Options

Discover the versatile SYIL X7 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

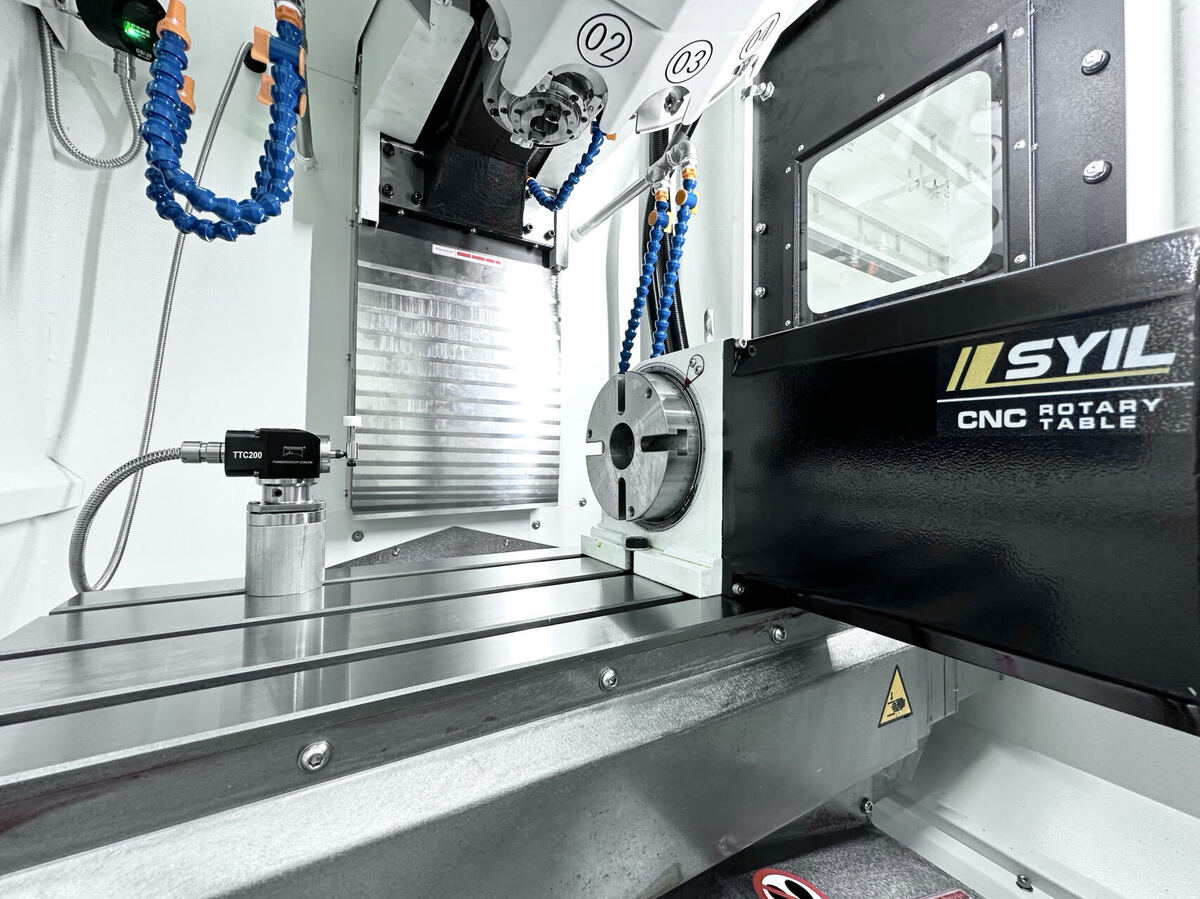

4th Axis NC Rotary Table

125mm.

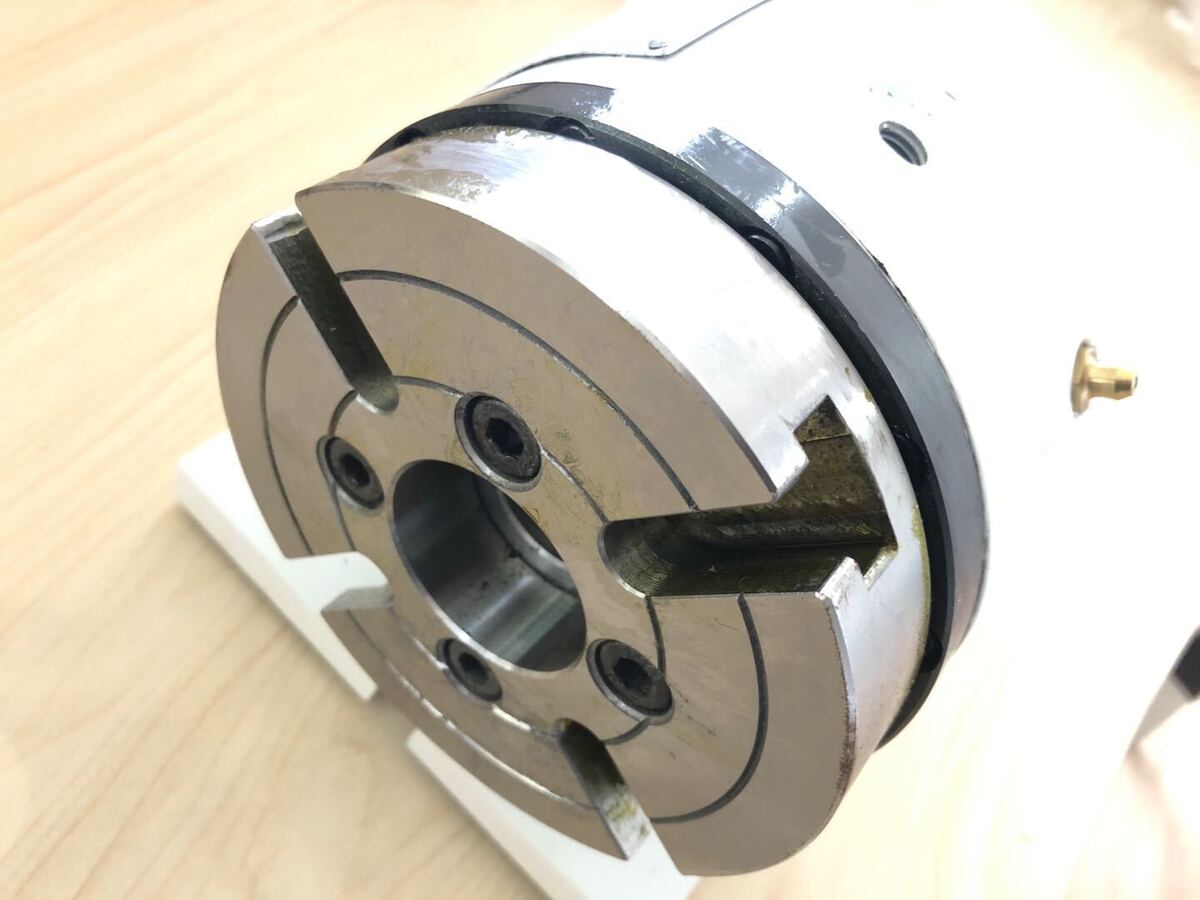

Tail Stock

for 125mm NC Rotary Table.

Probe System

Wireless type.

Tool Setter

Cable type TTC200.

Filtermist

S800.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240

Ønsker du mere produktinformation og en prisliste?
