THK
Højpræcisions kugleskruer og lineære føringer
Størrelser
Patron størrelse
200 mm
Max. svingdiameter over sengen
ø510 mm
Max. svingdiameter over vognen
ø260 mm
Max. emne længde
300 mm
Max. emne diameter
ø380 mm
Spindel
Maksimal hastighed
4000 o/min
Spindelnæse
A2-6
Diameter på spindelboring
ø66 mm
Gennemboring
ø52 mm
Spindeleffekt
11/15 kW
Værktøjsholder
Type
Revolver
Værktøj
8/12 (option)
Størrelse på værktøjsskaft
25x25/20x20 mm
Diameter på værktøjsskaft
ø40/ø32 mm
Bvægelser
X Ilgang
30 m/min
Z Ilgang
30 m/min
X vandring
200 mm
Z vandring
360 mm
Dimensioner og vægt
Dimensioner (LxBxH)
1775x1600x1690 mm
Nettovægt
3050 kg

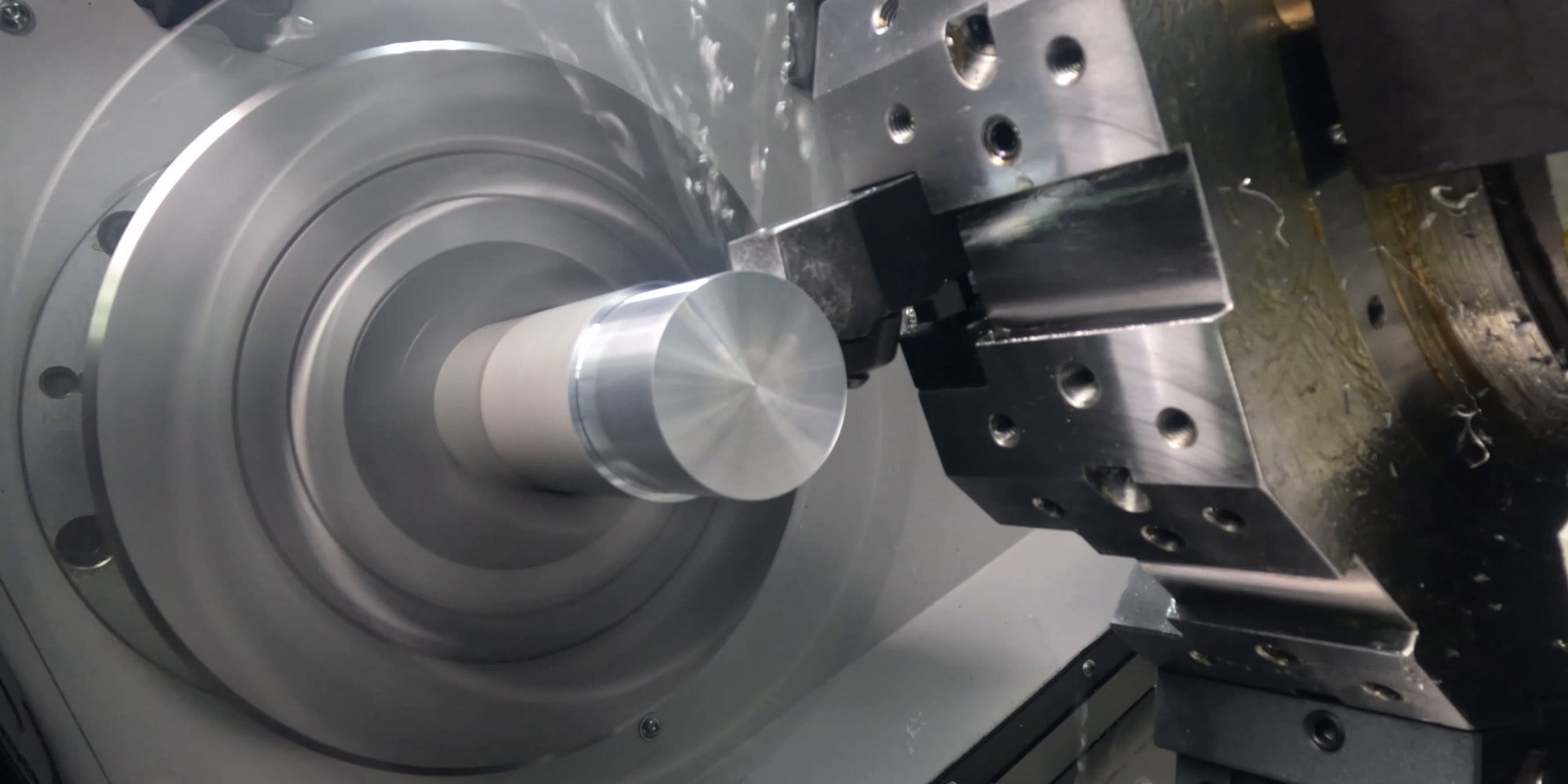

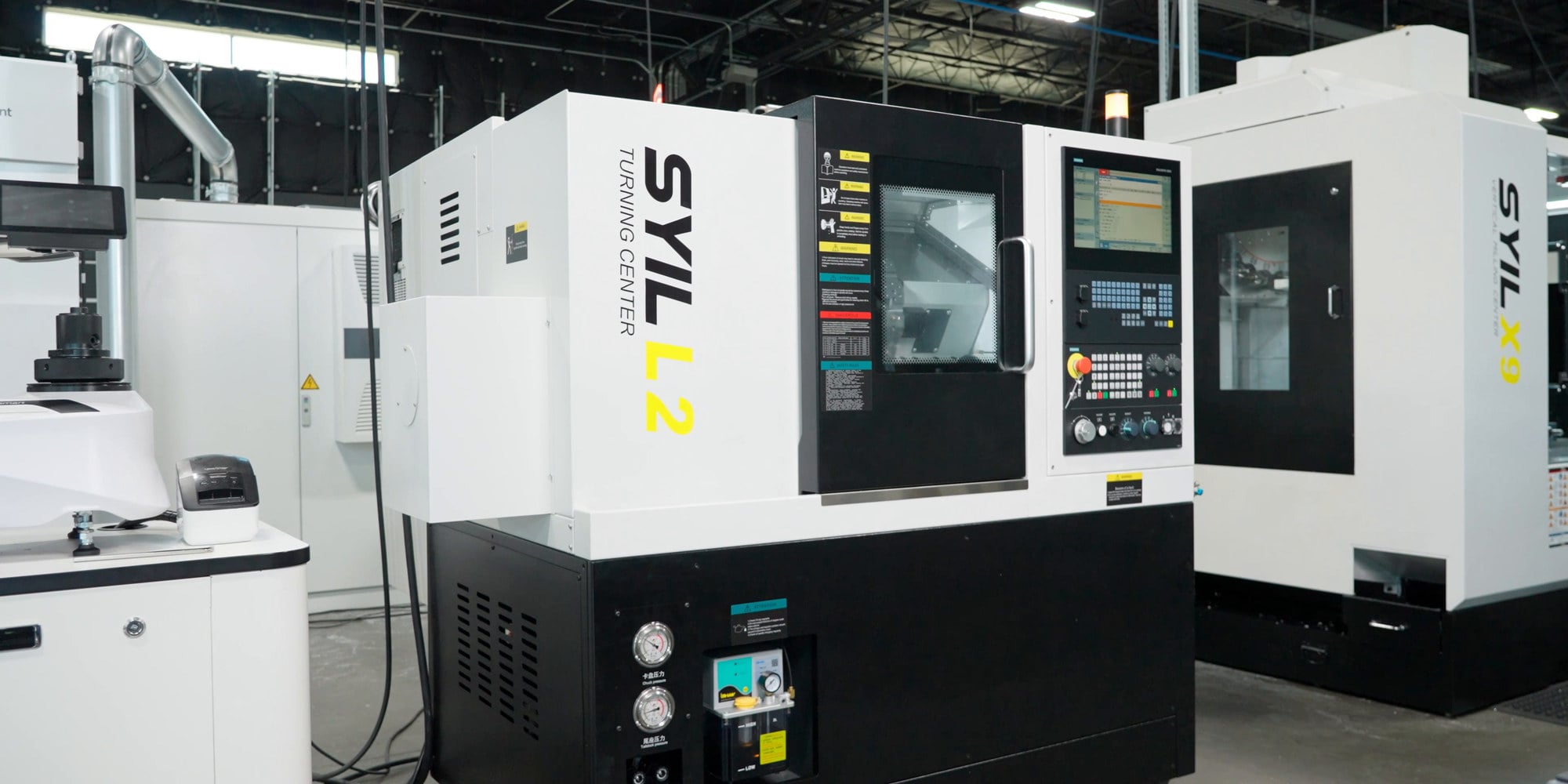

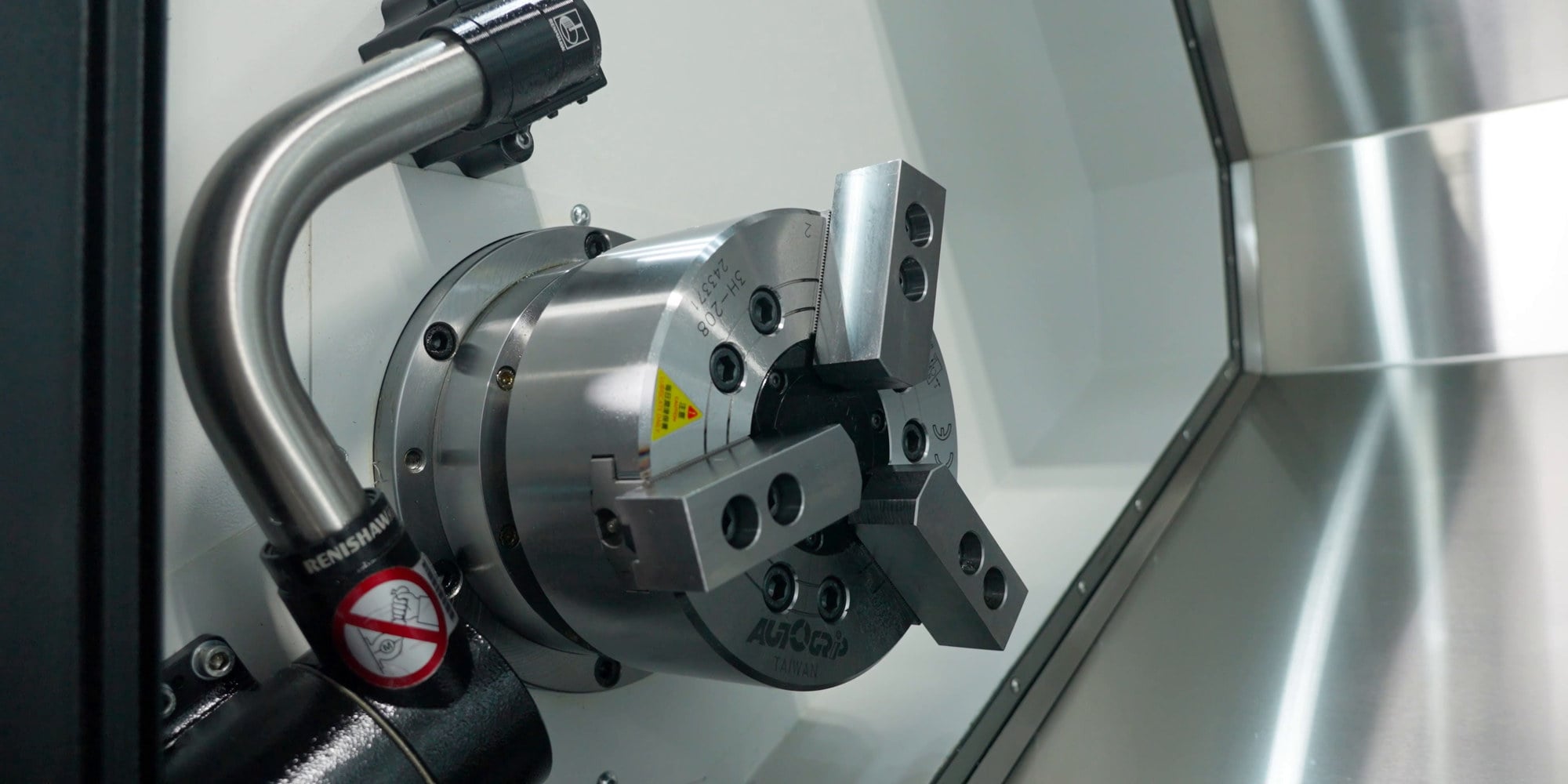

SYIL L2 Kernefunktioner
Med SYIL drejecentre kan du forvente overlegen nøjagtighed og gentagelsesnøjagtighed. Den avancerede CNC-teknologi sikrer, at hvert snit er præcist, hvilket resulterer i ensartede dele af høj kvalitet. Uanset om du prototyper eller producerer små metaldele i store mængder, leverer SYIL drejebænke exceptionelle resultater hver gang.

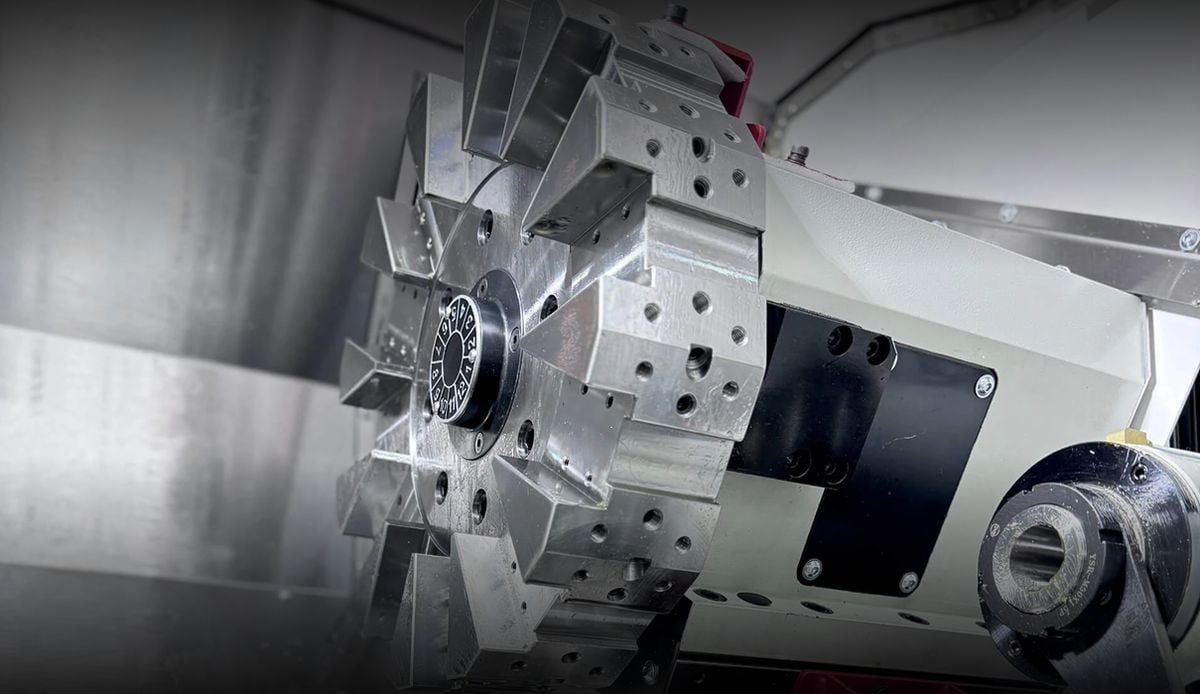

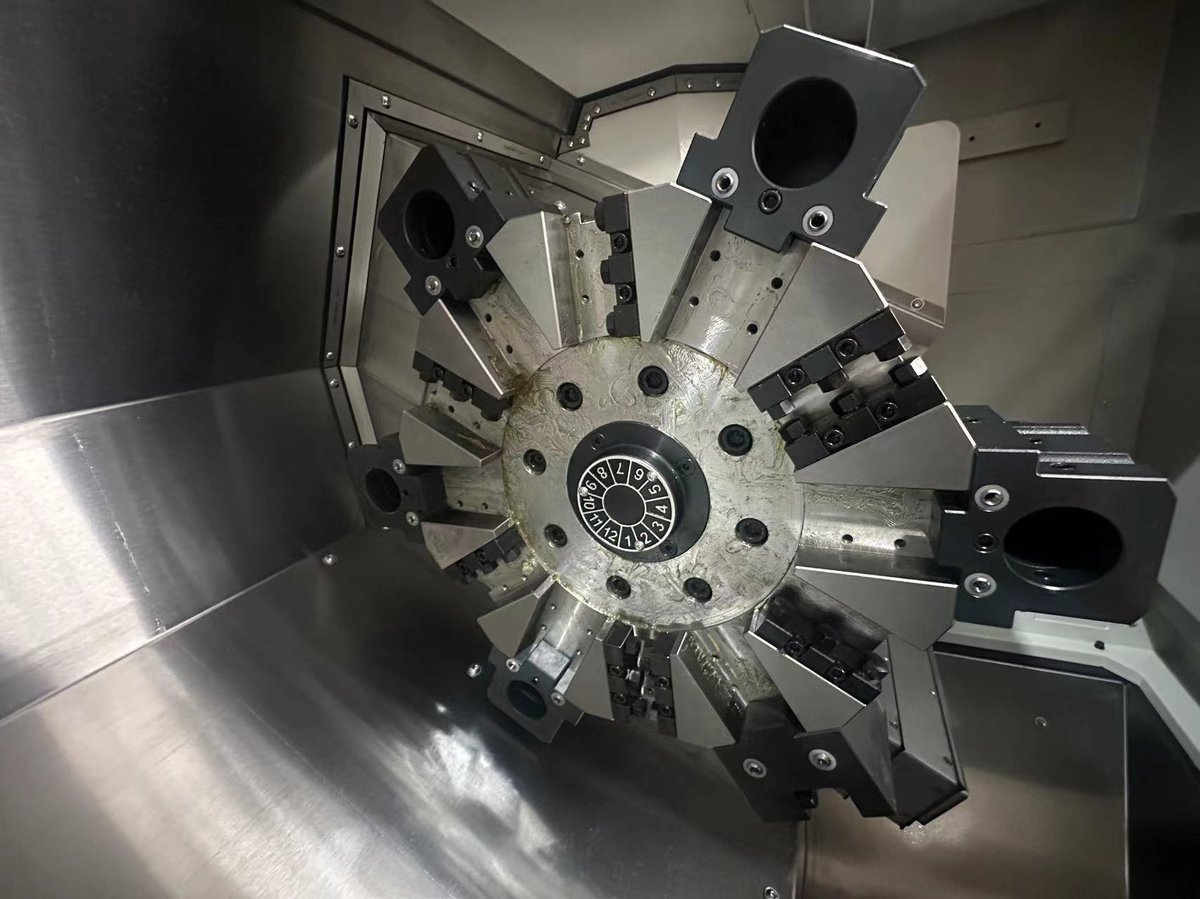

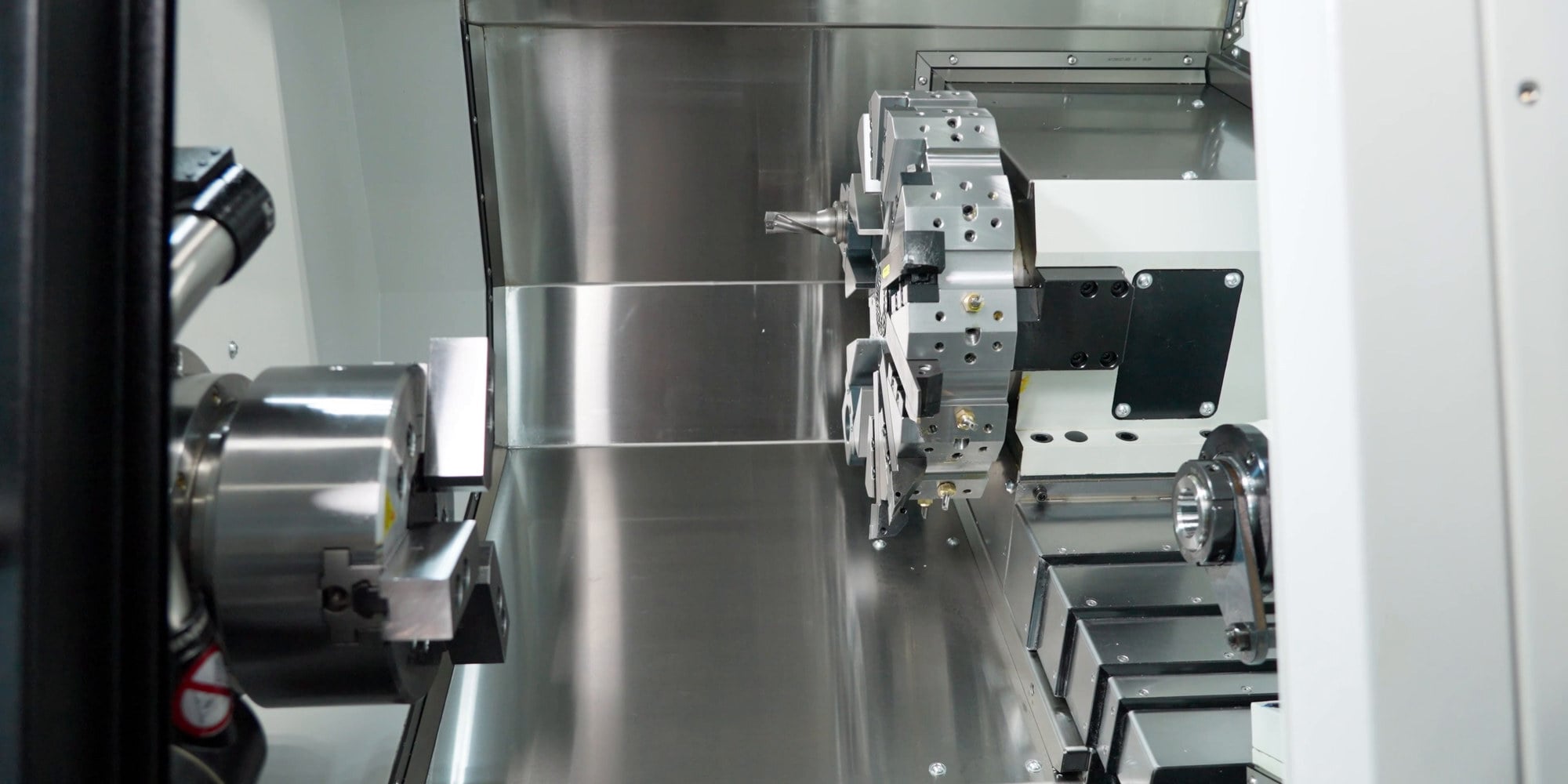

8/12-positions værktøjsrevolversystem
Et holdbart værktøjsrevolverhoved kan modstå et kølemiddeltryk på 70 kg
.png)

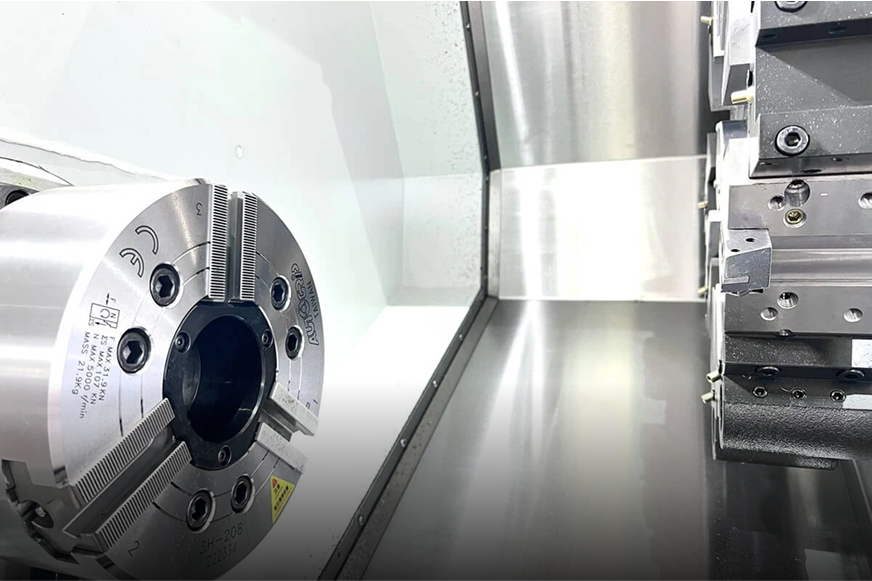

Højhastigheds-servospindelenhed
Maksimal spindelhastighed på 4000 o/min
Tilvalg til SYIL L2

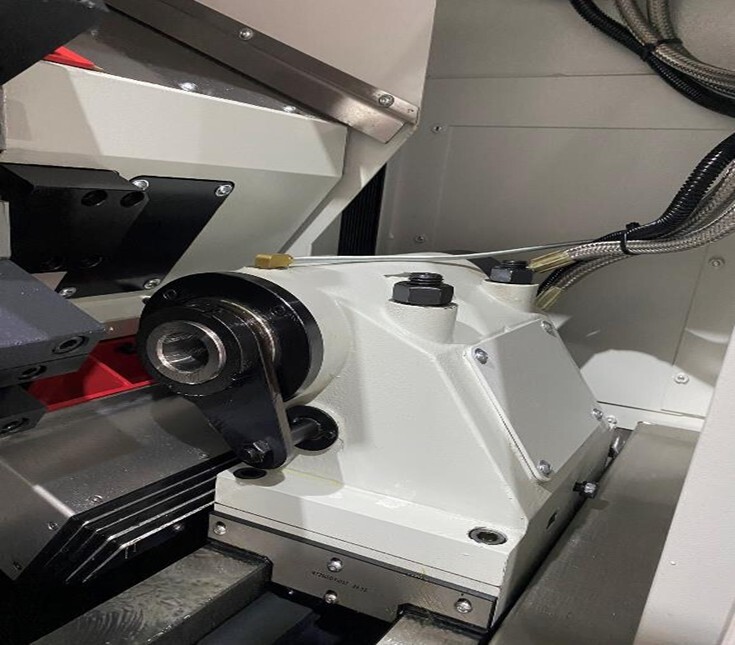

Inklusive tilpasset skærm til pinoldokkens bevægelse.
Inklusive spånvogn.

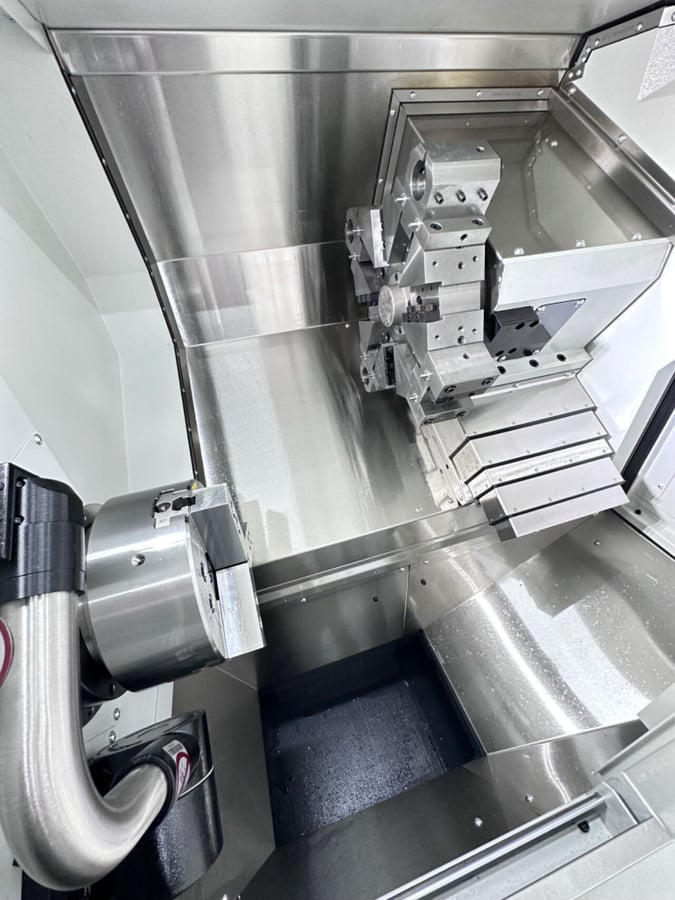

Renishaw.
Til L2.
Bloktype 25x25 mm.
.jpg?width=1200&height=900&name=option%205%20Tools%20Turret%20(L2).jpg)
Tekniske specifikationer
L2
L3
L4
Bearbejdningskapacitet
Patronstørrelse
200 mm
200 mm
250 mm
Maks. svingdiameter over bænk
ø510 mm
ø550 mm
ø630 mm
Maks. svingdiameter over slæde
ø260mm
ø290mm (med Y-akse: 200mm)
ø330 mm
Maks. emnelængde
300mm
500mm (med Y-akse: 530mm, med modspindel: 450mm)
800 mm (1100 mm/ 1500mm)
Maks. emnediameter
ø380mm
ø380mm
ø520mm
Spindel
Maks. hastighed
4000rpm
4000rpm
3500 rpm
Spindelnæse
A2-6
A2-6
A2-8
Spindelboring
ø66mm
ø63mm
ø91mm
Spindelgennemgang
ø52mm
ø52mm
ø75mm
Spindeleffekt
11/15kW
11/15kW
15/18,5 kW
Min. C-akse-indeksering
--
0.001°
--
Modspindel
Patronstørrelse
--
150 mm
--
Nominel / maks. hastighed
--
1750/6000rpm
--
Spindelnæse
--
A2-5
--
Spindelboring
--
ø56mm
--
Spindelgennemgang
--
ø45mm
--
Spindeleffekt
--
11kW
--
Vandring
--
530 mm
--
Ilgang
--
30m/min
--
Værktøjsholder
Type
Servorevolver
Revolver med drevne værktøjer
Servorevolver
Værktøjer
8/12
12
12
Værktøjsskaftstørrelse
25x25/20x20mm
25x25mm
25x25mm
Værktøjsskaftdiameter
ø40/ø32mm
ø40mm
ø40mm
Min. værktøj til værktøj
--
0.2 sekunder
0.2s
Maks. værktøj til værktøj
--
0.5s
0.5s
Maks. hastighed, drevne værktøjer
--
5000rpm
5000rpm
Model, drevne værktøjer
--
BMT55
BMT55
Vandring
X-ilgang
30m/min
30m/min
30m/min
Z-ilgang
30m/min
30m/min
30m/min
Y-ilgang
--
15m/min
--
X-vandring
200mm
190+10mm
260+10 mm
Z-vandring
360mm
550mm (med Y-akse: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Pinoldok
Vandring fra pinoldok til patron
--
465mm (med Y-akse: 500mm)
--
Ilgang, pinoldok
--
30m/min
10m/min
Pinolkonus
--
MT4
MT5
Mål og vægt
Mål (LxBxH)
1775x1600x1690mm
2500x1720x1740mm (med Y-akse: 2680x1750x1850mm, med modspindel: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
