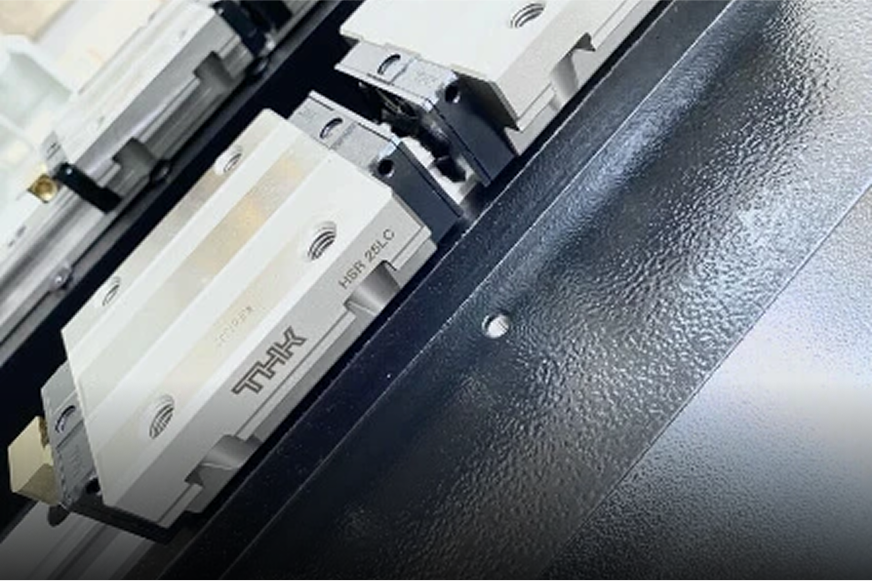

THK
Kugleskruer og lineære føringer med høj præcision
Behandlingskapacitet
Chuck størrelse
200 mm
Maksimal svingdiameter over sengen
ø550 mm
Maksimal svingdiameter over vognen
ø290 mm (med Y-akse: 200 mm)
Maksimal længde på arbejdsemnet
500 mm (med Y-akse: 530 mm, med modspindel: 450 mm)
Maksimal diameter på arbejdsemnet
ø380 mm
.png)
Spindel
Maksimal hastighed
4000 rpm
Spindelnæse
A2-6
Diameter på spindelboring
ø63 mm
Gennemgående spindelboringsdiameter
ø52 mm
Spindeleffekt
11/15kW
Minimum indeksering af C-aksen
0.001°
Modspindel
Chuck størrelse
150 mm
Hastighed / maksimal hastighed
1750/6000rpm
Spindelnæse
A2-5
Diameter på spindelboring
ø56 mm
Gennemgående spindelboringsdiameter
ø45 mm
Spindelkraft
11kW
Rejseafstand
530 mm
Hurtig travers
30m/min
Værktøjsholder
Type
Revolver med drevne værktøjer
Værktøj
12
Minimum værktøj til værktøj
0,2s
Maksimalt værktøj til værktøj
0,5s
Maksimal størrelse på værktøjsskaftet
25x25 mm
Maksimal diameter på værktøjsskaftet
ø40 mm
Maksimal levende værktøjshastighed
5000rpm
Model, drevne værktøjer
BMT55
Rejser
X Hurtig travers
30 m/min
Z Hurtigt gennemløb
30m/min
Y Hurtig travers
15m/min
X vandringer
190+10 mm
Z-kørsel
550 mm (med Y-akse: 490+-50 mm)
Hale lager
Bevæger sig fra halestykke til klump
465 mm (med Y-akse: 500 mm)
Haleparti med hurtig gennemløb
30m/min
Konisk muffe
MT4
Dimensioner og vægt
Dimensioner (LxBxH)
2500×1720×1740 mm (med Y-akse: 2680×1750×1850 mm, med modspindel: 2680×1750×1850 mm)
Nettovægt
4000kg

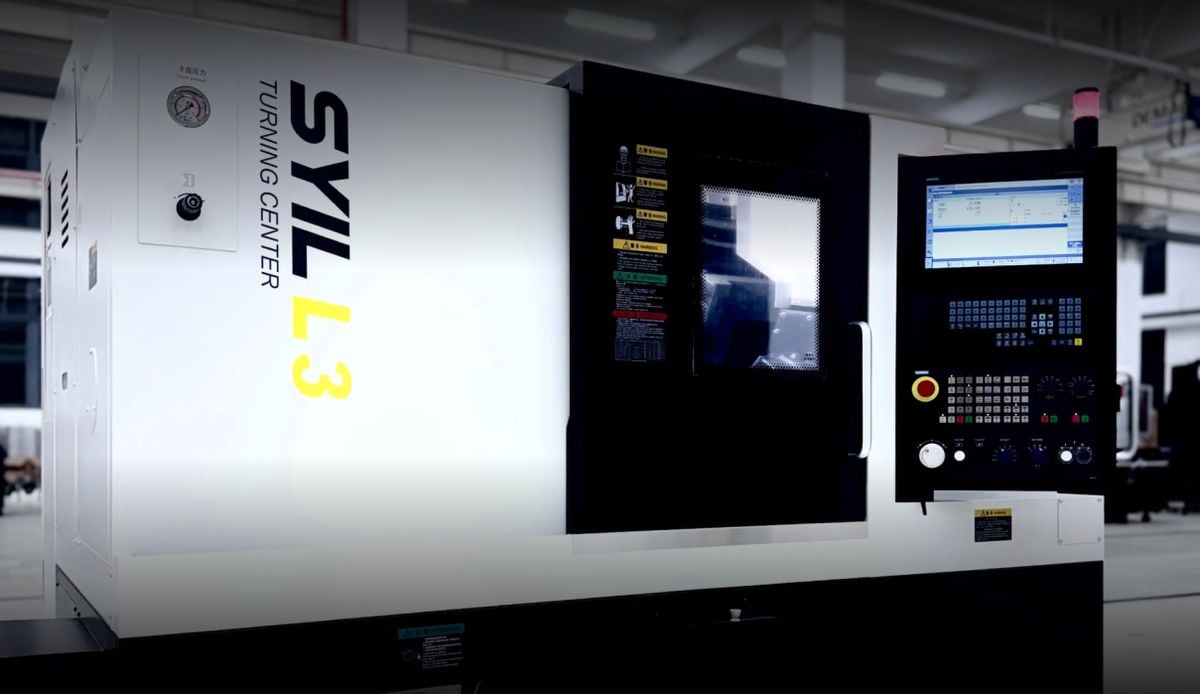

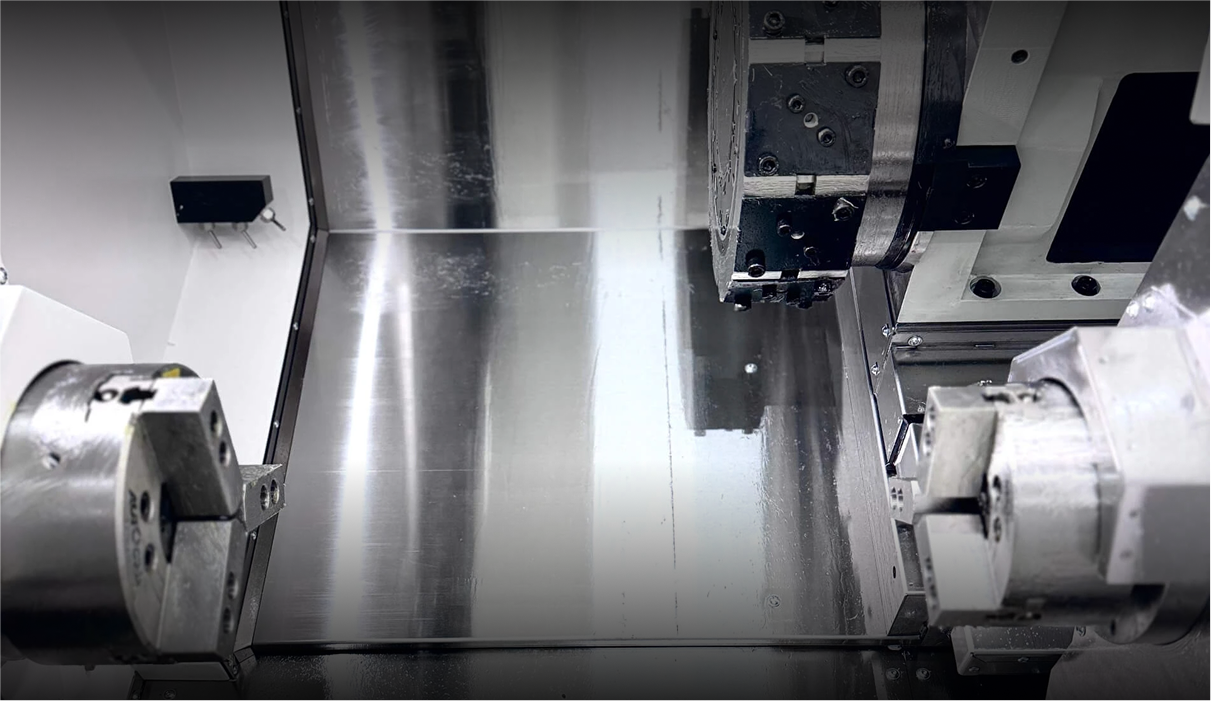

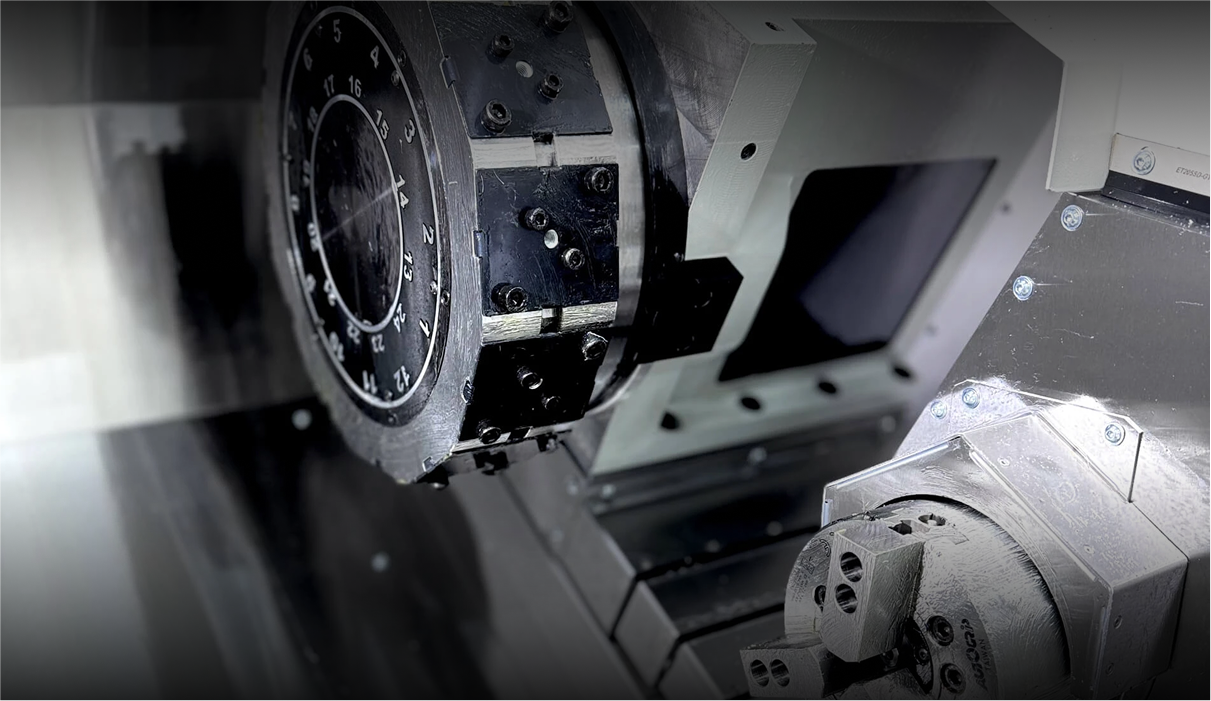

Drejebænk med høj produktivitet
SYIL L3 drejecenter med roterende værktøj til højtydende CNC-bearbejdning af små og mellemstore emner.
.png)

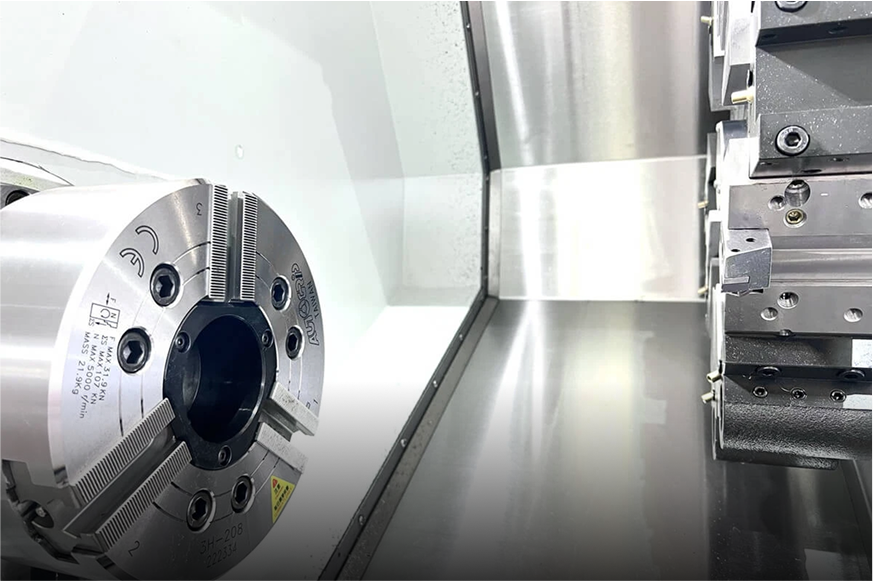

Servospindelenhed med høj hastighed
Maksimal spindelhastighed 4500 o/min
Tilvalg til SYIL L3

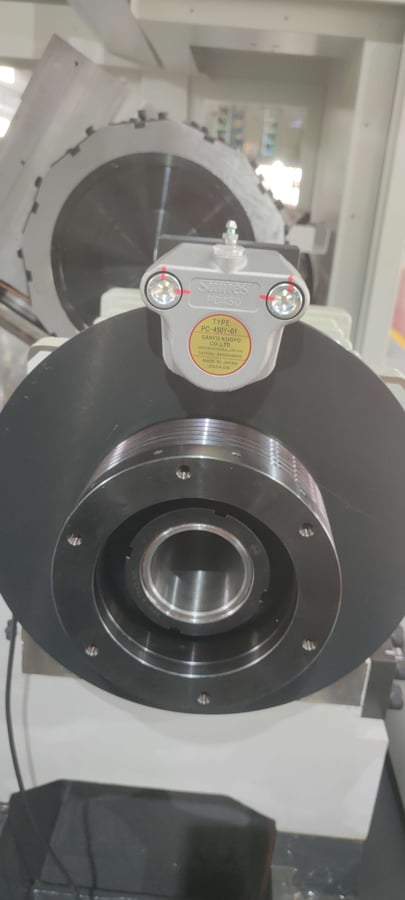

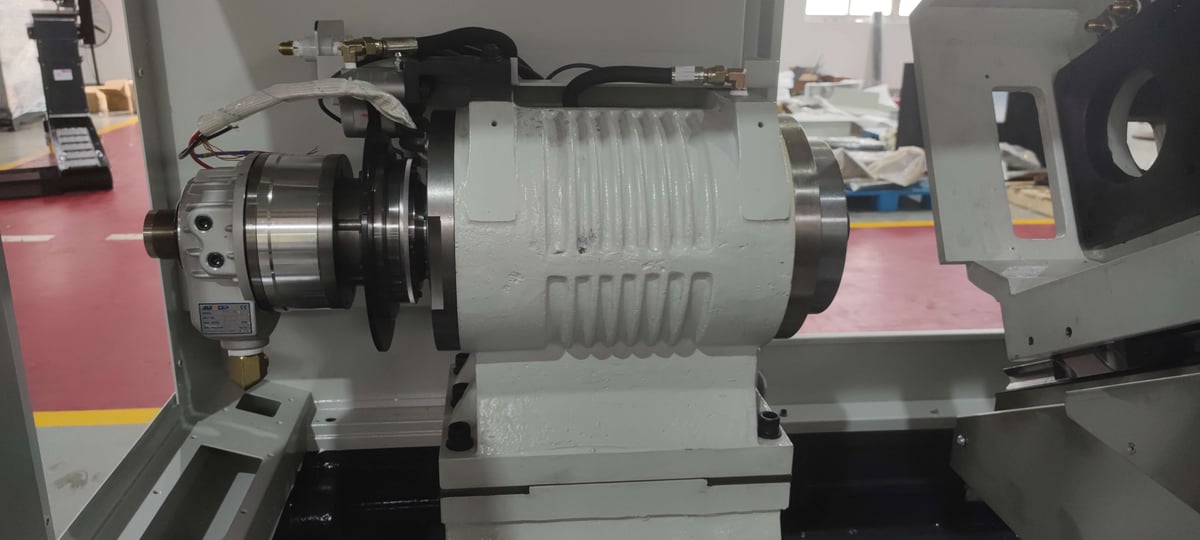

150 mm modspindelpatron, 6000 o/min.

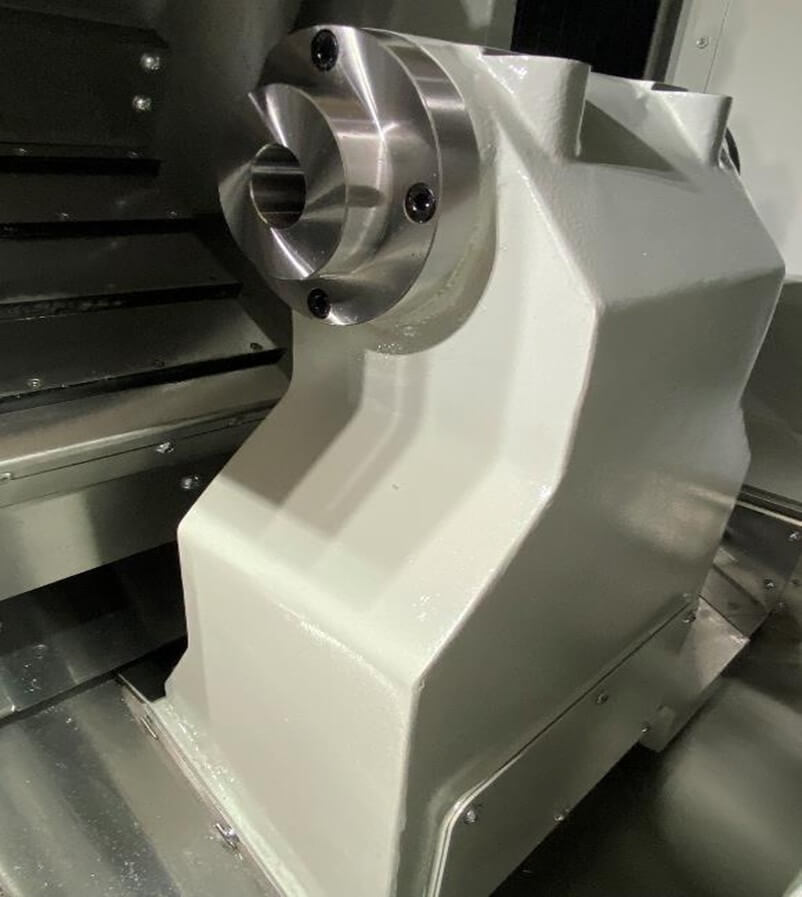

Inklusive tilpasset skærm til pinoldokkens bevægelse.

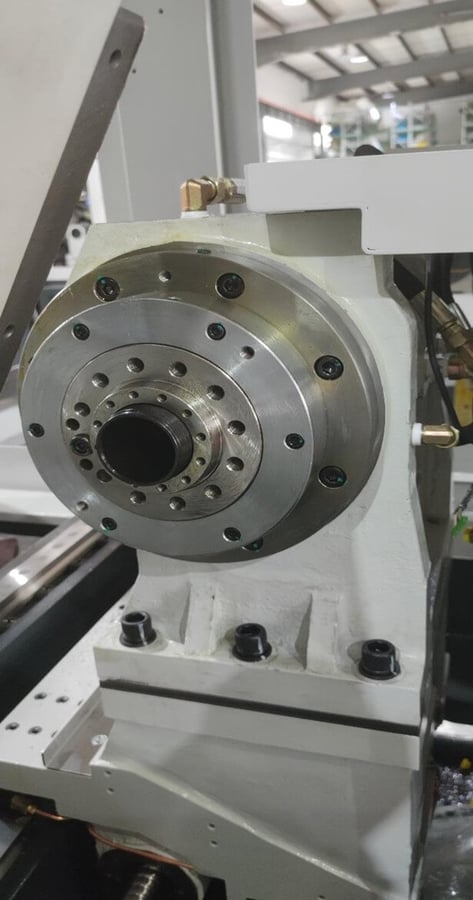

Programmerbar pinoldok inklusive tilpasset skærm.

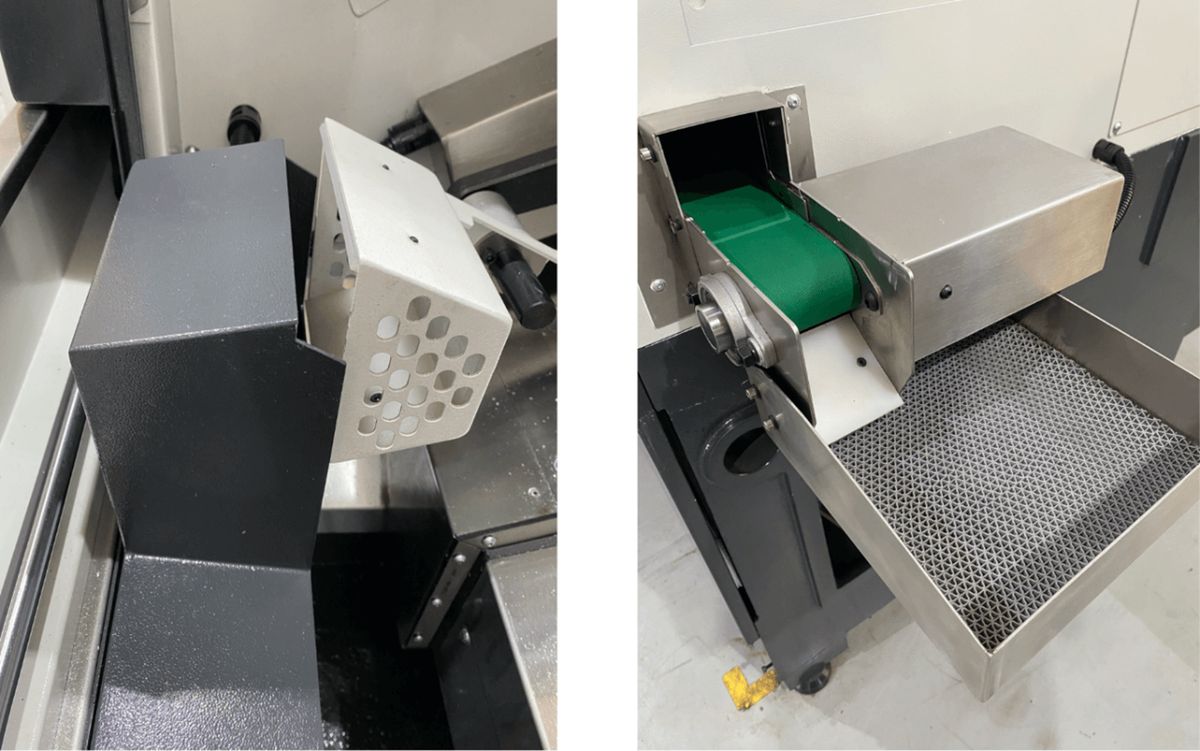

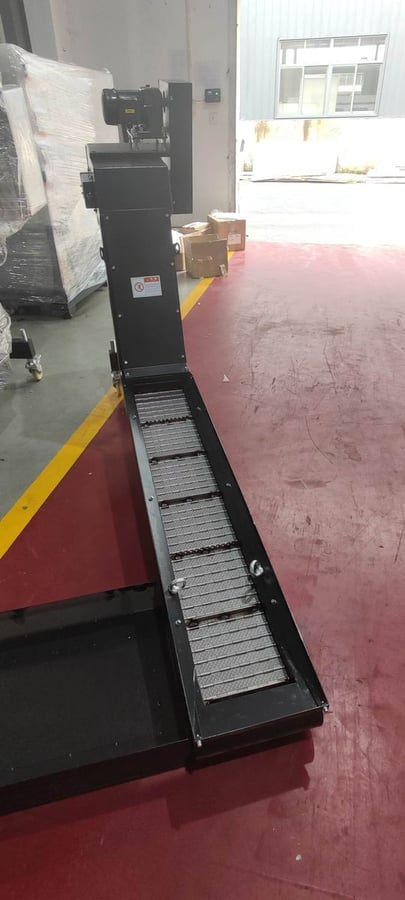

inkl. spånvogn.

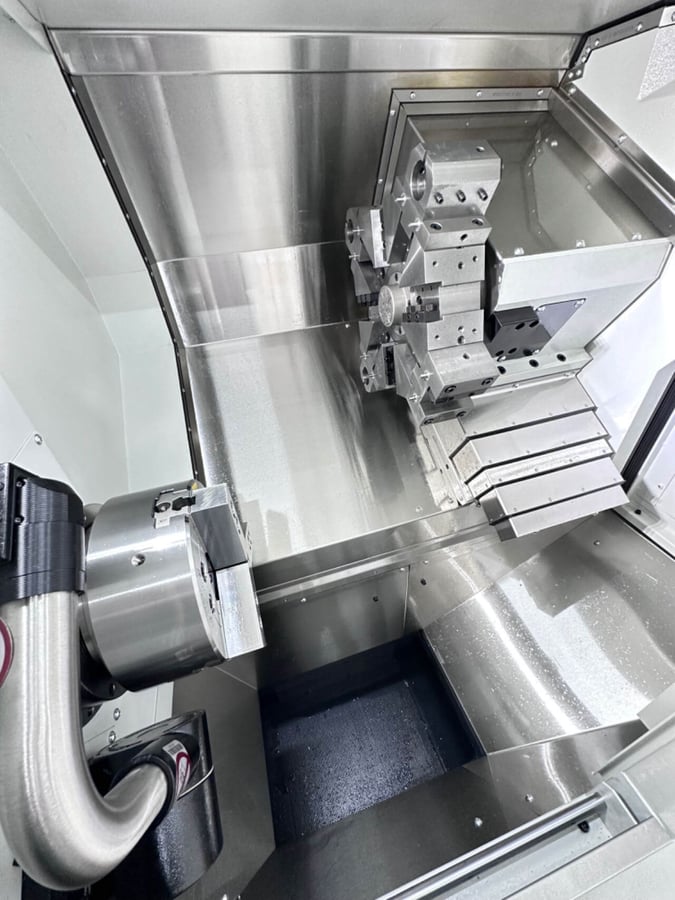

Renishaw.
til L3.

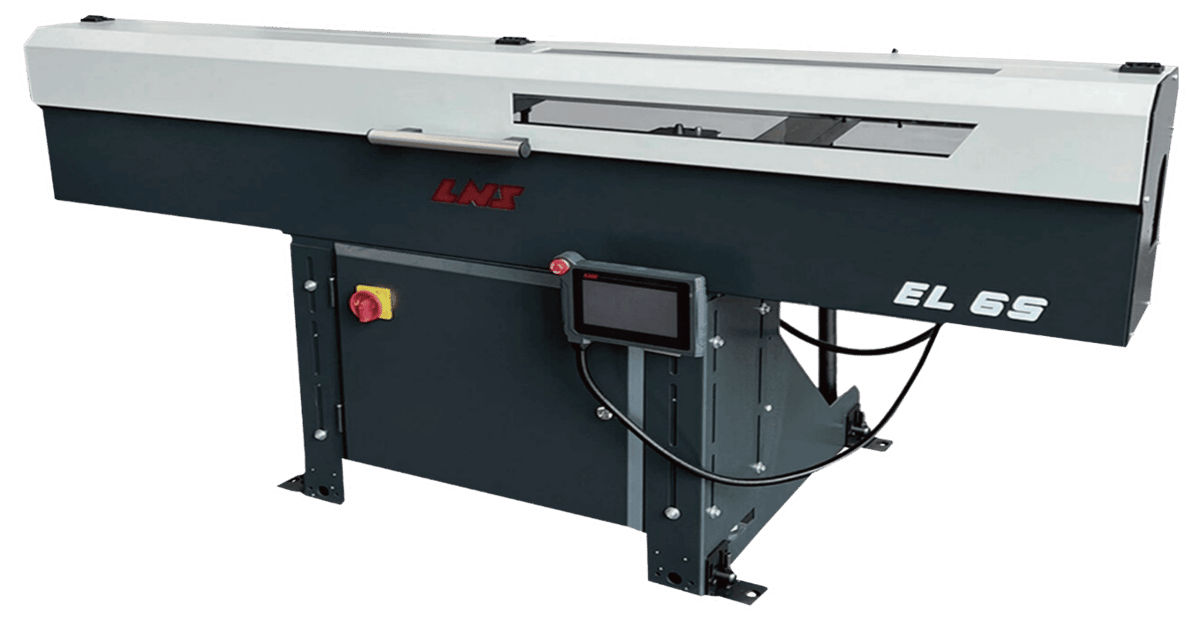

LNS EL65.
L3.
Tekniske specifikationer
L2
L3
L4
Bearbejdningskapacitet
Patronstørrelse
200 mm
200 mm
250 mm
Maks. svingdiameter over bænk
ø510 mm
ø550 mm
ø630 mm
Maks. svingdiameter over slæde
ø260mm
ø290mm (med Y-akse: 200mm)
ø330 mm
Maks. emnelængde
300mm
500mm (med Y-akse: 530mm, med modspindel: 450mm)
800 mm (1100 mm/ 1500mm)
Maks. emnediameter
ø380mm
ø380mm
ø520mm
Spindel
Maks. hastighed
4000rpm
4000rpm
3500 rpm
Spindelnæse
A2-6
A2-6
A2-8
Spindelboring
ø66mm
ø63mm
ø91mm
Spindelgennemgang
ø52mm
ø52mm
ø75mm
Spindeleffekt
11/15kW
11/15kW
15/18,5 kW
Min. C-akse-indeksering
--
0.001°
--
Modspindel
Patronstørrelse
--
150 mm
--
Nominel / maks. hastighed
--
1750/6000rpm
--
Spindelnæse
--
A2-5
--
Spindelboring
--
ø56mm
--
Spindelgennemgang
--
ø45mm
--
Spindeleffekt
--
11kW
--
Vandring
--
530 mm
--
Ilgang
--
30m/min
--
Værktøjsholder
Type
Servorevolver
Revolver med drevne værktøjer
Servorevolver
Værktøjer
8/12
12
12
Værktøjsskaftstørrelse
25x25/20x20mm
25x25mm
25x25mm
Værktøjsskaftdiameter
ø40/ø32mm
ø40mm
ø40mm
Min. værktøj til værktøj
--
0.2 sekunder
0.2s
Maks. værktøj til værktøj
--
0.5s
0.5s
Maks. hastighed, drevne værktøjer
--
5000rpm
5000rpm
Model, drevne værktøjer
--
BMT55
BMT55
Vandring
X-ilgang
30m/min
30m/min
30m/min
Z-ilgang
30m/min
30m/min
30m/min
Y-ilgang
--
15m/min
--
X-vandring
200mm
190+10mm
260+10 mm
Z-vandring
360mm
550mm (med Y-akse: 490+-50mm)
850mm (1150 mm/ 1550 mm)
Pinoldok
Vandring fra pinoldok til patron
--
465mm (med Y-akse: 500mm)
--
Ilgang, pinoldok
--
30m/min
10m/min
Pinolkonus
--
MT4
MT5
Mål og vægt
Mål (LxBxH)
1775x1600x1690mm
2500x1720x1740mm (med Y-akse: 2680x1750x1850mm, med modspindel: 2680x1750x1850mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
