Behandlingskapacitet
Maksimal diameter på forarbejdningsstangen (mm)
Φ32 mm / Φ38 mm
Spindelens gennemgående huldiameter (mm)
Φ37 mm / Φ39 mm
Maksimal behandlingslængde (mm) (ingen styrebøsning)
2.5D (maks. 80 mm) / 2.5D (maks. 90 mm)
Maksimal behandlingslængde (mm) (fast styremuffe)
--
Maksimal behandlingslængde (mm) (roterende styremuffe)
310 mm
Maksimal fastspændingsdiameter på bageste spindel (mm)
Φ32 mm / Φ38 mm
Spindelens maksimale borediameter (mm)
Φ13 mm
Behandlingskapacitet
Spindelens maksimale gevinddiameter
M12
Maksimal borediameter på bageste spindel (mm)
Φ10
Maksimal gevinddiameter på bagspindel
M10
Maksimal borediameter for radialt roterende værktøj (mm)
Φ10 mm
Maksimal gevindskæring på radialt roterende værktøj
M8
Maksimal borediameter for rygdrevet værktøj (mm)
Φ8 mm / Φ8 mm (ekstraudstyr)
Maksimal gevindskærediameter for rygdrevet værktøj
M6 / M6(ekstraudstyr)
Mekaniske evner
Spindelhastighed (r/min)
8000 o/min (roterende styrebøsning 6000) / 6000 o/min (roterende cylinder)
Bagerste spindelhastighed (o/min)
8000 o/min
Radial roterende værktøjshastighed (r/min)
6000
Bagudrettet værktøjshastighed (r/min)
6000 o/min / 6000 o/min (ekstraudstyr)
Hurtig bevægelseshastighed (m/min)
30 m/min (X2, Y1, Z1, Z2)
Hurtig bevægelseshastighed (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Spindelafvigelse (mm)
≤0.002
Gentag positioneringsnøjagtighed (mm)
≤0.003
Værktøjssystem
Udvendige cylindriske værktøjer
6(□16) / 1(□20)+5(□16)
Værktøj til bearbejdning af endeflade
4(ER20)
Radiale roterende værktøjer
1(ER20)+3(ER16)
Værktøjsholder til dybe huller
2 (ER16, ekstraudstyr)
Værktøj til bagbearbejdning
4 (ER16)
Rygdrevet værktøj
4(ER16) / Ekstraudstyr
Holder til bagdrejeværktøj
ingen
Motorkraft
Spindel (kw)
6.3 kW
Modspindel (kW)
4.2 kW
Lineær drivaksel (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radialt roterende værktøj (kw)
1.1 kW
Tilbage levende værktøj (kw)
1 kW / 1 kW (ekstraudstyr)
Kølepumpe (kw)
0.4
Andre
Vægt (kg)
3750 kg
Størrelse (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

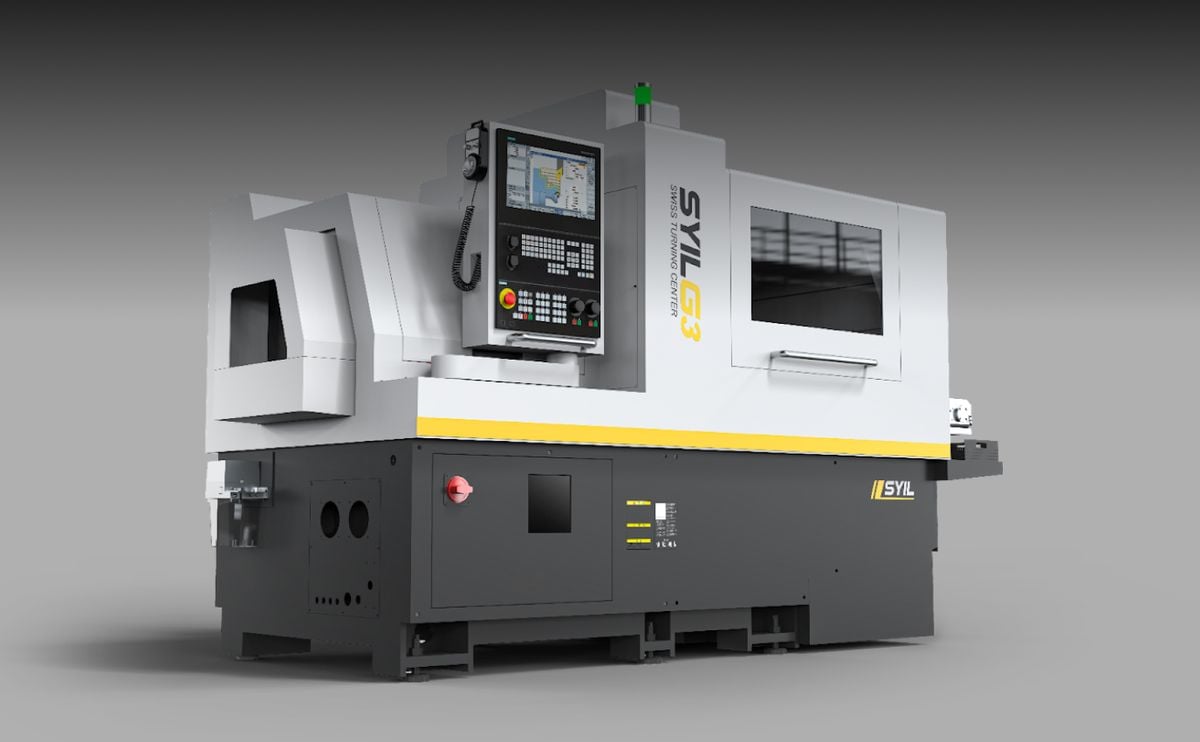

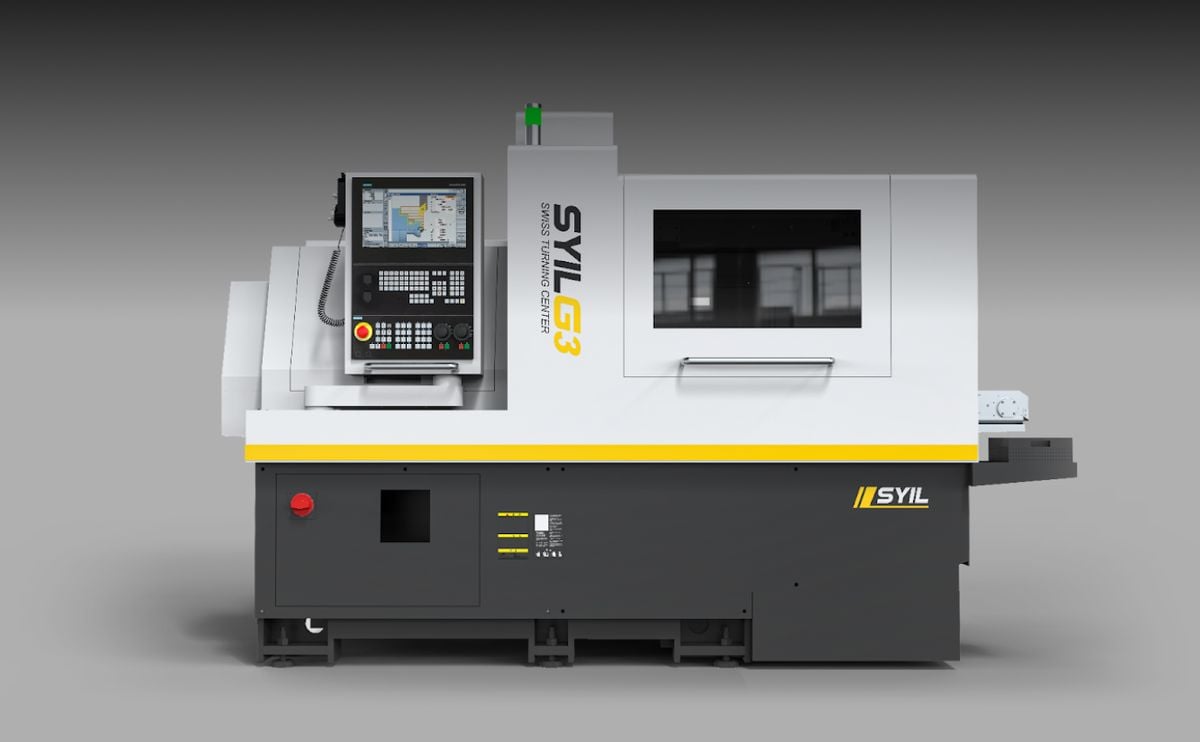

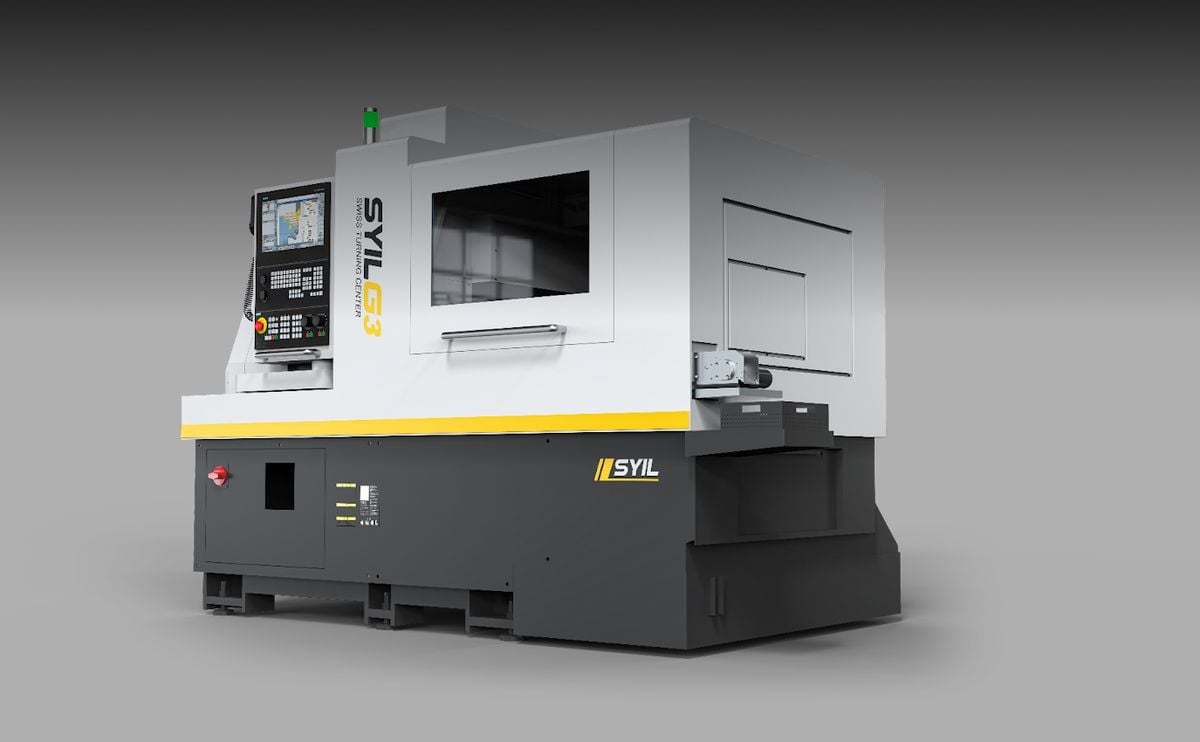

SYIL G3 Funktioner
Ideel til bearbejdning af små og lange emner med enestående præcision og stabilitet.
Tekniske specifikationer
G3 L326
G3 L385
G3 L386
Behandlingskapacitet
Maksimal diameter på forarbejdningsstangen (mm)
Φ32
Φ38
Φ38
Spindelens gennemgående huldiameter (mm)
Φ37
Φ39
Φ39
Maksimal behandlingslængde (mm) & (tommer) (Ingen styrebøsning)
2,5D (maksimum 80)
2,5D (maksimum 90)
2,5D (maksimum 90)
Maksimal behandlingslængde (mm) & (tommer) (fast styremuffe)
--
--
--
Maksimal behandlingslængde (mm) & (tommer) (roterende styremuffe)
310
310
310
Maksimal fastspændingsdiameter på bageste spindel (mm)
Φ32
Φ38
Φ38
Spindelens maksimale borediameter (mm)
Φ13
Φ13
Φ13
Spindelens maksimale gevinddiameter
M12
M12
M12
Maksimal borediameter på bageste spindel (mm)
Φ10
Φ10
Φ10
Maksimal gevindskæring på bageste spindel
M10
M10
M10
Maksimal borediameter for radialt roterende værktøj (mm)
Φ10
Φ10
Φ10
Maksimal gevindskæring med radialt roterende værktøj
M8
M8
M8
Maksimal borediameter for rygdrevet værktøj (mm)
Φ8
Φ8(valgfrit)
Φ8
Maksimal gevindskærediameter for rygdrevet værktøj
M6
M6 (valgfrit)
M6
Mekaniske evner
Spindelhastighed (r/min)
8000 (roterende styremuffe 6000)
6000 (roterende cylinder)
6000 (roterende cylinder)
Bagerste spindelhastighed (r/min)
8000
8000
8000
Radial hastighed på roterende værktøj (r/min)
6000
6000
6000
Bagudgående værktøjshastighed (r/min)
6000
6000 (valgfrit)
6000
Hurtig bevægelseshastighed (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Hurtig bevægelseshastighed (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Spindelafvigelse (mm)
≤0.002
≤0.002
≤0.002
Positioneringsnøjagtighed ved gentagelse (mm)
≤0.003
≤0.003
≤0.003
Værktøjssystem
Udvendige cylindriske værktøjer
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Værktøjer til bearbejdning af endeflade
4(ER20)
4(ER20)
4(ER20)
Radiale roterende værktøjer
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Holder til værktøj til dybe huller
2(ER16)
2(ER16)
2(ER16)
Værktøjer til bagbearbejdning
4(ER16)
4(ER16)
4(ER16)
Rygdrevet værktøj
4(ER16)
Valgfrit
4(ER16)
Holder til bagdrejeværktøj
--
--
--
Motorkraft
Spindel (kw)
6.3
6.3
6.3
Bageste spindel (kw)
4.2
4.2
4.2
Lineær drivaksel (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radialt roterende værktøj (kw)
1.1
1.1
1.1
Back live-værktøj (kw)
1
1 (valgfrit)
1
Kølepumpe (kw)
0.4
0.4
0.4
Vægt og størrelse
Vægt (kg)
3750
3750
3750
Størrelse (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
